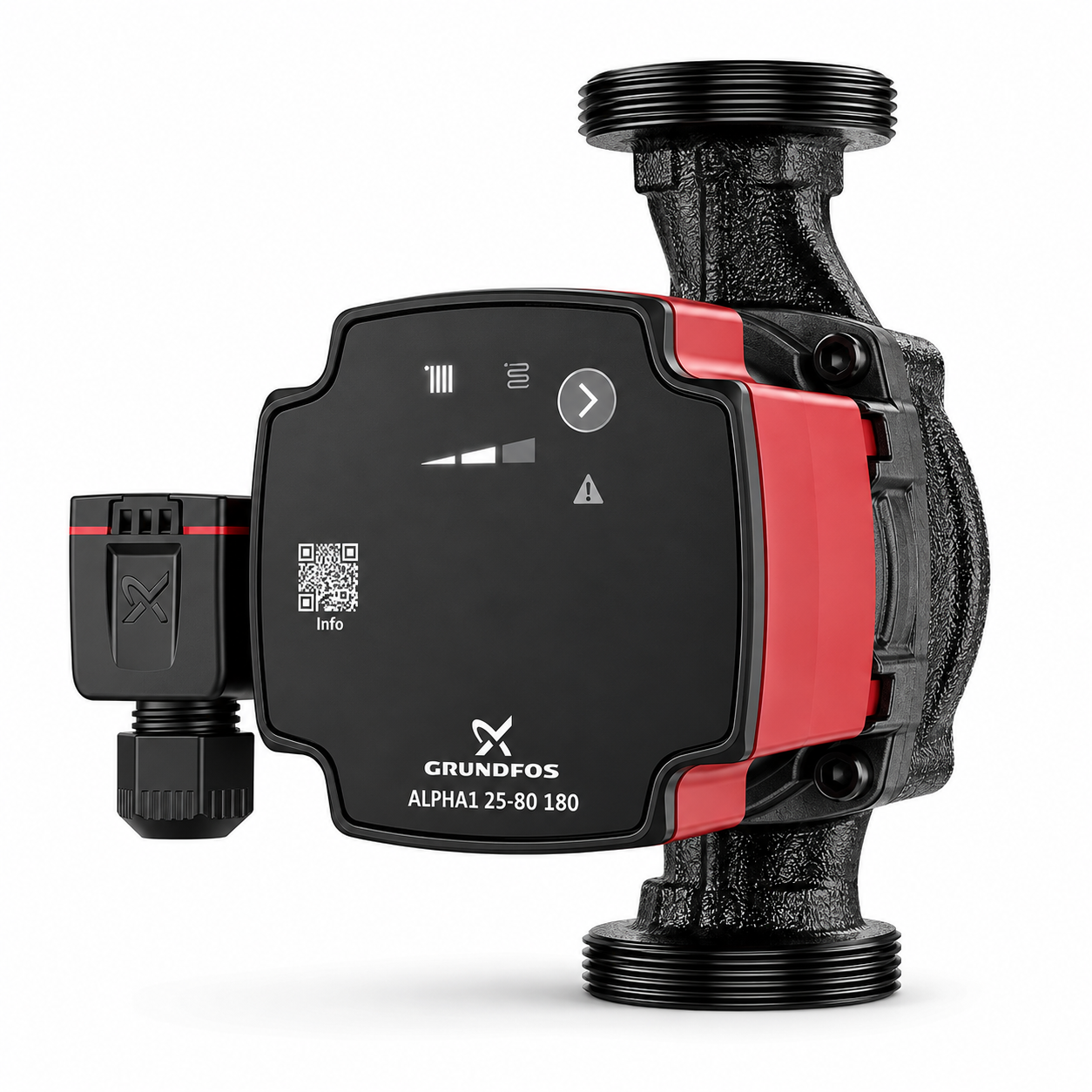

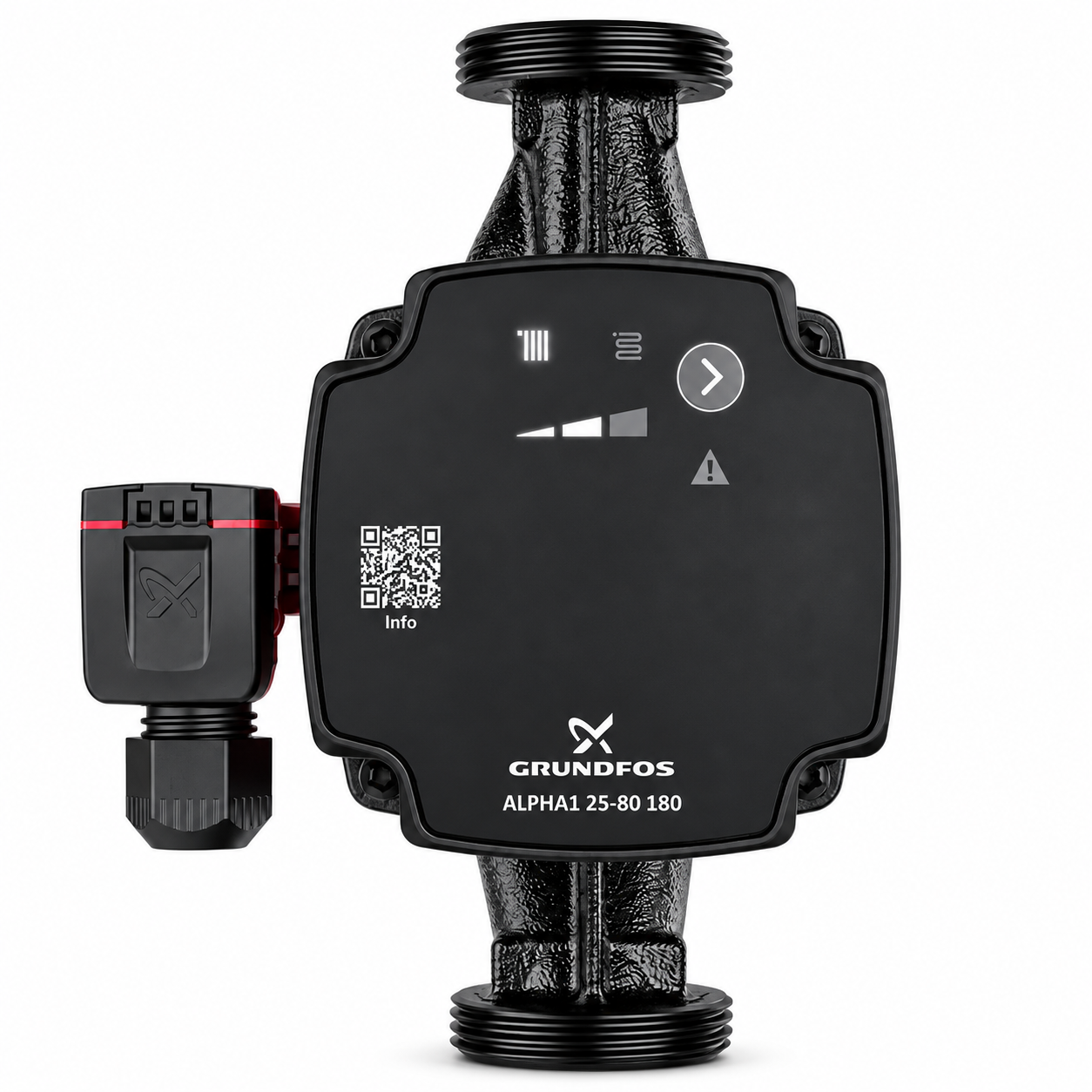

GRUNDFOS • ALPHA1 25-80 • 93074177 • 220-240 V • 4-60 W
Sirkülasyon Pompa Motoru Grundfos ALPHA1 25-80 180 mm 93074177 Frekans Kontrollü
Grundfos ALPHA1 25-80 serisi, elektronik kontrollü motor teknolojisiyle kapalı ısıtma devrelerinde su dolaşımını sağlayan sirkülasyon pompası ailesidir. 93074177 referanslı model; 180 mm bağlantı mesafesi, 220-240 V besleme ve 4-60 W elektriksel güç aralığıyla tanımlanır. Motor kafası değişimi amacıyla seçilecek ürünlerde mevcut pompanın mekanik ve elektriksel uyumu ayrıca doğrulanmalıdır.
Ürün Kimliği
- Marka
- Grundfos
- Seri ve model
- ALPHA1 25-80
- Ürün referansı
- 93074177
- Katalog bağlantı mesafesi
- 180 mm
- Besleme gerilimi
- 220-240 V AC
- Güç tüketimi
- 4-60 W
- Kontrol tipi
- Elektronik devir kontrolü
- İlgili devre
- Kapalı ısıtma sistemi
Önemli ürün kapsamı ayrımı: 93074177, Grundfos kataloğunda komple pompanın ürün numarasıdır. 180 mm ölçüsü de komple pompanın giriş-çıkış bağlantıları arasındaki montaj mesafesini belirtir; yalnızca motor kafasının uzunluğu değildir. Bu satış kaydı yalnızca motor kafasını kapsıyorsa teslim edilecek parçanın görseli, etiketi ve paket içeriği ayrıca teyit edilmelidir. Hidrolik salyangoz gövdenin ürüne dahil olduğu varsayılmamalıdır.
Elektronik Devir Kontrolü
Pompanın çalışma karakteristiğinin seçilen kontrol düzenine göre yönetilmesini sağlayarak ısıtma devresindeki dolaşımı destekler.
25-80 Performans Sınıfı
Ürün, 25-80 pompa sınıfında tanımlanır. Bu işaret tek başına her tesisatta aynı debi veya basma yüksekliğinin elde edileceği anlamına gelmez.
Motor Kafası Değişiminde Kontrol
Mevcut pompa gövdesi kullanılacaksa motor flanşı, çark, conta yatağı ve elektrik bağlantısı eski parçayla eşleştirilmelidir.
Teknik Özellikler ve Ürün Kapsamı
| Teknik başlık | Açıklama |
|---|---|
| Grundfos katalog modeli | ALPHA1 25-80 180 |
| Ürün numarası | 93074177 |
| Elektrik beslemesi | 1 × 220-240 V AC, 50/60 Hz |
| Elektriksel güç tüketimi | 4-60 W (P1) |
| Katalog bağlantı mesafesi | 180 mm; komple pompanın giriş ve çıkış eksenleri arasındaki montaj uzunluğudur. |
| Komple pompa bağlantı ölçüsü | G 1 1/2. Bu değer hidrolik gövdenin bağlantısını tanımlar; yalnızca motor kafasının bağlantı ölçüsü olarak kullanılmamalıdır. |
| Azami basma yüksekliği | Katalogda 8 m sınıfındadır. Gerçek çalışma noktası tesisatın hidrolik direncine ve pompa ayarına bağlıdır. |
| Elektronik kontrol | Pompa üzerinde uygun çalışma karakteristiğinin seçilmesine imkân veren elektronik devir kontrolü |
| Katalog kapsamı | Grundfos 93074177 referansı komple ALPHA1 25-80 180 pompayı tanımlar. |
| Bu satışta teslim edilecek parça | Ürün adı motor olarak belirtilmiştir. Yalnızca motor kafası gönderilecekse hidrolik gövde, bağlantı rakorları ve diğer aksesuarlar paket içeriğine dahil kabul edilmemelidir. Güncel ürün fotoğrafı ve stok bilgisi esas alınmalıdır. |
Teknik referans: Grundfos ALPHA1 model D ürün kataloğu. Katalogdaki komple pompa özellikleri ile motor kafasının satış kapsamı ayrı değerlendirilmelidir.
Grundfos ALPHA1 Pompa Motoru Ne İşe Yarar?
Sirkülasyon pompası, kapalı ısıtma sistemindeki suyun kazan, radyatör ve diğer uygun hidrolik bölümler arasında dolaşmasını sağlar. Elektronik kontrollü motor, pompa çarkını hareket ettirerek tesisatın ihtiyaç duyduğu akışın oluşturulmasına yardımcı olur.
Kombi içinde veya harici ısıtma devresinde motor kafası değişimi planlanırken pompanın çalışma koşulları, hidrolik gövde yapısı ve cihazın kontrol gereksinimleri birlikte değerlendirilmelidir. ALPHA1 25-80 180 komple pompa ölçüleri, tek başına herhangi bir kombinin mevcut pompa motoruna uyumluluk garantisi vermez.
Motor kafası ile komple pompa birbirinden ayrılmalıdır. Motor kafası pompanın dönme ve kontrol bölümüdür. Komple pompa ise su giriş-çıkışlarını taşıyan hidrolik gövdeyi de içerir. Mevcut salyangoz gövdeyle uyum doğrulanmadan yalnızca motor kafası değişimi planlanmamalıdır.
Motor Kafası Seçiminde Uyumluluk Kriterleri
Mekanik Eşleşme
- Eski pompanın tam model ve ürün numarası
- Motor kafası bağlantı flanşı
- Sabitleme noktalarının yerleşimi
- Çarkın hidrolik gövdeyle uyumu
- Conta ve sızdırmazlık yatağı
Elektriksel ve Hidrolik Eşleşme
- Besleme gerilimi ve bağlantı yapısı
- Mevcut cihazın pompa kontrol gereksinimi
- Isıtma devresinin gerekli debi ve basma yüksekliği
- Motor kafasının gövdeye uygun yerleşimi
- Üreticinin ilgili değişim ve servis bilgileri
180 mm ölçüsü motor kafasının fiziksel uyumluluğunu tek başına göstermez. Bu ölçü komple pompanın hidrolik bağlantı mesafesidir. Eski motorla yapılacak karşılaştırmada motorun tam referansı ve gövde bağlantı geometrisi esas alınmalıdır.
Pompa Arızasında Görülebilecek Belirtiler
- Isıtma devresinde yeterli su dolaşımının oluşmaması
- Radyatörlerin düzensiz veya yetersiz ısınması
- Isı kaynağı sıcaklığının kısa sürede yükselmesi
- Pompanın çalışmaması veya kesintili çalışması
- Pompa bölümünden alışılmadık ses gelmesi
- Motor ile hidrolik gövde birleşiminde su kaçağı görülmesi
Yetersiz dolaşım doğrudan motor arızası anlamına gelmez. Tesisatta hava, filtre tıkanıklığı, tortu birikimi, kapalı vana, elektronik kontrol problemi veya hidrolik gövde hasarı benzer belirtilere neden olabilir. Motor değişiminden önce gerçek arıza kaynağı belirlenmelidir.
Montaj ve Servis Güvenliği
Sirkülasyon pompası elektrikle çalışır ve sıcak, basınçlı ısıtma suyuyla ilişkili olabilir. Motor kafası değişimi sırasında elektriksel uygunluk, hidrolik sızdırmazlık ve cihazın çalışma güvenliği yetkin teknik servis tarafından değerlendirilmelidir.
Enerjili veya basınçlı sistemde pompa bağlantılarına müdahale edilmemelidir. Pompa susuz çalıştırılmamalı, uyumsuz motor kafası gövdeye zorla monte edilmemeli ve cihazın güvenlik sistemleri devre dışı bırakılmamalıdır.
Sık Sorulan Sorular
Grundfos ALPHA1 25-80 180 ürün numarası nedir?
Grundfos kataloğunda ALPHA1 25-80 180 komple pompa modeli 93074177 ürün numarasıyla tanımlanır.
180 mm motorun uzunluğu mudur?
Hayır. 180 mm, komple pompanın giriş-çıkış bağlantı eksenleri arasındaki montaj mesafesidir.
Motorun elektriksel özellikleri nelerdir?
ALPHA1 25-80 180 modelinin katalog beslemesi 220-240 V AC, 50/60 Hz; elektriksel güç tüketimi ise 4-60 W aralığındadır.
93074177 koduyla yalnızca motor kafası mı satılır?
Grundfos kataloğunda bu kod komple pompayı tanımlar. Bu ürün sayfasındaki satış kapsamı yalnızca motor olarak belirtilmişse teslim edilecek parçanın güncel görseli ve paket içeriği ayrıca doğrulanmalıdır.
Her kombinin sirkülasyon pompasına uyumlu mudur?
Hayır. Motor kafasının mekanik bağlantısı, çark geometrisi, elektriksel özellikleri ve cihazın kontrol gereksinimleri mevcut parçayla eşleşmelidir.
Motor çalışmıyorsa yalnızca motor kafası mı değiştirilir?
Önce elektrik beslemesi, kontrol sistemi, pompa mekanizması ve tesisat dolaşımı teknik olarak değerlendirilmelidir. Arızanın motor kafasından kaynaklandığı doğrulanmalıdır.
Proser Kombi Parça Deposu
Grundfos ALPHA1 25-80 180 mm 93074177 ürününde motor kafası ile komple pompa arasındaki satış kapsamı ayrımı önemlidir. Ürünün güncel paket içeriği ve stok bilgisi için Proser Kombi Parça Deposu ile iletişime geçebilirsiniz.
Önemli Bilgilendirme
93074177 referansı, Grundfos'un ALPHA1 25-80 180 komple pompa modeline aittir. Ürün yalnızca motor kafası olarak satılıyorsa hidrolik gövdenin dahil olmadığı açıkça teyit edilmelidir. Doğru parça seçiminde mevcut pompanın tam etiketi, motor kafası bağlantısı, çark geometrisi, elektriksel uyum ve teslim edilecek ürünün gerçek paket içeriği birlikte değerlendirilmelidir.
