PAKKENS • ST02865 • BAYMAK • SOL BLOK • 1516200000

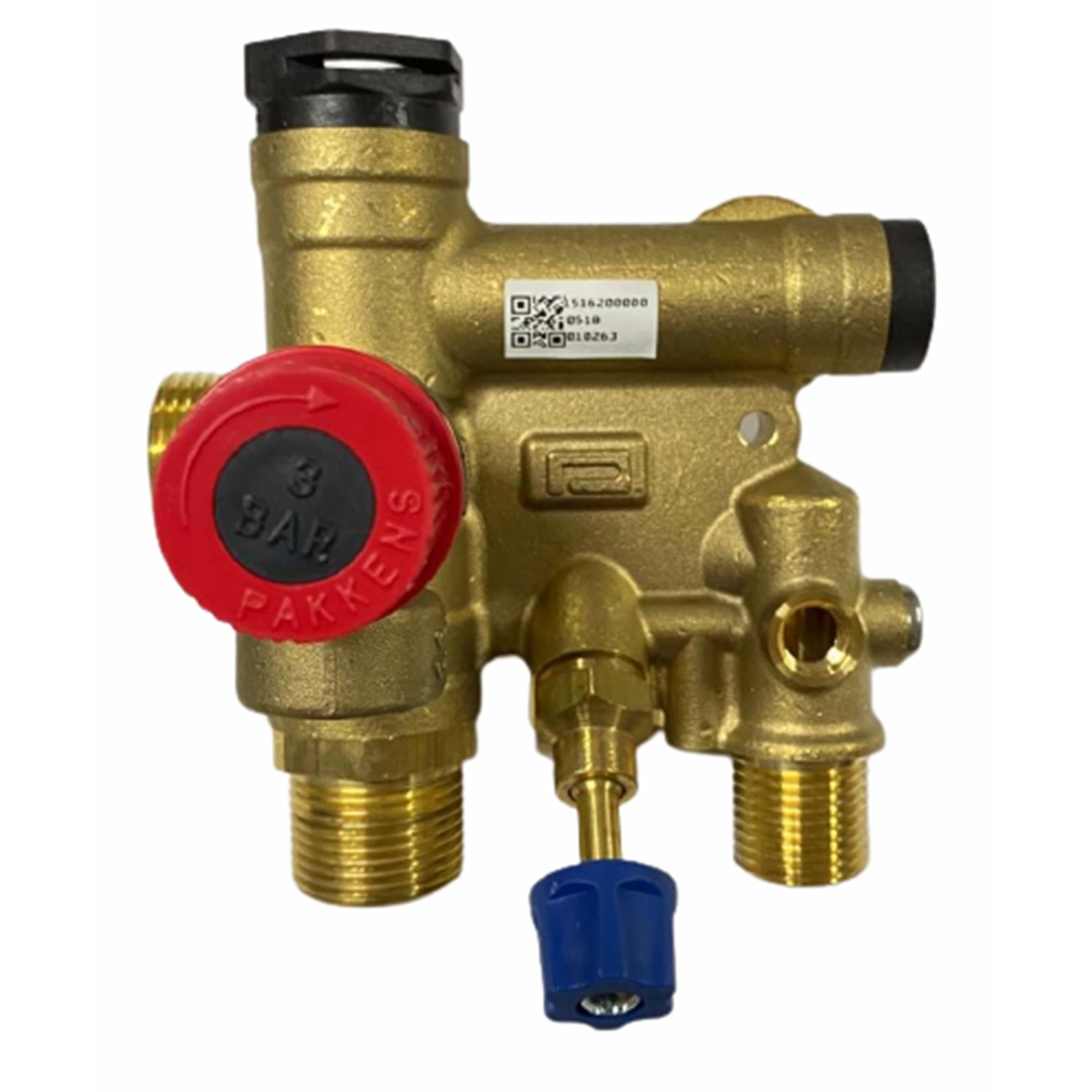

Pakkens Baymak 3 Yollu Grup Sol Blok
Pakkens ST02865 Baymak sol 3 yollu grup; kombinin primer ısıtma suyunun kalorifer devresi ile kullanım sıcak suyu için görev yapan eşanjör hattı arasında yönlendirilmesine yardımcı olan hidrolik blok grubudur. 1516200000 referansıyla ilişkilendirilen bu ürün, Baymak'ın uygun hidrolik sistemlerinde sol blok konumunda kullanılan servis yedek parçasıdır.
Ürün Kimliği
- Üretici
- Pakkens
- Pakkens model
- ST02865
- Parça referansı
- 1516200000
- Uygulama markası
- Baymak
- Parça tipi
- 3 yollu hidrolik grup
- Montaj konumu
- Sol blok
- Devre
- Primer kalorifer suyu
- Ürün sınıfı
- Kombi hidrolik yedek parçası
Baymak marka bilgisi tek başına kesin uyumluluk sağlamaz
Baymak ürün ailesinde farklı yıllarda ve farklı cihaz platformlarında
çeşitli sağ-sol hidrolik bloklar kullanılmıştır. Sipariş öncesinde
ST02865, 1516200000, eski blok geometrisi ve cihaz model-seri bilgileri
birlikte karşılaştırılmalıdır.
Primer Suyu Yönlendirme
Kombinin çalışma moduna göre primer kalorifer suyunun radyatör devresi veya kullanım sıcak suyu eşanjör hattı yönünde kontrol edilmesine yardımcı olur.
Sol Hidrolik Blok
Baymak'ın uygun hidrolik platformlarında cihaz içerisindeki sol blok yerleşimine göre tasarlanmış 3 yollu grup gövdesidir.
Pakkens ST02865
Ürünün Pakkens model tanımı ST02865'tir. Bu kod, benzer görünümlü farklı hidrolik blokların ayrımında önemli bir referanstır.
Teknik Ürün Özeti
| Teknik başlık | Ürün bilgisi |
|---|---|
| Ürün adı | Pakkens Baymak 3 Yollu Grup Sol Blok |
| Üretici | Pakkens |
| Pakkens model kodu | ST02865 |
| Parça / referans kodu | 1516200000 |
| Uygulama | Uygun Baymak kombi hidrolik sistemleri |
| Montaj yönü | Sol blok |
| Parça sınıfı | 3 yollu vana hidrolik grup / blok gövdesi |
| Temel işlev | Primer ısıtma suyunun cihazın çalışma moduna göre kalorifer ve kullanım sıcak suyu ısı transfer hattı arasında yönlendirilmesine yardımcı olmak |
| Çalışan akışkan | Kombinin kapalı primer kalorifer devresindeki tesisat suyu |
| 3 yollu motor ilişkisi | Uygun vana mekanizması ve aktüatörle birlikte hidrolik yönlendirme fonksiyonunu gerçekleştirir. Motor paket içeriğinden ayrıca doğrulanmalıdır |
| Vana kartuşu / tamir takımı | Ürün revizyonuna göre blok içerisinde veya ayrı parça olarak bulunabilir; güncel paket içeriği kontrol edilmelidir |
| Gövde malzemesi | Güncel Pakkens ürünü veya teknik doküman üzerinden doğrulanmalıdır; görünüşe göre malzeme türü varsayılmamalıdır |
| Bağlantı yapısı | Eski bloktaki nipel, klips, O-ring yatağı ve eşanjör bağlantı geometrisiyle birebir karşılaştırılmalıdır |
| Paket içeriği | 1 adet Pakkens ST02865 sol hidrolik grup esas alınmıştır. Motor, conta, O-ring, klips, kartuş, sensör veya diğer aksesuarlar ayrıca gösterilmedikçe dahil kabul edilmemelidir |
| Montaj sınıfı | Sıcak ve basınçlı primer su devresiyle ilişkili olduğundan yetkin kombi teknik servisi uygulaması |
3 yollu hidrolik grup ile 3 yollu motor aynı parça değildir
Hidrolik grup suyun geçtiği ve yönlendirildiği mekanik gövdedir. Motor
veya aktüatör ise vana mekanizmasını hareket ettiren ayrı bileşendir.
Arıza teşhisinde iki parça birbirinden ayrılmalıdır.
Pakkens Baymak Sol 3 Yollu Grup Nasıl Çalışır?
Kombi kalorifer modunda çalışırken primer devrede dolaşan sıcak su, cihazın hidrolik düzenine göre radyatör tesisatı yönünde hareket eder. Kullanım sıcak suyu talebi oluştuğunda ise 3 yollu vana mekanizması primer suyun uygun eşanjör hattına yönlendirilmesine yardımcı olur.
Bu geçişi sağlayan sistem; hidrolik blok, hareketli vana mekanizması ve uygun motor/aktüatörün birlikte çalışmasıyla görev yapar. Sol blok, mekanizmanın hidrolik bağlantı ve su geçiş kanallarını taşıyan temel elemanlarından biridir.
3 yollu grup kullanım musluk suyunu kalorifer suyuyla karıştırmaz
Kombinin primer kalorifer suyu ile kullanım sıcak suyu birbirinden ayrı
devrelerde bulunur. Isı transferi uygun eşanjör üzerinden gerçekleşir.
Sol Blok, 3 Yollu Motor ve Tamir Takımı Arasındaki Fark
Pakkens Sol Hidrolik Blok
- Primer su kanallarını taşır.
- 3 yollu vana mekanizmasının hidrolik gövdesidir.
- Bağlantı ve sızdırmazlık noktalarını içerir.
- ST02865 ürün koduyla tanımlanır.
- Bu ürün sayfasının ana parçasıdır.
Motor ve Tamir Takımı
- Motor vana mekanizmasını hareket ettirir.
- Tamir takımı gövde içerisindeki hareketli vana elemanlarını içerir.
- O-ring aşınması geçiş veya kaçak sorunlarına neden olabilir.
- Motor sağlamken mekanik vana sıkışmış olabilir.
- Bu parçalar ayrı satılabilir.
Arızaya İşaret Edebilecek Belirtiler
- Kalorifer çalışırken sıcak su performansının bozulması
- Sıcak su talebinde cihazın doğru hidrolik geçişi yapamaması
- Kalorifer ve sıcak su devreleri arasında geçiş problemleri görülmesi
- Sol hidrolik blok çevresinde su damlaması oluşması
- Blok gövdesinde çatlak veya deformasyon bulunması
- O-ring bağlantılarında sızıntı görülmesi
- 3 yollu mekanizmanın sıkışması veya zor hareket etmesi
- Vana kartuşunun hareketini tamamlayamaması
- Motor çalışmasına rağmen devre yönlendirmesinin gerçekleşmemesi
Kalorifer-sıcak su geçiş sorunu her zaman blok gövdesinden kaynaklanmaz
3 yollu motor, vana tamir takımı, plakalı eşanjör, kullanım suyu akış
sensörü, NTC sensörleri veya elektronik kart da benzer şikâyetlere neden
olabilir.
Ayırıcı Teknik Arıza Değerlendirmesi
Hidrolik Blokla İlişkili Olasılıklar
- Blok gövdesinde çatlak
- Bağlantı yuvasında deformasyon
- O-ring yüzeyinde kaçak
- Vana kartuş yatağında aşınma
- İç su kanalında tortu veya kirlenme
- Sabitleme noktasında fiziksel hasar
Diğer Arıza Olasılıkları
- 3 yollu vana motorunun çalışmaması
- Tamir takımının mekanik olarak sıkışması
- Plakalı eşanjörde tıkanıklık
- Akış sensörü veya türbin problemi
- NTC sensöründe ölçüm hatası
- Elektronik kartın aktüatör kontrolünde sorun
Motor sesi gelmesi vananın gerçekten yön değiştirdiğini kanıtlamaz
Aktüatör hareket ederken blok içindeki kartuş veya tamir takımı sıkışmış
olabilir. Aynı şekilde mekanizma sağlıklı olsa bile motor veya elektronik
kumanda tarafında sorun bulunabilir.
Doğru Ürün Seçimi İçin Kontrol Listesi
- Üreticinin Pakkens olduğunu kontrol edin.
- Ürün modelinin ST02865 olduğunu doğrulayın.
- 1516200000 referansını eski parça veya cihaz kaydıyla karşılaştırın.
- Parçanın sol blok olduğunu doğrulayın.
- Kombinin tam Baymak model ve seri numarasını kontrol edin.
- Eski bloğun bağlantı yönlerini karşılaştırın.
- Nipel ve su kanalı yerleşimini inceleyin.
- O-ring yuvalarının sayı ve konumunu karşılaştırın.
- Vana kartuşu / tamir takımı yuvasını kontrol edin.
- 3 yollu motor bağlantı geometrisini karşılaştırın.
- Plakalı eşanjör bağlantı noktalarının aynı olduğunu doğrulayın.
- Paket içeriğinde motor ve conta bulunup bulunmadığını ayrıca kontrol edin.
ST02865 ve 1516200000 birlikte önemli eşleştirme kriteridir
Yine de hidrolik parçalarda yalnızca kod değil, cihaz revizyonu ve eski
bloğun fiziksel bağlantıları da mutlaka karşılaştırılmalıdır.
Montaj ve Hidrolik Güvenlik
3 yollu grup kombinin sıcak ve basınçlı primer su devresinde görev yapan bir parçadır. Değişim sırasında elektronik aktüatör, hidrolik bağlantılar, O-ringler ve diğer sızdırmazlık noktalarının birlikte değerlendirilmesi gerekir. Montaj yetkin kombi teknik servisi tarafından yapılmalıdır.
- Sıcak veya basınçlı cihazda hidrolik blok sökülmemelidir.
- Hasarlı O-ring ve sızdırmazlık elemanları yeniden kullanılmamalıdır.
- Uyumsuz klips, vida veya bağlantı parçası kullanılmamalıdır.
- Blok bağlantıları aşırı kuvvetle zorlanmamalıdır.
- 3 yollu motorun hareketi elle zorlanarak test edilmemelidir.
- Montaj sonrası tüm bağlantılar su kaçağı açısından kontrol edilmelidir.
- Kalorifer ve sıcak su modlarında hidrolik geçiş servis tarafından doğrulanmalıdır.
Su kaçağı elektrikli parçalar açısından ek risk oluşturabilir
Hidrolik bloktan sızan su elektronik kart, motor, gaz valfi veya diğer
elektrikli bileşenlere ulaşabilir. Kaçak bulunan cihaz kontrol edilmeden
normal kullanıma alınmamalıdır.
Sık Sorulan Sorular
Pakkens Baymak sol 3 yollu grubun model kodu nedir?
Ürünün Pakkens model kodu ST02865 olarak tanımlanmaktadır.
Parça referansı nedir?
Bu ürün 1516200000 parça referansıyla ilişkilendirilmektedir.
3 yollu grup ne işe yarar?
Kombinin primer kalorifer suyunun cihaz çalışma moduna göre kalorifer devresi veya kullanım sıcak suyu eşanjör hattı yönünde yönlendirilmesine yardımcı olur.
3 yollu motor ürünle birlikte gelir mi?
Güncel paket içeriğinden doğrulanmalıdır. Ayrıca gösterilmeyen motor veya aktüatör dahil kabul edilmemelidir.
Tamir takımı ile sol blok aynı parça mıdır?
Hayır. Sol blok hidrolik gövdedir; tamir takımı ise gövde içerisinde çalışan vana mekanizmasının servis parçasıdır.
Bütün Baymak kombilere uyar mı?
Hayır. Baymak cihazlarında farklı hidrolik platformlar kullanılmıştır. ST02865, 1516200000 ve cihaz model-seri bilgisi birlikte kontrol edilmelidir.
Bloktan su kaçırıyorsa yalnızca O-ring değişimi yeterli midir?
Kaçağın kaynağına bağlıdır. O-ring arızasının yanında gövde çatlağı veya bağlantı yuvası hasarı da bulunabilir. Teknik teşhis yapılmalıdır.
Motor çalışıyor fakat sıcak suya geçmiyorsa blok arızalı olabilir mi?
Vana kartuşu veya tamir takımı sıkışmış olabilir; ancak motorun gerçek hareketi, plakalı eşanjör ve diğer sıcak su bileşenleri de kontrol edilmelidir.
Proser Kombi Parça Deposu Uyumluluk Desteği
Sipariş öncesinde Baymak kombinin model-seri etiketini ve mevcut sol bloğun ön-arka görünümünü, ST02865 / 1516200000 referanslarını, motor bağlantı noktasını, O-ring yuvalarını ve eşanjör bağlantılarını gösteren fotoğrafları iletebilirsiniz. Proser ekibi ürün eşleşmesinin kontrol edilmesine yardımcı olur.
Önemli Bilgilendirme
Baymak kombilerde kullanılan 3 yollu hidrolik gruplar cihaz platformuna ve üretim revizyonuna göre değişebilir. Doğru seçimde Pakkens ST02865 model kodu, 1516200000 referansı, sol blok yerleşimi, vana mekanizması, O-ring yuvaları, motor bağlantısı, eşanjör bağlantıları ve cihazın tam model-seri bilgisi birlikte değerlendirilmelidir.
