G-FORCE • VAILLANT UYUMLU • 28–32 kW • BY-PASSLI

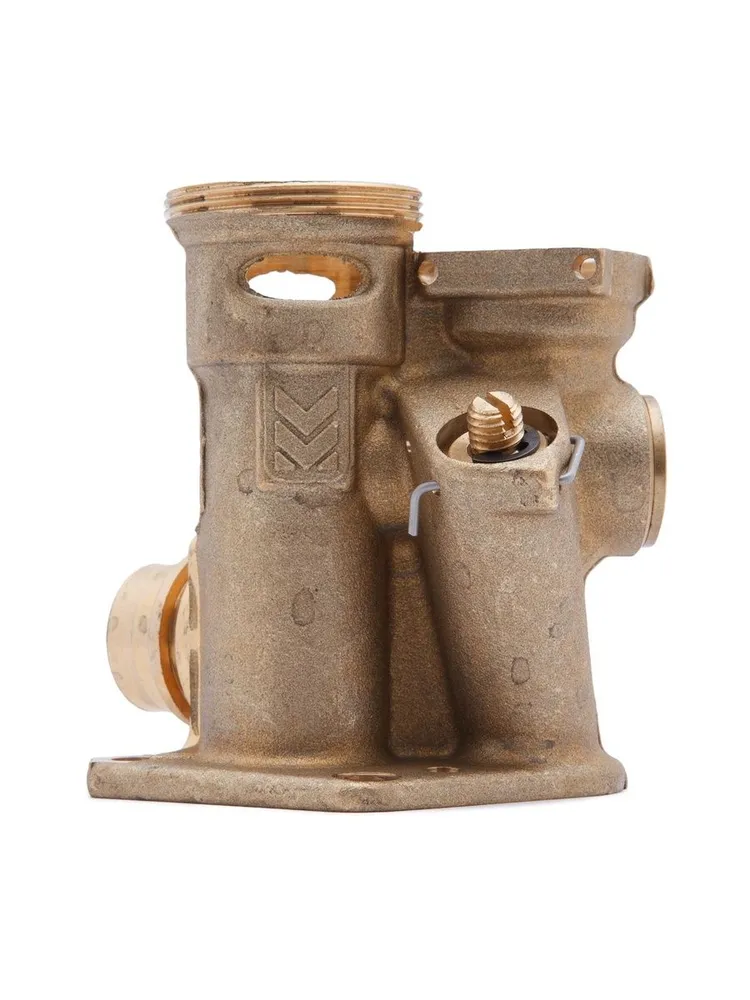

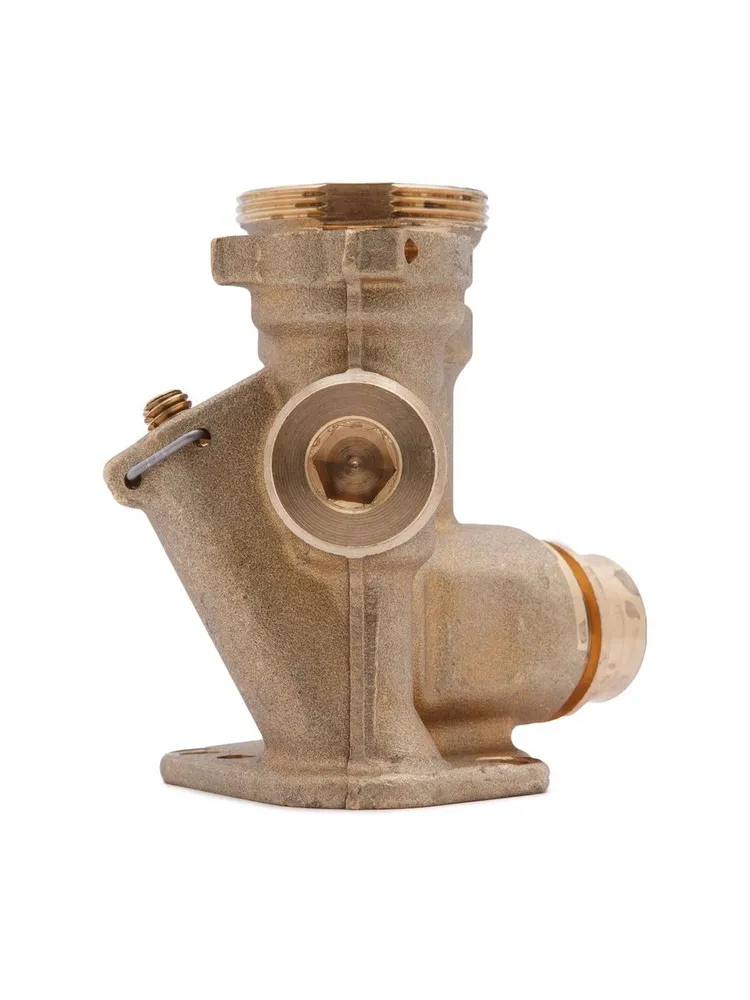

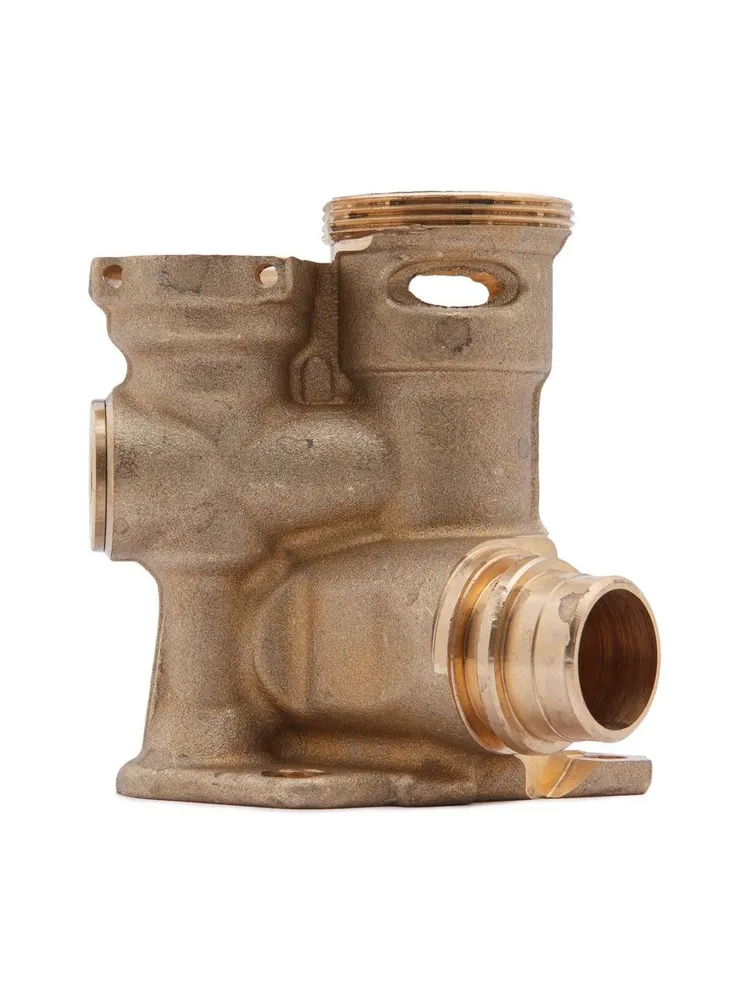

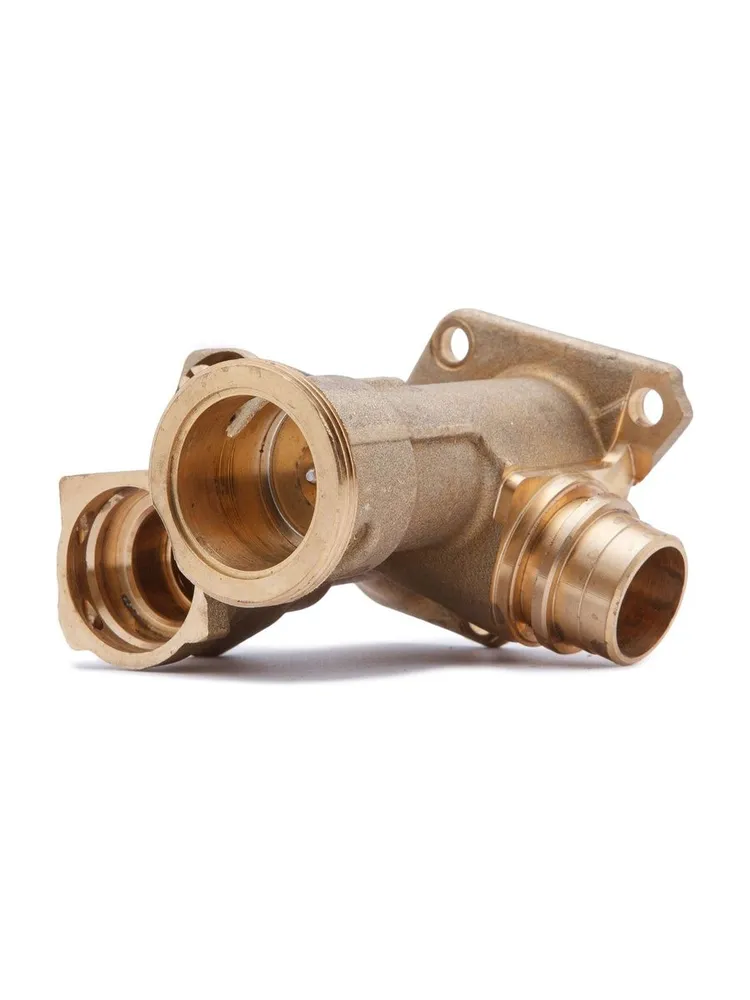

Kombi Üç Yollu Hidrolik Vana G-FORCE Vaillant turboTEC ecoTEC atmoTEC 28–32 kW By-Passlı
G-FORCE by-passlı üç yollu hidrolik vana, Vaillant turboTEC, ecoTEC ve atmoTEC serilerinin uygun 28–32 kW cihaz varyantlarında parça eşleştirmesiyle kullanılan hidrolik yedek parçadır. Üç yollu vana sistemi, kalorifer ve kullanım suyu ısıtma taleplerine göre birincil devre akışının yönlendirilmesinde görev alır. By-passlı yapı ve bağlantı geometrisi sipariş öncesinde mevcut vanayla karşılaştırılmalıdır.
Ürün Kimliği
- Ürün tipi
- Üç yollu hidrolik vana
- Ürün markası
- G-FORCE
- Uyumlu cihaz markası
- Vaillant
- Seri grubu
- turboTEC / ecoTEC / atmoTEC
- Belirtilen cihaz kapasitesi
- 28–32 kW
- Ayırt edici yapı
- By-passlı
- Kullanım bölgesi
- Kombi hidrolik grubu
- Seçim esası
- Tam cihaz tipi ve parça eşleştirmesi
Ürün Seçiminde Öne Çıkan Özellikler
Üç Yollu Vana Yapısı
Birincil devre akışının ilgili ısıtma yoluna yönlendirilmesinde görev alan vana grubudur. Gövde ve hareket mekanizmasının uyumu önemlidir.
By-Passlı Tasarım
By-pass bağlantısı ürünün ayırt edici özelliklerindendir. Mevcut vanadaki geçiş yolu ve bağlantı düzeniyle karşılaştırılmalıdır.
28–32 kW Cihaz Grubu
Kapasite bilgisi ürün eşleştirmesine yardımcı olur. Tek başına yeterli olmadığından tam model ve üretim revizyonu da kontrol edilmelidir.
Teknik Ürün Özeti
| Teknik özellik | Ürün bilgisi |
|---|---|
| Parça sınıfı | Kombi üç yollu hidrolik vana |
| Marka | G-FORCE |
| Uyumlu cihaz markası | Vaillant |
| Belirtilen seriler | turboTEC, ecoTEC ve atmoTEC |
| Cihaz kapasitesi tanımı | 28–32 kW; tam model ve revizyon kontrolüyle |
| Varyant | By-passlı |
| Temel görev | Birincil devre suyunun kalorifer veya kullanım suyu ısıtma devresine yönlendirilmesi |
| Karşılaştırılacak noktalar | Üretici parça referansı, gövde biçimi, boru ağızları, by-pass bağlantısı ve motor bağlantı yapısı |
| Paket kapsamı kontrolü | Motor, kartuş, conta ve klipslerin dahil olup olmadığı sipariş öncesinde teyit edilmelidir. |
28–32 kW bilgisi vana motorunun elektrik gücü değildir.
Bu değer ürün tanımında belirtilen kombi kapasite grubunu
ifade eder. Motor gerilimi veya vana debisi olarak
değerlendirilmemelidir.
Üç Yollu Hidrolik Vana Ne İşe Yarar?
Üç yollu vana, kombinin birincil devresindeki ısıtılmış suyun ihtiyaca göre kalorifer tesisatına veya kullanım suyunu ısıtan plaka eşanjör devresine yönlendirilmesini sağlar. Yönlendirme, cihazın kontrol sistemi ve vana hareket mekanizmasıyla birlikte gerçekleşir.
Vana içindeki hareketli parçaların sıkışması veya sızdırmazlık elemanlarının yıpranması, devreler arasında istenmeyen geçişe neden olabilir. Gövde hasarı ise dışarıya su kaçağı şeklinde görülebilir.
By-Passlı Vana Yapısı Neden Önemlidir?
By-pass, tesisat tarafındaki akış kısıtlandığında suyun cihaz içinde alternatif bir yol üzerinden dolaşmasına yardımcı olan hidrolik geçiş düzenidir. Üç yollu vananın devre yönlendirme göreviyle aynı işlevi ifade etmez.
Bu nedenle by-passlı ve by-passsız vana yapıları yalnızca dış görünüşlerine bakılarak birbirinin yerine seçilmemelidir. Geçiş yolları, bağlantılar ve cihazın hidrolik tasarımı birlikte değerlendirilmelidir.
Genel bir by-pass ayarı uygulanmamalıdır.
Ayar veya kontrol gerekiyorsa ilgili cihazın servis
talimatı esas alınmalıdır. Bu ürün için doğrulanmış
açılma basıncı veya ayar değeri belirtilmemiştir.
Vaillant turboTEC, ecoTEC ve atmoTEC Uyumluluk Kontrolü
turboTEC, ecoTEC ve atmoTEC adları farklı cihaz tiplerini ve üretim dönemlerini kapsayan seri isimleridir. Aynı kapasiteye sahip iki cihazda farklı vana gövdeleri veya bağlantılar bulunabilir.
- Cihaz etiketindeki tam tip kodu ve ürün numarası kontrol edilmelidir.
- Eski vananın üzerindeki parça referansı karşılaştırılmalıdır.
- By-passlı gövde yapısı ve geçiş bağlantıları doğrulanmalıdır.
- Boru ağızları, sabitleme noktaları ve klips kanalları eşleşmelidir.
- Motorun oturma biçimi ve elektrik bağlantısı ayrıca incelenmelidir.
- 28–32 kW kapasite bilgisi diğer eşleştirme verileriyle birlikte değerlendirilmelidir.
Model ve fotoğrafla eşleştirme
Cihaz etiketi, eski vana üzerindeki kod ve parçanın
farklı açılardan çekilmiş net fotoğraflarını PRO-SER’e
ileterek sipariş öncesi destek alabilirsiniz.
Vana Arızasında Görülebilecek Belirtiler
- Sıcak su ve kalorifer çalışma modları arasında geçiş sağlanamaması.
- Sıcak su kullanılırken kalorifer devresinde istenmeyen ısınma.
- Vana hareketinin tamamlanmaması veya mekanizmanın takılması.
- Gövde, mil veya bağlantı bölgelerinde su kaçağı.
- Devre yönlendirme sorununa eşlik eden yetersiz ısı aktarımı.
Arıza belirtisi tek başına vana değişimi gerektirmez.
Motor, kontrol komutu, pompa, plaka eşanjör ve sensör
kaynaklı sorunlar benzer şikâyetlere neden olabilir.
Gövde ve hareket mekanizması ayrı kontrol edilmelidir.
Gövde, Kartuş ve Motor Arızası Nasıl Ayrılır?
Gövde ve Bağlantılar
Çatlak, kırık bağlantı ağzı veya hasarlı conta yatağı gövde değişimi gerektirebilir. Conta kaynaklı kaçak ayrıca değerlendirilmelidir.
Hareket Mekanizması
İç parçaların sıkışması veya sızdırmazlık kaybı, devre geçişini etkileyebilir. Motorun hareket vermesi, vananın içten doğru çalıştığını tek başına göstermez.
Vana Motoru
Motor ve elektrik bağlantıları servis tarafından kontrol edilmelidir. Motor arızası ile mekanik sıkışma birbirinden ayrılmalıdır.
By-Pass Bölümü
Dolaşım sorunlarında by-pass işlevi, pompa ve tesisat akış koşullarıyla birlikte incelenmelidir. Sorun yalnızca üç yollu vana gövdesine bağlanmamalıdır.
Montaj ve Servis Kontrolü
Değişim, yetkili servis veya ilgili alanda MYK belgeli teknik personel tarafından cihaz üreticisinin servis talimatına uygun şekilde yapılmalıdır.
- Cihaz güvenli biçimde devre dışı bırakılmalı ve ilgili su devresi hazırlanmalıdır.
- Yeni vana, eski parçanın gövde ve by-pass bağlantılarıyla karşılaştırılmalıdır.
- Conta yatakları, boru uçları ve sabitleme elemanları kontrol edilmelidir.
- Motor veya diğer bileşenler aktarılacaksa uyum ve sağlamlıkları doğrulanmalıdır.
- Bağlantılar zorlanmamalı; üretici talimatına aykırı sızdırmazlık malzemeleri kullanılmamalıdır.
- Montaj sonrasında kaçak, hava alma, dolaşım ve mod geçiş kontrolleri tamamlanmalıdır.
Bakımda Vana ve By-Pass Kontrolleri
Periyodik bakımda vana çevresi, bağlantılar ve hareket mekanizması incelenmelidir. Tesisattaki kir ve tortu, filtrelerin durumu ve dolaşım koşulları birlikte değerlendirilmelidir.
Tekrarlayan geçiş sorunlarında yalnızca motor değişimine odaklanılmamalıdır. Mekanik hareketin serbestliği ve ilgili hidrolik yollar cihazın bakım talimatına göre kontrol edilmelidir.
Sık Sorulan Sorular
Tüm Vaillant turboTEC, ecoTEC ve atmoTEC cihazlara uyar mı?
Hayır. Ürün belirtilen 28–32 kW cihaz grubu için değerlendirilir; tam model, parça referansı ve bağlantı yapısı ayrıca doğrulanmalıdır.
28–32 kW vana motorunun gücü müdür?
Hayır. Bu ifade ürün tanımındaki kombi kapasite grubunu belirtir. Motorun elektriksel özelliklerini veya vananın debisini göstermez.
By-passlı ve by-passsız vanalar birbirinin yerine kullanılabilir mi?
Genel olarak birbirinin yerine kabul edilmemelidir. Cihazın hidrolik tasarımı ve üretici parça eşleştirmesi esas alınmalıdır.
Vana motoru ürüne dahil mi?
Motor, kartuş, conta ve klipslerin paket kapsamı sipariş öncesinde teyit edilmelidir.
Sıcak su açıldığında petekler ısınıyorsa vana mı arızalıdır?
Bu belirti üç yollu vana sistemiyle ilişkili olabilir. Motor, hareket mekanizması ve ilgili kontrol koşulları incelenmeden parça değişimine karar verilmemelidir.
Proser Kombi Parça Deposu
G-FORCE Vaillant 28–32 kW by-passlı üç yollu hidrolik vana siparişinizden önce tam cihaz modeli ve eski parça fotoğraflarıyla eşleştirme desteği alabilirsiniz.
Önemli Bilgilendirme
Ürün markası G-FORCE, uyumlu cihaz markası Vaillant olarak belirtilmiştir. Kesin uyumluluk, tam cihaz tipi ve mevcut parça eşleştirmesiyle doğrulanmalıdır. By-pass ayarı, motor özellikleri ve paket kapsamı için doğrulanmamış teknik değer veya aksesuar bilgisi eklenmemiştir.
