Doğalgaz • 7 mm Anahtar Ağzı • Ocak Enjektörü • Arçelik / Profilo Uyumlu

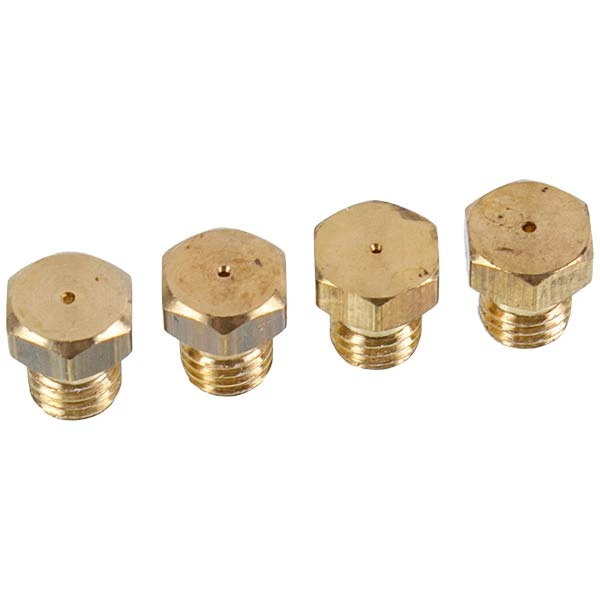

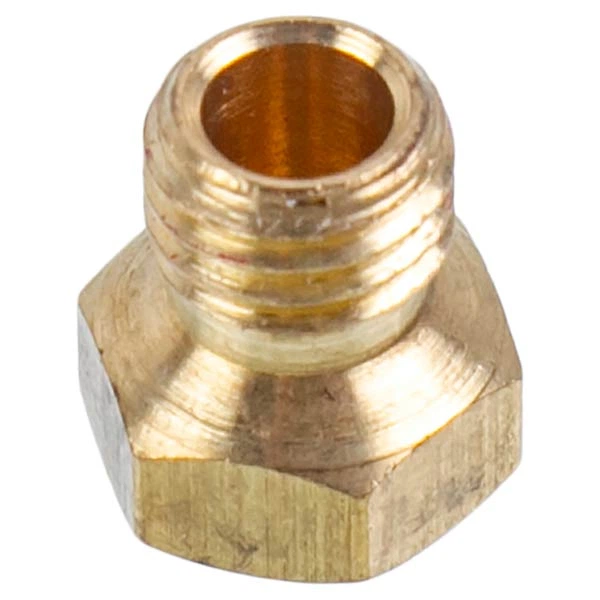

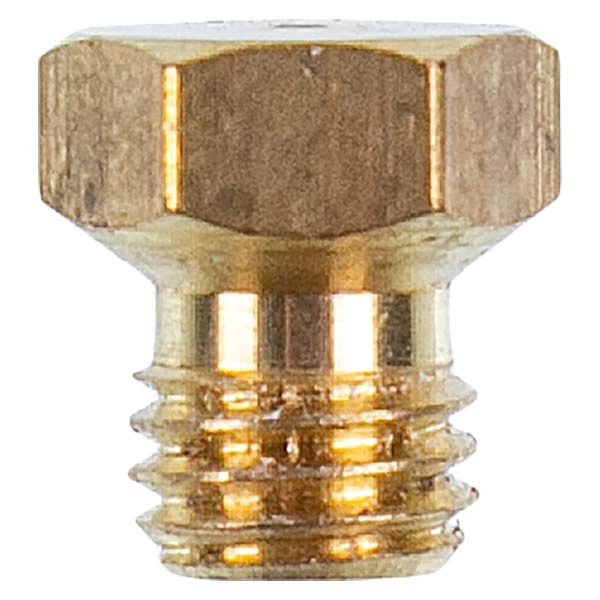

Arçelik Profilo Doğalgaz Enjektörü 7 mm
Arçelik ve Profilo markalarının uygun gazlı ocak veya fırınlı ocak revizyonlarında kullanılan 7 mm anahtar ağızlı doğalgaz enjektörü; gazın ilgili bek grubuna belirlenmiş debide iletilmesine yardımcı olan hassas kalibrasyonlu bir bağlantı parçasıdır. Enjektör seçimi yapılırken yalnızca dış gövde ve 7 mm ölçüsü değil; cihazın tam modeli, kullanılacak gaz türü, diş yapısı, bek gücü ve enjektör üzerinde bulunan kalibrasyon numarası birlikte değerlendirilmelidir.
Ürün Kimliği ve Ölçü Ayrımı
- Ürün tipi
- Doğalgaz enjektörü
- Kullanım alanı
- Gazlı ocak / fırınlı ocak
- Anahtar ölçüsü
- 7 mm
- Gaz sınıfı
- Doğalgaz / NG
- Uyumlu marka grubu
- Arçelik ve Profilo seçili modeller
- Parça grubu
- Bek gaz dozajlama memesi
- Gövde yapısı
- İşlenmiş metal gövde
- Paket bilgisi
- Güncel ürün görseliyle doğrulanmalıdır
7 mm ifadesi enjektör deliğinin çapı değildir Ürün başlığındaki 7 mm bilgisi çoğunlukla enjektör gövdesinin sökme ve sıkma sırasında kullanılan anahtar veya lokma ağız ölçüsünü ifade eder. Gaz geçiş deliğinin kalibrasyonu ise çok daha küçük olup enjektör üzerindeki numaraya ve bek gücüne göre değişebilir.
Hassas Gaz Dozajlaması
Enjektör üzerindeki kalibre edilmiş geçiş deliği, gazın ilgili bek grubuna tasarlanan debide ulaşmasına yardımcı olur.
7 mm Anahtar Ağzı
Altıgen gövde yapısı 7 mm anahtar veya lokma ölçüsüyle ilişkilidir. Aynı anahtar ölçüsü tek başına kesin uyumluluk sağlamaz.
Model Bazlı Kalibrasyon
Küçük, orta, büyük ve kuvvetli bekler farklı gaz debisi gerektirebilir. Her bek için doğru numaralı enjektör kullanılmalıdır.
Teknik Ürün Özeti
| Teknik başlık | Ürün bilgisi |
|---|---|
| Ürün adı | Arçelik Profilo Uyumlu 7 mm Doğalgaz Enjektörü |
| Parça sınıfı | Gazlı ocak enjektörü / gaz dozajlama memesi |
| Kullanım amacı | Doğalgazın ilgili ocak bekine uygun debide iletilmesine yardımcı olmak |
| Anahtar ağız ölçüsü | 7 mm |
| Gaz türü | Doğalgaz; cihaz etiketi ve teknik dokümanda belirtilen NG/G20 sınıfı kontrol edilerek |
| Nominal gaz basıncı | Türkiye’deki birçok ev tipi cihazda G20 doğalgaz için 20 mbar görülür; kesin değer cihazın bilgi etiketi üzerinden doğrulanmalıdır |
| Uyumlu marka grubu | Arçelik ve Profilo markalarının 7 mm anahtar ağızlı enjektör kullanan uygun gazlı ocak revizyonları |
| Gövde malzemesi | Bu sınıftaki ürünler çoğunlukla işlenmiş pirinç gövdeyle sunulmaktadır; kesin alaşım üretici bilgisiyle doğrulanmalıdır |
| Diş ölçüsü | Ürün adına göre kesin olarak doğrulanmamıştır; eski enjektör ve cihaz servis bilgisiyle karşılaştırılmalıdır |
| Enjektör kalibrasyonu | Sabit değildir; bek gücü, cihaz modeli, gaz türü ve üretim revizyonuna göre değişebilir |
| OEM numarası | Arçelik veya Profilo fabrika OEM numarası bağımsız olarak doğrulanmamıştır |
| Paket içeriği | Ürün tekli veya takım hâlinde listelenebilir; adet ve enjektör numaraları güncel ürün görselinden kontrol edilmelidir |
| Montaj sınıfı | Gaz dönüşümü ve ayarı konusunda yetkin teknik servis uygulaması |
Anahtar ölçüsü ile kalibrasyon numarası karıştırılmamalıdır 7 mm, enjektörün dış gövdesindeki anahtar yüzeyini tanımlar. Enjektör üzerinde görülebilen 70, 90, 106, 120 veya benzeri değerler ise ürün grubuna göre gaz geçiş kalibrasyonuyla ilişkili olabilir. Cihaza uygun değer teknik tabloya göre belirlenmelidir.
Doğalgaz Enjektörü Ne İşe Yarar?
Gazlı ocaklarda enjektör, gaz valfi veya musluk grubu üzerinden gelen gazın bek gövdesine kontrollü biçimde aktarılmasını sağlar. Enjektörün ucundaki hassas geçiş deliği, ilgili bek kapasitesine ve kullanılacak gaz türüne göre kalibre edilir.
Enjektörden çıkan gaz, bek grubunda hava ile karışarak yanmaya hazırlanır. Doğru seçilmiş enjektör; alevin dengeli yayılması, bek çevresinde düzenli yanma oluşması ve cihazın tasarlanan gaz ayarlarında çalışması açısından temel öneme sahiptir.
Her bek aynı enjektörü kullanmayabilir Ocaktaki yardımcı, normal, kuvvetli veya wok tipi bekler farklı kapasitelere sahip olabilir. Bu nedenle aynı takım içerisinde dış görünüşü benzer fakat kalibrasyon numarası farklı enjektörler bulunabilir.
7 mm Ölçüsü Teknik Olarak Neyi Gösterir?
7 mm Anahtar veya Lokma Ölçüsü
- Enjektörün altıgen dış gövde ölçüsüyle ilişkilidir.
- Sökme ve sıkma aparatının ağız ölçüsünü tanımlar.
- Gaz geçiş deliğinin 7 mm olduğu anlamına gelmez.
- Diş ölçüsünü tek başına açıklamaz.
- Bek kapasitesi hakkında kesin bilgi vermez.
Enjektör Kalibrasyon Değeri
- Enjektör gövdesi üzerinde sayı olarak işaretlenebilir.
- Gaz türüne ve bek gücüne göre belirlenir.
- Farklı beklerde farklı değerler kullanılabilir.
- Eski enjektör üzerindeki numarayla karşılaştırılmalıdır.
- Cihazın dönüşüm tablosu esas alınmalıdır.
Yalnızca 7 mm ölçüsüne bakılarak sipariş verilmemelidir Aynı anahtar ölçüsüne sahip iki enjektörün diş yapısı, uzunluğu ve gaz geçiş kalibrasyonu farklı olabilir. Fiziksel olarak takılabilen yanlış bir enjektör güvenli ve doğru çalışma sağlamayabilir.
Doğalgaz ve LPG Enjektörü Arasındaki Fark
Doğalgaz ve LPG farklı özelliklere ve farklı çalışma basınçlarına sahip yakıtlardır. Bu nedenle aynı bek grubu için kullanılan doğalgaz ve LPG enjektörlerinin gaz geçiş kalibrasyonları birbirinden farklı olabilir. Dış gövdeleri benzer görünse bile iki ürün birbirinin yerine kontrolsüz biçimde kullanılmamalıdır.
Doğalgaz Enjektörü
- NG veya G20 gaz ayarına göre seçilir.
- Cihazın doğal gaz teknik tablosuyla eşleştirilir.
- Bek kapasitesine uygun kalibrasyon taşımalıdır.
- Bu ürün kartındaki parça bu gruptadır.
LPG Enjektörü
- LPG/G30 veya G31 ayarına göre seçilir.
- Doğalgaz enjektörüyle aynı kabul edilmemelidir.
- Cihazın LPG dönüşüm tablosuna uygun olmalıdır.
- Gaz valfi ve düşük alev ayarı ayrıca değerlendirilir.
Gaz türü cihaz bilgi etiketinden doğrulanmalıdır Ocak veya fırının mevcut gaz ayarı, cihaz etiketindeki NG/LPG bilgisi ve kullanılacağı bölgedeki gaz türü birlikte kontrol edilmelidir. Gaz türü dönüşümü yalnızca yetkin teknik servis tarafından yapılmalıdır.
Arçelik ve Profilo Uyumluluğu Nasıl Kontrol Edilir?
Arçelik ve Profilo birbirinden ayrı ürün ailelerine ve farklı teknik platformlara sahiptir. Piyasada bazı 7 mm enjektörler birden fazla marka için uyumlu olarak listelenebilir; ancak marka adı veya anahtar ölçüsü bütün modellerde ortak kullanım anlamına gelmez.
Cihaz Üzerinden Kontrol
- Marka ve tam model kodu
- Ürün veya E-Nr / tip bilgisi
- Üretim ve seri numarası
- Mevcut gaz türü bilgisi
- Ocak beklerinin sayısı ve kapasitesi
- Cihaz etiketindeki gaz basıncı
Enjektör Üzerinden Kontrol
- 7 mm anahtar ağız yapısı
- Diş çapı ve diş adımı
- Gövdenin toplam uzunluğu
- Enjektör ucunun fiziksel biçimi
- Üzerindeki kalibrasyon numarası
- Hangi bekten söküldüğü
Enjektörler bek konumuna göre işaretlenmelidir Birden fazla enjektör değiştirilecekse küçük, orta, büyük veya kuvvetli bek için kullanılan parçalar birbirine karıştırılmamalıdır. Her enjektörün hangi bek grubuna ait olduğu teknik servis tarafından doğrulanmalıdır.
Tekli Enjektör ile Enjektör Takımı Arasındaki Fark
Tekli Enjektör
- Bir adet bek için kullanılan parçadır.
- Belirli bir kalibrasyon numarasına sahip olabilir.
- Arızalı veya eksik tek parçanın karşılığı olarak seçilebilir.
- Ocaktaki diğer bekler için uygun olmayabilir.
Enjektör Takımı
- Ocaktaki birden fazla bek için hazırlanır.
- Farklı kalibrasyon değerleri içerebilir.
- Bek sayısı ve kapasite sıralaması modele uygun olmalıdır.
- Her takım bütün Arçelik veya Profilo modellerine uymaz.
Paket adedi ürün görselinden doğrulanmalıdır Ürün başlığında “enjektör” ifadesinin tekil kullanılması her zaman tek parça gönderileceği anlamına gelmeyebilir. Tekli ürün, dörtlü takım veya çoklu servis paketi ayrımı siparişten önce kontrol edilmelidir.
Yanlış veya Uyumsuz Enjektör Belirtileri
- Alevin bek çevresinde dengeli biçimde dağılmaması
- Alevin gereğinden büyük veya kontrolsüz görünmesi
- Alevin çok düşük kalması ve kolayca sönmesi
- Sarı, turuncu veya is oluşturan yanma görülmesi
- Alevin bek yüzeyinden ayrılması veya dalgalanması
- Yakma sırasında gecikme veya anormal ses oluşması
- Tencere tabanında kısa sürede siyah is birikmesi
- Düşük alev konumunda bek alevinin kararsız çalışması
Anormal alevle cihaz kullanılmaya devam edilmemelidir Sarı alev, is, gaz kokusu, gecikmeli tutuşma veya alevin bekten ayrılması gibi belirtiler varsa cihaz kapatılmalı, gaz beslemesi güvenli biçimde kesilmeli ve yetkin teknik servis kontrolü istenmelidir.
Benzer Arızalardan Ayırıcı Kontrol
Alev düzensizliği her zaman enjektörün yanlış veya arızalı olduğu anlamına gelmez. Bek kafasının yerine yanlış oturması, bek kanallarındaki kir, şebeke gaz basıncı, gaz musluğu ayarı, ateşleme sistemi veya hava-gaz karışımını etkileyen başka durumlar da benzer belirtiler oluşturabilir.
Enjektörle İlişkili Olabilecek Durumlar
- Yanlış gaz türüne ait enjektör kullanılması
- Bek gücüne uymayan kalibrasyon değeri
- Enjektör deliğinde deformasyon veya hasar
- Diş yapısının bağlantı yuvasına uymaması
- Enjektörün eksen dışı yerleşmesi
Diğer Olası Nedenler
- Bek kapağı veya bek kafasının yanlış yerleşmesi
- Bek kanallarında kir ve taşma kalıntısı bulunması
- Gaz basıncının cihaz değerine uygun olmaması
- Düşük alev ayarının hatalı olması
- Gaz musluğu veya bağlantı hattında sorun bulunması
Enjektör deliği genişletilmemelidir Enjektör geçiş deliğine tel, matkap ucu, iğne veya benzeri sert cisimlerle müdahale edilmesi kalibrasyonu kalıcı biçimde bozabilir. Hasarlı veya uygun olmayan enjektör doğru parça ile değiştirilmelidir.
Doğru Parça Seçimi İçin Kontrol Listesi
- Aranan parçanın doğalgaz enjektörü olduğunu doğrulayın.
- Cihazın Arçelik veya Profilo marka etiketini kontrol edin.
- Ocak veya fırının tam model kodunu okuyun.
- Mevcut gaz türünün NG/G20 olduğunu doğrulayın.
- Eski enjektörün 7 mm anahtar ağızlı olup olmadığını kontrol edin.
- Enjektör üzerindeki kalibrasyon numarasını net biçimde okuyun.
- Diş çapı, diş adımı ve gövde uzunluğunu karşılaştırın.
- Parçanın hangi bek grubuna ait olduğunu belirleyin.
- Tekli ürün mü, komple takım mı gerektiğini kontrol edin.
- Ürünle birlikte anahtar veya farklı parça gönderilip gönderilmediğini doğrulayın.
Model etiketi ve eski enjektör fotoğrafı seçim hatasını azaltır Cihaz etiketi, eski enjektörün genel görünümü, üzerindeki kalibrasyon numarası ve 7 mm anahtar yüzeyi net biçimde görüntülenmelidir.
Montaj ve Gaz Güvenliği
Gaz enjektörü, cihazın yanma ve yakıt dozajlama sisteminin doğrudan bir parçasıdır. Yanlış ürün seçimi veya hatalı gaz ayarı; düzensiz yanma, karbonmonoksit riski, gaz kaçağı ve cihaz hasarı oluşturabilir. Bu nedenle enjektör değişimi ve gaz türü dönüşümü yalnızca eğitimli ve yetkin teknik servis tarafından gerçekleştirilmelidir.
- Cihaz etiketiyle kullanılacak gaz türü karşılaştırılmalıdır.
- Her bek için üretici tablosundaki enjektör değeri esas alınmalıdır.
- Diş ve yuva yapısı hasar yönünden kontrol edilmelidir.
- Yanlış veya zorlanan bağlantılar kullanılmamalıdır.
- Gaz devresinde uygun cihazlarla sızdırmazlık kontrolü yapılmalıdır.
- Beklerin yüksek ve düşük alev çalışması servis tarafından gözlenmelidir.
- Alev rengi, dağılımı ve kararlılığı teknik olarak değerlendirilmelidir.
- Gaz kokusu bulunan cihaz çalıştırılmamalıdır.
Gaz dönüşümü kullanıcı müdahalesine uygun değildir Enjektör değişimi yalnızca parçanın vidalanmasından ibaret değildir. Cihazın gaz türü, basınç değeri, bek kalibrasyonu, düşük alev ayarı, sızdırmazlığı ve yanma güvenliği birlikte kontrol edilmelidir.
Sık Sorulan Sorular
7 mm enjektör deliğinin çapı mıdır?
Hayır. 7 mm ifadesi çoğunlukla enjektörün anahtar veya lokma ağız ölçüsünü belirtir. Gaz geçiş deliği ayrı bir kalibrasyon değerine sahiptir.
Bu ürün bütün Arçelik ve Profilo ocaklara uyar mı?
Hayır. Uyumluluk; cihaz modeli, gaz türü, diş yapısı, enjektör uzunluğu, bek kapasitesi ve kalibrasyon numarasına göre kontrol edilmelidir.
Doğalgaz enjektörü LPG için kullanılabilir mi?
Kullanılmamalıdır. Doğalgaz ve LPG farklı gaz özelliklerine ve çalışma basınçlarına sahiptir. Cihazın gaz türüne uygun enjektör kullanılmalıdır.
Bütün beklerde aynı numaralı enjektör mü kullanılır?
Her zaman değil. Beklerin güçleri farklı olduğundan aynı ocak üzerinde farklı kalibrasyon değerlerine sahip enjektörler kullanılabilir.
Ürün tekli mi, takım mı gönderilir?
Güncel paket içeriği ürün görseli ve stok bilgisiyle doğrulanmalıdır. Enjektörler tekli, dörtlü takım veya servis paketi şeklinde satılabilir.
Sarı alev yalnızca enjektör arızasını mı gösterir?
Hayır. Yanlış enjektörün yanında bek kirliliği, hatalı bek yerleşimi, gaz basıncı ve hava-gaz karışımıyla ilgili başka nedenler de sarı alev oluşturabilir.
Tıkalı enjektörün deliği iğneyle açılabilir mi?
Enjektör deliğine sert bir cisimle müdahale edilmesi hassas kalibrasyonu bozabilir. Kontrol ve parça değişimi yetkin servis tarafından yapılmalıdır.
Enjektör üzerindeki sayı neyi ifade eder?
Ürün grubuna göre gaz geçiş kalibrasyonuyla ilişkili bir işaret olabilir. Bu değer, cihazın teknik dönüşüm tablosu ve bek kapasitesiyle eşleştirilmelidir.
Proser Kombi Parça Deposu Uyumluluk Desteği
Sipariş öncesinde cihazın marka-model etiketini, mevcut enjektörün üzerindeki kalibrasyon numarasını, altıgen gövdesini ve hangi bekten söküldüğünü gösteren fotoğrafları iletebilirsiniz. Proser ekibi; 7 mm anahtar ölçüsü, gaz türü, diş yapısı ve fiziksel ürün özellikleri üzerinden parça karşılaştırmasına yardımcı olur.
Önemli Bilgilendirme
Ürünün dış yüzey tonu, gövde uzunluğu, diş yapısı ve üzerindeki işaretler üretim veya tedarik partisine göre değişebilir. Teknik seçimde yalnızca “Arçelik Profilo 7 mm” başlığı esas alınmamalı; cihazın tam model kodu, gaz türü, enjektör kalibrasyon numarası, bek kapasitesi, diş ölçüsü ve eski parçanın fiziksel yapısı birlikte değerlendirilmelidir.
