Temassız Kontrol • Dönüş Yönü Göstergesi • Sirkülasyon Pompası • Servis Aparatı
Kombi Sirkülasyon Pompası Test Anahtarı
Pompa test anahtarı; kombi, kazan ve kapalı ısıtma sistemlerinde kullanılan uygun sirkülasyon pompalarının motor alanını temassız olarak kontrol etmeye yardımcı olan kompakt servis aparatıdır. Pompa motorunun oluşturduğu alternatif manyetik alan, aparat içerisindeki hareketli göstergeyi etkileyerek motorun çalışması ve dönüş yönü hakkında hızlı bir ön değerlendirme yapılmasını sağlar. Elektrik ölçüm cihazı, debimetre veya pompa performans analizörü değildir.
Ürün Kimliği ve Test Yöntemi
- Ürün tipi
- Pompa test aparatı
- Kontrol yöntemi
- Temassız manyetik alan algılama
- Temel gösterge
- Hareketli dönüş diski
- Temel görev
- Çalışma ve dönüş yönü kontrolü
- Elektrik bağlantısı
- Bulunmaz
- Pil gereksinimi
- Bulunmaz
- Kullanım alanı
- Uygun sirkülasyon pompaları
- Paket içeriği
- 1 adet test anahtarı
Ürün adı elektrik şalteri anlamına gelmez “Pompa test anahtarı” olarak adlandırılan bu ürün, pompanın enerjisini açıp kapatan elektrik anahtarı değildir. Pompa gövdesi yakınındaki motor alanını algılayan, çoğunlukla anahtarlık biçiminde sunulan mekanik bir servis göstergesidir.
Temassız Ön Kontrol
Pompanın elektrik terminaline veya kablolarına doğrudan bağlantı yapılmadan motor bölgesindeki alternatif manyetik alanın kontrol edilmesine yardımcı olur.
Dönüş Yönü Göstergesi
Şeffaf bölüm içerisindeki hareketli gösterge, uygun pompa motorunun oluşturduğu alanla hareket ederek dönüş yönünün gözlenmesini sağlar.

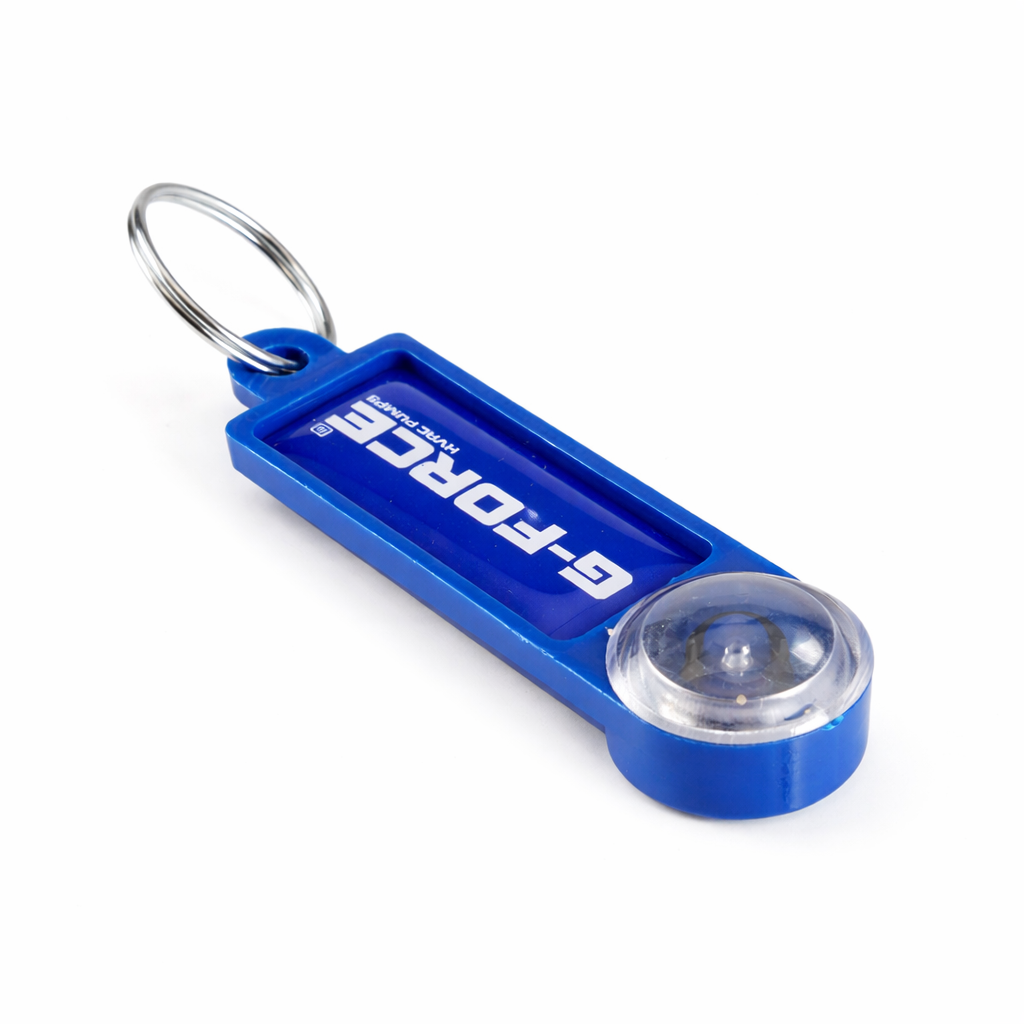

Kompakt Servis Aparatı
Küçük ve taşınabilir yapısı sayesinde kombi bakım ve arıza kontrolü sırasında servis çantasında veya anahtarlık üzerinde taşınabilir.
Teknik Ürün Özeti
| Teknik başlık | Ürün bilgisi |
|---|---|
| Ürün adı | Kombi Sirkülasyon Pompası Test Anahtarı |
| Parça sınıfı | Pompa dönüş yönü göstergesi ve servis kontrol aparatı |
| Algılama prensibi | Çalışan motor çevresinde oluşan alternatif manyetik alanın temassız olarak hareketli göstergeye aktarılması |
| Gösterge yapısı | Üretim tipine göre renkli veya iki bölümlü döner gösterge diski |
| Enerji kaynağı | Pompa motorunun çevresindeki elektromanyetik alan; harici pil veya adaptör gerektirmez |
| Elektriksel temas | Bulunmaz; elektrik kablosuna, terminale veya elektronik karta bağlantı yapılmaz |
| Kontrol edebildiği bilgiler | Uygun pompalarda motor alanının varlığı ve gösterge üzerinden dönüş yönü hakkında ön değerlendirme |
| Ölçemediği değerler | Gerilim, akım, güç tüketimi, devir sayısı, debi, basma yüksekliği ve pompa verimi |
| Uygun pompa yapısı | Özellikle asenkron motor yapısına sahip uygun salmastrasız sirkülasyon pompaları |
| Faz yapısı | Ürün tasarımına bağlı olarak uygun tek fazlı veya üç fazlı asenkron pompa motorlarında kullanılabilir |
| Marka uyumluluğu | Uygun Wilo, Grundfos ve benzeri sirkülasyon pompası uygulamaları; motor teknolojisine göre kontrol edilerek |
| Elektronik pompa uyumluluğu | ECM ve elektronik kontrollü pompalarda gösterge davranışı farklı olabilir; bütün yeni nesil pompalarda kesin sonuç vermeyebilir |
| Kalibrasyon belgesi | Ölçüm cihazı sınıfında olmadığından sayısal kalibrasyon cihazı olarak değerlendirilmemelidir |
| Paket içeriği | 1 adet pompa test anahtarı; anahtarlık halkası ve dış tasarım tedarik partisine göre değişebilir |
| Kullanıcı sınıfı | Kombi ve ısıtma sistemi teknik servisleri |
Sayısal ölçüm cihazı değildir Pompa test anahtarı motor devrini rakamsal olarak ölçmez. Gösterge hareketinin hızlı veya yavaş görünmesi tek başına pompanın gerçek devir sayısını, su debisini ya da hidrolik performansını belirlemez.

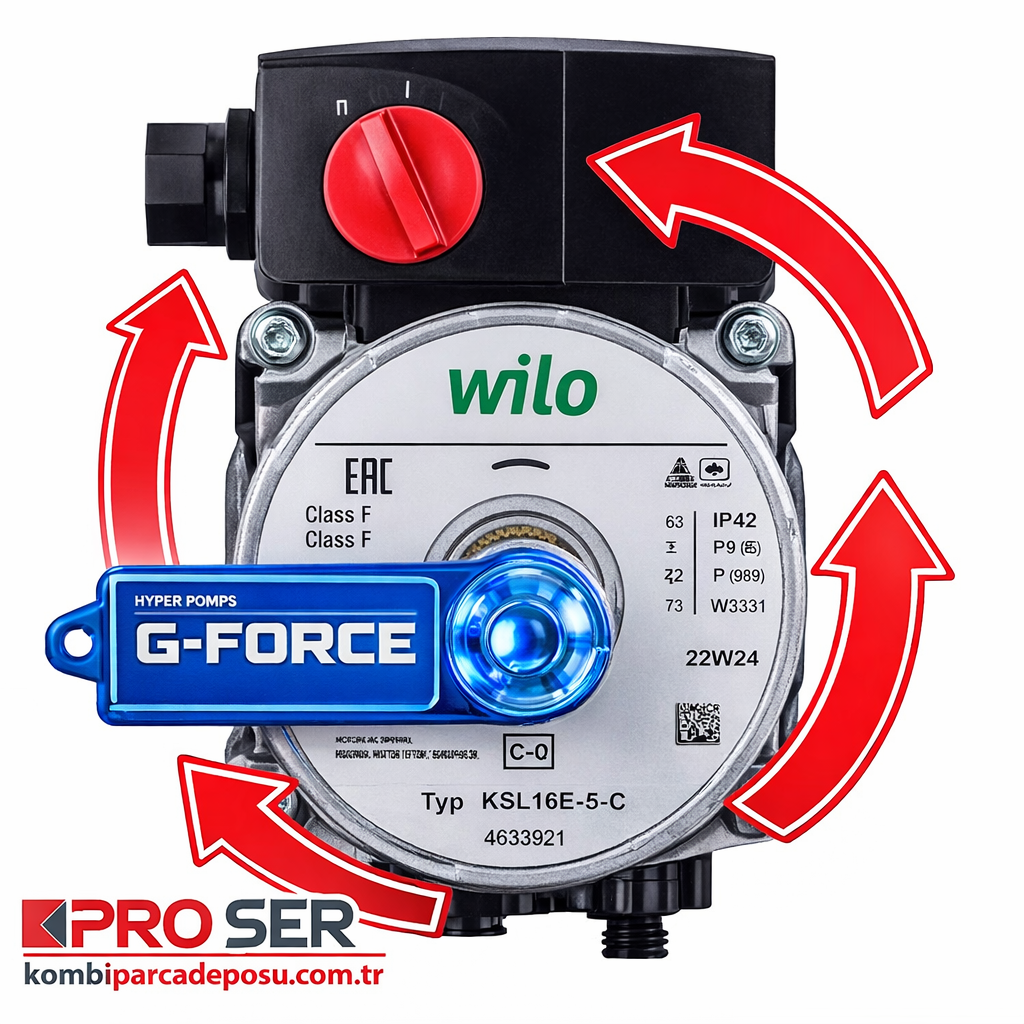

Pompa Test Anahtarı Nasıl Çalışır?
Uygun sirkülasyon pompasının motoru çalıştığında gövde çevresinde değişken bir elektromanyetik alan oluşur. Test aparatı bu alana yaklaştırıldığında, şeffaf kapak arkasındaki hareketli gösterge motor alanından aldığı etkiyle dönmeye başlar.
Gösterge diskinin hareket etmesi pompa motoru çevresinde aktif bir alan bulunduğunu gösterir. Diskin dönüş yönü, uygun pompalarda motorun dönüş yönünün karşılaştırılmasına yardımcı olur. Ürün, pompa gövdesine elektriksel olarak bağlanmadan çalışır ve pil gerektirmez.
Hızlı arıza ayrımına yardımcı olur Pompanın motor alanı oluşturup oluşturmadığını kısa sürede kontrol etmeye yardımcı olduğu için arızanın pompa, elektronik kontrol veya tesisat dolaşımı yönünden değerlendirilmesine destek verir.
Test Anahtarı ile Elektrik Test Kablosu Arasındaki Fark
Pompa Test Anahtarı
- Pompa motorunun alanını temassız olarak algılar.
- Elektrik terminaline bağlanmaz.
- Pil veya harici güç kaynağı gerektirmez.
- Dönüş hareketi üzerinden ön kontrol sağlar.
- Pompayı doğrudan çalıştırmaz.
Elektrikli Test Kablosu
- Pompa motoruna kontrollü enerji vermek için kullanılabilir.
- Şebeke gerilimiyle doğrudan ilişkili bir servis ekipmanıdır.
- Elektrik bağlantısı ve yalıtım güvenliği gerektirir.
- Yetkin teknisyen uygulamasına ihtiyaç duyar.
- Bu ürünle aynı ekipman değildir.
Bu aparat pompa enerjilendirme kablosu değildir Ürünün üzerinde elektrik girişi, fiş veya pompa soketi bulunmaz. Pompayı dışarıdan çalıştırmak ya da elektrik vermek amacıyla kullanılmamalıdır.
Hangi Pompalarda Kullanılabilir?
Test anahtarı özellikle motor çevresinde algılanabilir alternatif manyetik alan oluşturan salmastrasız sirkülasyon pompalarının kontrolü için geliştirilmiş bir servis aparatıdır. Kombi içerisinde kullanılan klasik tip pompalarda ve uygun harici kalorifer sirkülasyon pompalarında kullanılabilir.
Uygun Olabilecek Pompa Grupları
- Klasik asenkron kombi sirkülasyon pompaları
- Islak rotorlu kalorifer pompaları
- Uygun tek fazlı sirkülasyon pompası motorları
- Uygun üç fazlı salmastrasız pompa motorları
- Motor gövdesine erişilebilen servis uygulamaları
Sonucun Sınırlı Olabileceği Durumlar
- Elektronik kontrollü ECM pompa motorları
- Motor gövdesi tamamen kapalı veya ekranlanmış pompalar
- Test alanına fiziksel erişimin bulunmadığı cihazlar
- Çok düşük veya farklı karakterde motor alanı oluşturan pompalar
- Test aparatının pompa teknolojisiyle eşleşmediği uygulamalar
Bütün sirkülasyon pompalarıyla evrensel uyumluluk iddia edilmemelidir Yeni nesil elektronik pompalarda motor sürme yöntemi ve gövde yapısı farklıdır. Test göstergesinin hareket etmemesi, tek başına pompanın kesin olarak arızalı olduğunu göstermez.
Test Sonucunun Teknik Olarak Yorumlanması
Gösterge Hareket Ediyorsa
- Pompa motoru çevresinde algılanabilir bir alan bulunmaktadır.
- Motorun enerjili ve aktif olabileceğine dair ön bilgi sağlar.
- Dönüş yönü gösterge hareketinden karşılaştırılabilir.
- Pompanın hidrolik olarak su bastığını kesin olarak kanıtlamaz.
- Rotor veya çark sorunu ayrıca değerlendirilmelidir.
Gösterge Hareket Etmiyorsa
- Pompa o anda çalışma komutu almıyor olabilir.
- Motor beslemesi veya elektronik kontrol bulunmayabilir.
- Aparat uygun algılama noktasında tutulmamış olabilir.
- Pompa teknolojisi test aparatıyla uyumlu olmayabilir.
- Pompa motorunda elektriksel arıza bulunabilir.
Tek sonuçla kesin parça teşhisi yapılmamalıdır Test anahtarının göstergesi; pompanın akım değerini, rotor torkunu, çark bütünlüğünü veya tesisattaki gerçek su dolaşımını ölçmez. Kesin teşhiste elektriksel kontroller, cihaz hata kayıtları ve hidrolik dolaşım birlikte değerlendirilmelidir.
Motor Çalışması ile Su Dolaşımı Aynı Şey Değildir
Pompa motorunun elektromanyetik alan oluşturması, pompa içerisindeki suyun gerekli debide dolaştığını tek başına kanıtlamaz. Rotorun sıkışması, çarkın zarar görmesi, pompa salyangozundaki tortu, kapalı vana, tıkalı filtre veya tesisattaki hava nedeniyle motor alanı algılansa bile yeterli dolaşım oluşmayabilir.
Pompayla İlgili Olası Sorunlar
- Rotorun sıkışması veya zorlanması
- Pompa çarkında kırılma veya deformasyon
- Motor sargısı veya elektronik modül arızası
- Pompa yatağında aşınma ve gürültü
- Salyangoz içinde tortu birikmesi
Tesisattan Kaynaklanabilecek Sorunlar
- Tıkalı tesisat filtresi
- Kalorifer devresinde hava bulunması
- Kapalı veya arızalı vana
- Eşanjör ya da boru hattında daralma
- Düşük tesisat basıncı
Gösterge dönüyor diye pompa sağlam kabul edilmemelidir Test anahtarı hızlı ön kontrol sağlar; ancak pompanın debisi, basma yüksekliği ve sistem içerisindeki gerçek dolaşım performansı farklı kontrollerle doğrulanmalıdır.
Doğru Ürün Seçimi İçin Kontrol Listesi
- Aranan ürünün temassız pompa test göstergesi olduğunu doğrulayın.
- Elektrikli pompa test kablosu ile karıştırılmadığından emin olun.
- Ürünün şeffaf gösterge bölümünde hareketli disk bulunduğunu kontrol edin.
- Anahtarlık halkasının paket içeriğine dahil olup olmadığını inceleyin.
- Ürünün kullanılacağı pompanın motor teknolojisini belirleyin.
- Klasik asenkron veya elektronik kontrollü pompa ayrımını yapın.
- Gösterge kapağında çatlak ve hareketli diskte sıkışma bulunmadığını kontrol edin.
- Ürün rengi ve dış tasarımının tedarik partisine göre değişebileceğini dikkate alın.
Hareketli disk serbestçe dönebilmelidir Ürün kullanılmadan önce şeffaf gösterge bölümünde çatlak, darbe veya mekanik sıkışma bulunmadığı kontrol edilmelidir. Sıkışmış gösterge doğru değerlendirme yapılmasını engelleyebilir.
Kullanım ve Servis Güvenliği
Pompa test anahtarı temassız çalışan bir servis aparatı olsa da kontrol sırasında kombi elektrikle çalışan durumda olabilir. Cihaz içerisindeki açık terminal, kablo, elektronik kart ve sıcak yüzeylere temas edilmemeli; kontroller yalnızca yetkin teknik servis tarafından gerçekleştirilmelidir.
- Aparat açık elektrik terminallerine temas ettirilmemelidir.
- Kombi içerisindeki kablo ve soketler zorlanmamalıdır.
- Islak elle veya su kaçağı bulunan cihazda kontrol yapılmamalıdır.
- Pompa gövdesi ve tesisat borularının sıcak olabileceği dikkate alınmalıdır.
- Hareketli parçaya erişmek için pompa veya motor sökülmemelidir.
- Gösterge sonucu tek başına kesin elektriksel teşhis olarak kullanılmamalıdır.
- Elektriksel ölçüm gerekiyorsa uygun cihazlar yetkin teknisyen tarafından kullanılmalıdır.
Elektrikli cihaz içerisinde kullanıcı müdahalesi yapılmamalıdır Test sırasında kombi gövdesinin açılması, elektrik terminaline erişilmesi veya canlı devre yakınında çalışma gerekebilir. Bu işlemler elektrik ve sıcak su riski nedeniyle yalnızca eğitimli kombi teknik servisi tarafından yapılmalıdır.
Sık Sorulan Sorular
Pompa test anahtarı ne işe yarar?
Uygun sirkülasyon pompasının motor alanını temassız algılayarak pompanın çalışma durumu ve dönüş yönü hakkında hızlı bir ön kontrol yapılmasına yardımcı olur.
Ürün pompayı çalıştırır mı?
Hayır. Pompa test anahtarı elektrik vermez ve pompayı çalıştırmaz. Yalnızca çalışan motor çevresindeki alanı algılayan göstergedir.
Pil veya şarj gerekir mi?
Hayır. Hareketli gösterge enerjisini uygun pompa motorunun çevresinde oluşan elektromanyetik alandan alır.
Pompanın gerçek devrini ölçer mi?
Hayır. Ürün sayısal devir ölçer değildir. Gösterge hareketi gerçek devir sayısı veya pompa kapasitesi olarak yorumlanmamalıdır.
Gösterge dönüyorsa pompa kesin olarak sağlam mıdır?
Hayır. Motor alanı algılansa bile rotor, çark, salyangoz veya tesisat dolaşımıyla ilgili farklı sorunlar bulunabilir.
Gösterge hareket etmiyorsa pompa arızalı mıdır?
Her zaman değil. Pompa çalışma komutu almıyor olabilir, aparat uygun noktada bulunmayabilir veya pompa motor teknolojisi bu göstergeyle uyumlu olmayabilir.
Wilo ve Grundfos pompalarla kullanılabilir mi?
Uygun motor yapısına sahip Wilo, Grundfos ve benzeri sirkülasyon pompalarında kullanılabilir. Kesin sonuç pompanın motor teknolojisine ve gövde yapısına bağlıdır.
Elektronik pompalarda çalışır mı?
Bazı elektronik veya ECM pompalarda motor alanının yapısı farklı olduğundan gösterge zayıf hareket edebilir veya sonuç vermeyebilir. Evrensel elektronik pompa test cihazı olarak değerlendirilmemelidir.
Proser Kombi Parça Deposu Ürün Desteği
Sipariş öncesinde aradığınız ürünün temassız dönüş yönü göstergesi mi, yoksa elektrikli pompa test bağlantı aparatı mı olduğunu belirtebilirsiniz. Ürünün fotoğrafını ve kullanılacağı pompanın marka-model bilgisini ileterek fiziksel ürün yapısı hakkında bilgi alabilirsiniz.
Önemli Bilgilendirme
Ürünün rengi, anahtarlık halkası, şeffaf kapak biçimi ve gösterge diskinin görsel ayrıntıları tedarik partisine göre değişebilir. Doğru ürün seçiminde yalnızca “pompa test anahtarı” adı değil; ürünün temassız gösterge tipi, hareketli disk yapısı, kullanılacağı pompanın motor teknolojisi ve elektrikli test kablosundan farklı olduğu birlikte değerlendirilmelidir.
