3/4 İnç • Y Tipi Filtre • Pislik Tutucu • Kombi Kalorifer Devresi
Tesisat Filtresi 3/4 Kombi Pislik Tutucu
3/4 kombi tesisat filtresi; kapalı kalorifer devresindeki pas parçacığı, tortu, kum ve montaj kalıntılarının kombinin hidrolik bileşenlerine ulaşmasını azaltmaya yardımcı olan mekanik pislik tutucudur. Y tipi gövde içerisindeki çıkarılabilir süzgeç, su dolaşımıyla taşınan katı parçacıkları filtre haznesinde toplar. Bağlantı ölçüsü, gövde yapısı, akış yönü ve montaj alanı siparişten önce mevcut tesisatla karşılaştırılmalıdır.
Ürün Kimliği ve Bağlantı Bilgileri
- Ürün tipi
- Tesisat pislik tutucu
- Bağlantı ölçüsü
- 3/4 inç
- Gövde biçimi
- Y tipi filtre
- Kullanım hattı
- Kalorifer tesisatı
- Filtreleme yöntemi
- Mekanik süzgeç
- Bakım yapısı
- Sökülebilir filtre kapağı
- Manyetik özellik
- Bulunmaz
- Paket içeriği
- 1 adet tesisat filtresi
3/4 ölçüsü bağlantı çapını ifade eder Ürün başlığındaki 3/4 bilgisi, filtrenin tesisata bağlanan dişli giriş ve çıkış ölçüsüyle ilişkilidir. Filtre elemanının gözenek ölçüsü veya gövdenin fiziksel uzunluğu anlamına gelmez.
Mekanik Tortu Tutma
Tesisat suyuyla taşınan pas kabuğu, kum ve katı kalıntıların filtre elemanı üzerinde toplanmasına yardımcı olur.
Kombi Bileşenlerini Koruma
Uygun konumda kullanıldığında pompa, eşanjör, vana ve dar hidrolik geçişlere ulaşabilecek iri parçacık miktarını azaltır.
Temizlenebilir Yapı
Alt kapak bölümünden erişilebilen süzgeç, tesisat koşullarına göre kontrol edilerek temizlenebilir veya hasarlıysa yenilenebilir.
Teknik Ürün Özeti
| Teknik başlık | Ürün bilgisi |
|---|---|
| Ürün adı | 3/4 İnç Kombi Tesisat Filtresi / Y Tipi Pislik Tutucu |
| Parça sınıfı | Mekanik tesisat filtresi |
| Bağlantı ölçüsü | 3/4 inç |
| Bağlantı biçimi | Bu ürün grubunda çoğunlukla iki taraflı iç dişli bağlantı kullanılır; güncel ürünün diş yapısı fiziksel olarak doğrulanmalıdır |
| Gövde tipi | Y tipi, alt bölümünde temizleme kapağı bulunan filtre gövdesi |
| Gövde malzemesi | Piyasada çoğunlukla pirinç veya sarı metal gövdeyle sunulur; stoktaki ürünün kesin alaşımı üretici veya tedarik bilgisiyle doğrulanmalıdır |

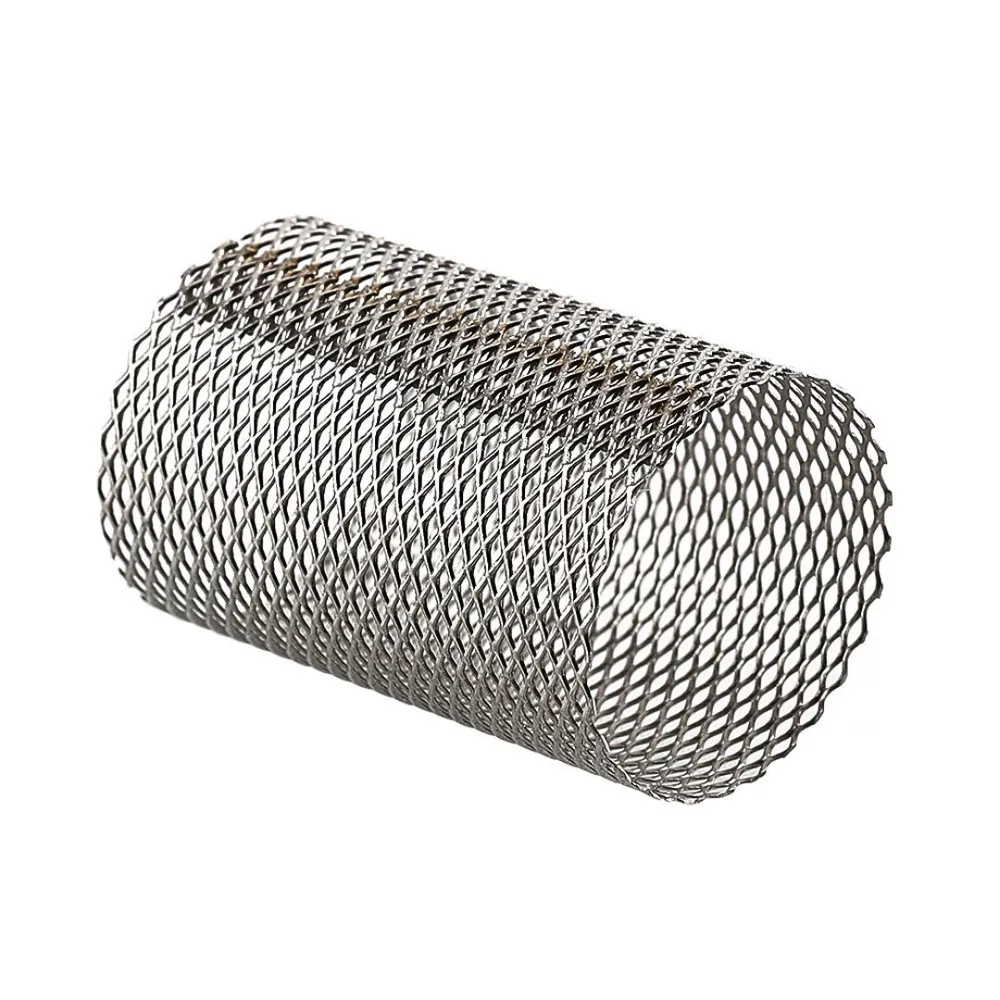

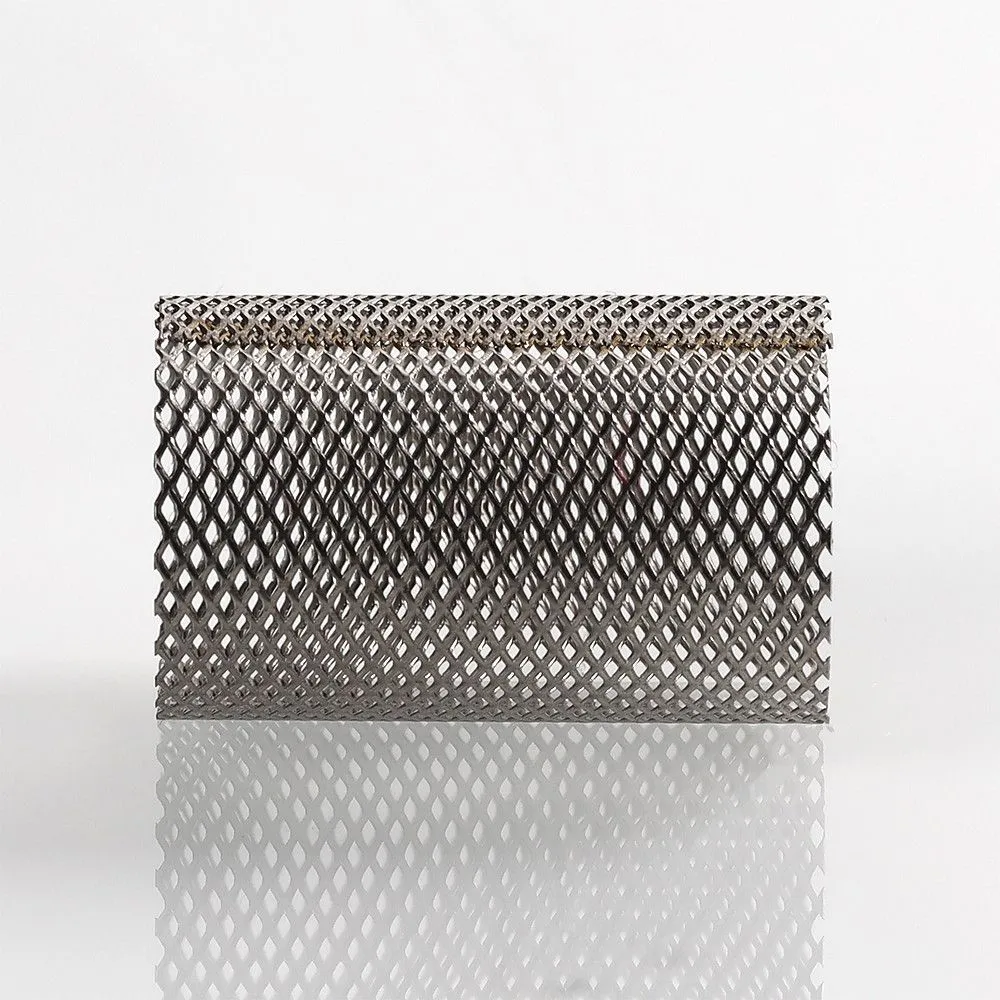

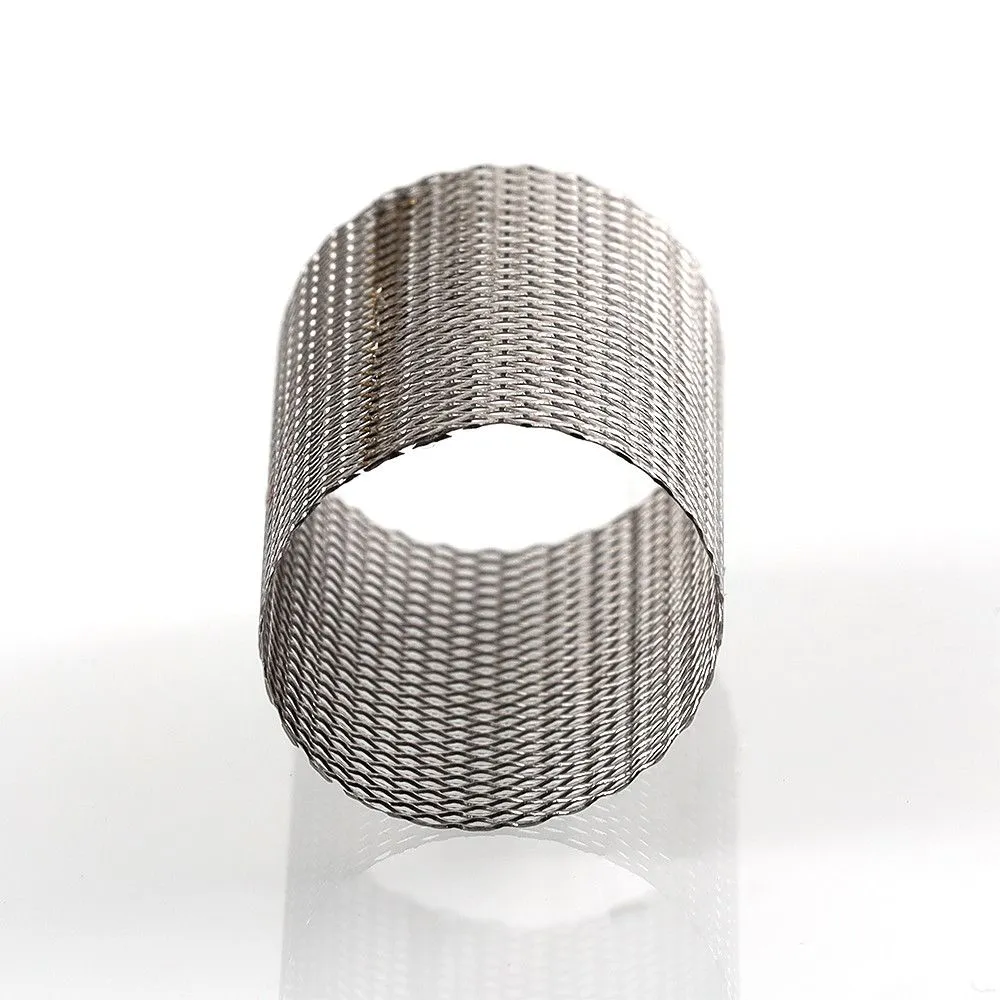

| Filtre elemanı | Çıkarılabilir metal süzgeç; malzeme ve gözenek ölçüsü ürün teknik kartına göre kontrol edilmelidir |
| Temel görev | Tesisat suyunda dolaşan katı parçacıkların kombiye ulaşmasını azaltmak |
| Önerilen kullanım noktası | Cihaz ve tesisat projesine bağlı olarak kombinin kalorifer dönüş hattı veya korunması gereken ekipmanın giriş bölümü |
| Akış yönü | Gövde üzerindeki yön oku esas alınarak |
| Montaj konumu | Filtre kapağına bakım erişimi bırakılmalı; standart Y tipi uygulamalarda hazne bölümü aşağı yönlendirilmelidir |
| Manyetik tutma | Bulunmaz; demir oksit parçacıkları için manyetik filtreyle aynı işlevi sağlamaz |
| Kireç önleme | Çözünmüş kireç ve su sertliğini gidermez; mekanik parçacık filtresidir |
| Basınç ve sıcaklık sınırı | Marka ve üretim serisine göre değişebileceğinden ürün etiketi veya teknik föy üzerinden doğrulanmalıdır |
| Paket içeriği | 1 adet filtre gövdesi ve iç süzgeç; ek rakor, vana veya bağlantı elemanı ayrıca gösterilmiyorsa dahil değildir |
| Montaj sınıfı | Yetkin tesisat veya kombi teknik servisi uygulaması |
Kesin teknik değerler ürün markasına göre değişebilir Gövde alaşımı, süzgeç malzemesi, gözenek aralığı, maksimum çalışma basıncı ve sıcaklık dayanımı yalnızca “3/4 tesisat filtresi” başlığından belirlenemez. Bu bilgiler güncel ürün etiketi veya üretici teknik dokümanıyla doğrulanmalıdır.
Tesisat Filtresi Nasıl Çalışır?
Kalorifer devresindeki su filtre gövdesine girdiğinde, akış içerisinde taşınan katı parçacıklar metal süzgeç yüzeyiyle karşılaşır. Süzgeç açıklıklarından geçemeyen pas, tortu, kum ve montaj kalıntıları Y biçimli haznede toplanırken filtrelenmiş su tesisat içerisinde dolaşmaya devam eder.
Filtrede biriken kalıntı miktarı arttıkça su geçiş alanı daralabilir ve devredeki akış direnci yükselebilir. Bu nedenle filtre, tesisatın kirlilik durumuna göre belirli aralıklarla kontrol edilmelidir. Sabit bir bakım süresi yerine sistemin çalışma davranışı ve filtredeki birikim esas alınmalıdır.
Temiz filtre dolaşımın korunmasına yardımcı olur Filtre elemanının düzenli kontrol edilmesi, katı parçacıkların tutulmasıyla birlikte tesisat suyunun gereksiz akış direnci oluşmadan dolaşmasına yardımcı olur.
Y Tipi Filtre ile Manyetik Filtre Arasındaki Fark
3/4 Y Tipi Tesisat Filtresi
- Katı parçacıkları süzgeç yüzeyinde mekanik olarak tutar.
- Kompakt ve servis edilebilir bir gövde yapısına sahiptir.
- Pas kabuğu, kum ve montaj kalıntılarını azaltmaya yardımcı olur.
- Mıknatıs içermeyen standart pislik tutucu sınıfındadır.
- Filtre kapağı açılarak süzgece erişilebilir.
Manyetik Tesisat Filtresi
- Demir içerikli metal oksit parçacıklarını mıknatısla toplar.
- İnce manyetit çamuruna karşı ilave koruma sağlayabilir.
- Gövde ve bakım yöntemi standart Y filtreden farklıdır.
- Mıknatıs gücü ve filtre hacmi ürüne göre değişir.
- Bu ürünle aynı parça olarak değerlendirilmemelidir.
Standart pislik tutucu, manyetik filtre yerine geçmez Y tipi filtre katı kalıntıları mekanik olarak süzer. Tesisatta dolaşan çok ince demir oksit çamurunun tutulması için sistem yapısına uygun manyetik filtre veya tortu ayırıcı ayrıca değerlendirilebilir.
Kireç Filtresi ile Karıştırılmamalıdır
Tesisat pislik tutucusu, su içerisinde fiziksel olarak dolaşan katı parçacıkları süzmek için kullanılır. Suda çözünmüş kalsiyum ve magnezyum minerallerini gidermez; su sertliğini düşürmez ve kimyasal kireç önleyici işlem gerçekleştirmez.
Tuttuğu Kalıntılar
- Pas kabukları
- Kum ve iri tortu
- Boru içi montaj kalıntıları
- Conta ve sızdırmazlık kalıntıları
- Süzgeç açıklığından büyük katı parçacıklar
Gidermediği Unsurlar
- Suda çözünmüş kireç mineralleri
- Su sertliği
- Kimyasal korozyon etkileri
- Süzgeçten küçük mikroskobik parçacıkların tamamı
- Tesisatta önceden oluşmuş tüm çamur tabakası
Kombi Tesisatında Kullanım Konumu
Kombi üreticilerinin tesisat şemalarında kalorifer dönüş hattında pislik tutucu kullanılması sıklıkla istenir. Dönüş hattına yerleştirilen filtre, radyatör ve borulardan taşınan kalıntıların kombinin pompa ve eşanjör grubuna girmeden önce tutulmasına yardımcı olur.
Montajda Kontrol Edilecekler
- Gövde üzerindeki akış yönü oku
- Tesisat bağlantısının 3/4 ölçüsünde olması
- Filtre kapağına bakım için erişim kalması
- Haznenin tortuyu toplayabilecek konumda bulunması
- Bağlantıların kasıntısız ve ekseninde yapılması
- Filtrenin sıcak yüzeylerden zarar görmemesi
Tesisat Üzerinden Doğrulama
- Kombinin kalorifer gidiş ve dönüş hatları
- Boru ve vana bağlantı çapları
- Mevcut filtrenin toplam gövde uzunluğu
- Dişli bağlantıların iç veya dış yapısı
- Filtre kapağının açılabileceği servis boşluğu
- Kombi montaj kılavuzundaki hidrolik şema
Akış yönü ters çevrilmemelidir Filtre gövdesi üzerindeki yön oku, tesisat suyunun akış yönüyle aynı olmalıdır. Ters veya uygunsuz konumlandırma filtreleme performansını ve bakım sırasında tortunun tahliye davranışını olumsuz etkileyebilir.
Filtre Tıkanıklığına İşaret Edebilecek Belirtiler
- Kalorifer devresindeki su dolaşımının zayıflaması
- Peteklerin geç veya dengesiz ısınması
- Kombi gidiş sıcaklığının normalden hızlı yükselmesi
- Dönüş suyunun beklenenden düşük kalması
- Pompa bölgesinden zorlanma veya akış sesi duyulması
- Debi ve dolaşımla ilişkili cihaz uyarılarının görülmesi
- Filtre giriş ve çıkışı arasında belirgin sıcaklık farkı oluşması
- Yeni veya temizlenmiş tesisatta kısa sürede tortu birikmesi
Bu belirtiler yalnızca filtre tıkanıklığından kaynaklanmaz Pompa arızası, tesisatta hava, kapalı vana, kirli eşanjör, yanlış balans, düşük sistem basıncı veya boru hattındaki daralma da benzer dolaşım sorunları oluşturabilir. Teknik teşhis birlikte yapılmalıdır.
Filtre Gövdesi ve Süzgeç Kontrolleri
Gövde Kontrolleri
- Dişli bağlantılarda çatlak veya deformasyon
- Gövde yüzeyinde darbe ve ezilme
- Kapak çevresinde su ve oksit izi
- Anahtar ağızlarında aşırı zorlanma
- Akış yönü işaretinin okunabilir olması
- Bağlantı ekseninde kasıntı bulunmaması
Süzgeç Kontrolleri
- Filtre yüzeyinde yoğun tortu birikimi
- Süzgeç telinde ezilme veya yırtılma
- Filtre elemanının yuvasına doğru oturması
- Kapak contasında sertleşme veya kesik
- Süzgeçte kalıcı korozyon bulunmaması
- Temizlik sonrasında geçişlerin açık kalması
Hasarlı süzgeç filtreleme görevini yerine getiremez Ezilmiş, yırtılmış veya yuvasına oturmayan filtre elemanı kullanılmamalıdır. Uygun yedek süzgeç bulunamıyorsa ürünün tamamının değiştirilmesi gerekebilir.
Doğru Ürün Seçimi İçin Kontrol Listesi
- Tesisat bağlantısının 3/4 inç olduğunu doğrulayın.
- Aranan ürünün Y tipi mekanik pislik tutucu olduğunu kontrol edin.
- İç diş ve dış diş bağlantı yapısını karşılaştırın.
- Mevcut filtrenin toplam montaj uzunluğunu ölçün.
- Gövde üzerindeki akış yönü ve tesisat yönünü inceleyin.
- Filtre kapağının açılması için yeterli servis alanı bırakılabildiğini kontrol edin.
- Gövde ve filtre elemanı malzemesini ürün kartından doğrulayın.
- Maksimum çalışma sıcaklığı ve basınç değerini teknik föyden kontrol edin.
- Standart filtre mi, manyetik filtre mi gerektiğini doğru belirleyin.
- Conta, rakor veya vana gibi ek parçaların pakete dahil olup olmadığını doğrulayın.
Eski filtre fotoğrafı doğru eşleştirmeyi kolaylaştırır Tesisattaki mevcut filtrenin genel görünümü, iki bağlantı ucu, gövde üzerindeki ölçü bilgisi ve montaj konumu ayrı ayrı görüntülenmelidir.
Bakım ve Tesisat Güvenliği
Filtre kapağı kapalı ve basınçlı kalorifer devresine bağlıdır. Bakım veya değişim öncesinde kombi kapatılmalı, tesisat suyunun soğuması beklenmeli ve ilgili hat yetkin teknik servis tarafından basınçsız hâle getirilmelidir.
- Basınçlı ve sıcak tesisatta filtre kapağı açılmamalıdır.
- Filtre giriş ve çıkışındaki vanaların çalışma durumu kontrol edilmelidir.
- Süzgeç temizlenirken tel yapısı ezilmemeli veya delinmemelidir.
- Kapak contası sertlik, kesik ve deformasyon açısından incelenmelidir.
- Dişli gövde aşırı kuvvetle sıkılarak çatlatılmamalıdır.
- Montaj sonrasında bağlantılar kontrollü biçimde kaçak testine alınmalıdır.
- Filtrenin temizliği sonrasında tesisat basıncı yeniden kontrol edilmelidir.
- Kombinin ısıtma dolaşımı ve sıcaklık davranışı gözlenmelidir.
Sıcak ve basınçlı su yaralanmaya neden olabilir Filtre kapağı tesisat basıncı tamamen düşürülmeden gevşetilmemelidir. Montaj, temizlik ve sızdırmazlık kontrolü yetkin tesisat veya kombi teknik servisi tarafından gerçekleştirilmelidir.
Sık Sorulan Sorular
3/4 tesisat filtresi ne işe yarar?
Kalorifer devresinde dolaşan pas, kum, tortu ve diğer katı parçacıkların kombinin hidrolik bileşenlerine ulaşmasını azaltmaya yardımcı olur.
Ürün kombinin hangi hattına takılır?
Cihazın montaj şemasına bağlı olmakla birlikte kombi tesisatlarında genellikle kalorifer dönüş hattında kullanılır. Gövde üzerindeki akış yönü oku dikkate alınmalıdır.
3/4 ölçüsü bütün kombilere uyar mı?
Hayır. Birçok kombinin kalorifer bağlantısı 3/4 olsa da mevcut boru, vana, rakor ve diş yapısı ayrıca kontrol edilmelidir.
Bu filtre manyetik midir?
Hayır. Standart Y tipi mekanik pislik tutucudur. Manyetik filtrelerde demir içerikli parçacıkları toplayan ayrıca bir mıknatıs bulunur.
Tesisattaki kireci önler mi?
Çözünmüş kireç minerallerini veya su sertliğini gidermez. Yalnızca süzgeç açıklığından büyük fiziksel parçacıkları tutar.
Filtre ne kadar sürede temizlenmelidir?
Sabit bir süre bütün tesisatlar için geçerli değildir. İlk çalıştırma, tesisat yıkama işlemi ve sistemin kirlilik seviyesine göre kontrol aralığı teknik servis tarafından belirlenmelidir.
Filtre tıkanırsa kombi arıza yapar mı?
İleri düzey tıkanma su dolaşımını azaltabilir ve kombinin sıcaklık davranışını etkileyebilir. Ancak dolaşım sorunlarında pompa, hava, vana ve eşanjör gibi diğer ihtimaller de kontrol edilmelidir.
Filtre kapağı yukarı bakacak şekilde takılabilir mi?
Standart Y tipi filtrelerde tortunun haznede toplanabilmesi ve bakımın uygun yapılabilmesi için filtre kapağının aşağı yönlendirilmesi tercih edilir. Kesin montaj konumu ürün üreticisinin talimatına göre belirlenmelidir.
Proser Kombi Parça Deposu Ürün Desteği
Sipariş öncesinde mevcut tesisat filtresinin genel görünümünü, bağlantı uçlarını, gövde üzerindeki ölçü bilgisini ve kombinin alt bağlantılarını gösteren fotoğrafları iletebilirsiniz. Proser ekibi; 3/4 bağlantı ölçüsü, gövde yapısı ve tesisattaki montaj alanı üzerinden ürün karşılaştırmasına yardımcı olur.
Önemli Bilgilendirme
Ürünün gövde rengi, yüzey kaplaması, filtre kapağı, süzgeç yapısı ve küçük fiziksel ayrıntıları üretim partisine göre değişebilir. Doğru seçimde yalnızca “3/4 kombi filtresi” başlığı değil; bağlantı dişleri, gövde uzunluğu, akış yönü, çalışma basıncı, sıcaklık sınırı ve ürünün standart ya da manyetik filtre olması birlikte değerlendirilmelidir.
