Ariston • 60000868-01 • Orijinal Ateşleme Elektrodu • Clas HE / E-Combi / Genus HE

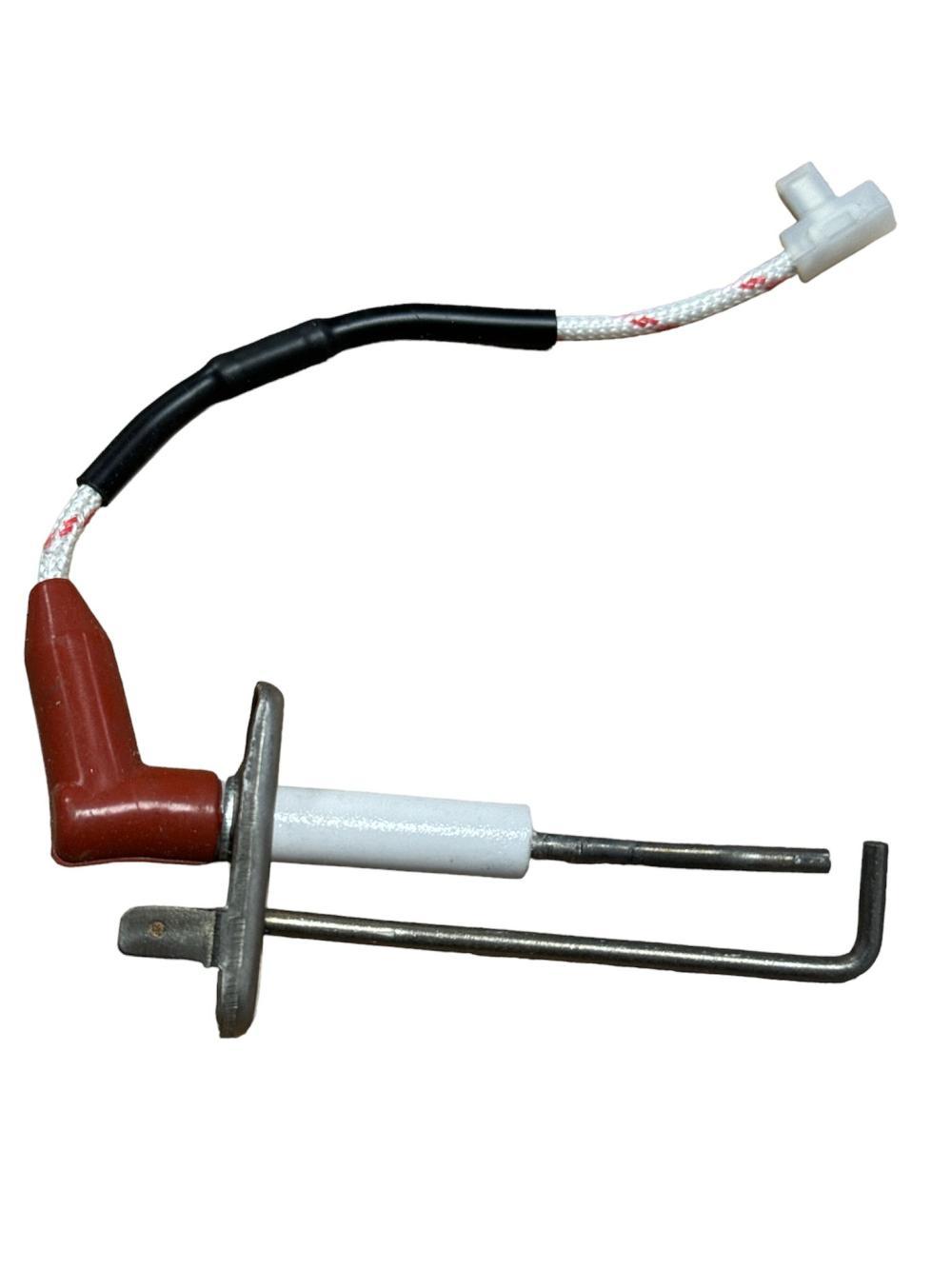

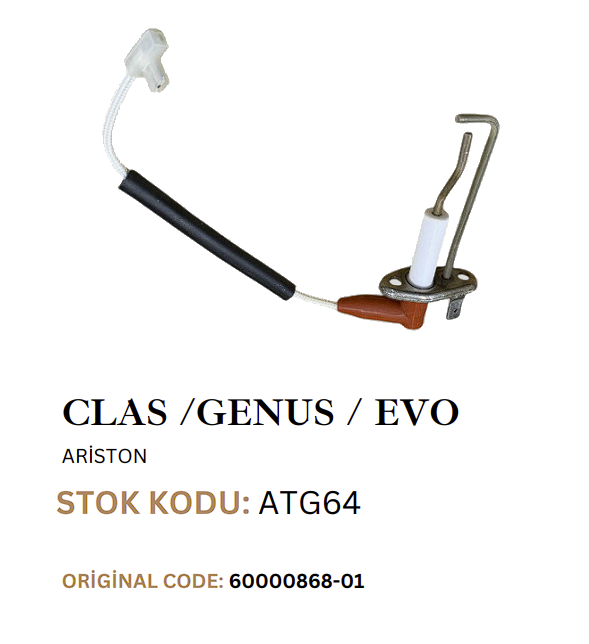

Ateşleme Elektrodu Ariston Orijinal Kod 60000868-01
Ariston 60000868-01 orijinal ateşleme elektrodu; Clas HE, Clas HE EVO, Clas HE R, E-Combi, E-Combi EVO, E-System EVO ve Genus HE ailesinin uygun kombi revizyonlarında, brülörde yanmayı başlatan yüksek gerilimli kıvılcımın kontrollü noktada oluşturulmasına yardımcı olan seramik yalıtımlı yanma sistemi parçasıdır. Ürün, önceki 60000868 referansının güncellenmiş devam kodu olarak da listelenmektedir. Kesin seçim için cihazın tam ürün kodu, seri numarası ve eski elektrodun bağlantı geometrisi birlikte kontrol edilmelidir.
Ürün Kimliği ve Kod Ayrımı
- Ürün markası
- Ariston
- Orijinal kod
- 60000868-01
- Önceki referans
- 60000868
- Ürün tipi
- Ateşleme elektrodu
- Ana cihaz grubu
- Clas HE / Clas HE EVO
- Diğer cihaz grubu
- E-Combi / E-System EVO
- Genus grubu
- Genus HE uygun revizyonları
- Ürün durumu
- Orijinal yedek parça
60000868 yerine 60000868-01 kodu kullanılmaktadır
60000868 eski parça numarasıyla yapılan sorgularda güncel ürün
60000868-01 koduyla karşılaşılabilir. Paket veya stok kaydında “-01”
uzantısının bulunması, üretici parça numarasındaki güncellemeyi ifade eder.
Genus HE ile Genus One aynı ürün ailesi değildir
60000868-01 kodu resmî uyumluluk kayıtlarında Genus HE cihazlarıyla
ilişkilendirilmektedir. Genus One veya yeni nesil One serilerinde bu
elektrodun kullanıldığı, cihazın tam ürün ve seri numarası görülmeden
kesin olarak kabul edilmemelidir.
Kontrollü Ateşleme
Ateşleme ünitesinden gelen yüksek gerilimi brülör üzerinde kıvılcıma dönüştürerek gaz-hava karışımının güvenilir biçimde tutuşmasına yardımcı olur.
Seramik Yalıtım
Elektrot milini çevredeki metal yüzeylerden elektriksel olarak ayırarak kıvılcımın istenmeyen noktalara kaçmasını sınırlandırır.
Orijinal Geometri
Elektrot ucu, seramik uzunluğu, sabitleme noktası ve terminal yapısı ilgili Ariston brülör grubuna uygun biçimde tasarlanmıştır.
Teknik Ürün Özeti
| Teknik başlık | Ürün bilgisi |
|---|---|
| Ürün adı | Ariston Orijinal Kombi Ateşleme Elektrodu |
| Üretici parça kodu | 60000868-01 |
| Önceki parça kodu | 60000868 |
| Parça sınıfı | Kombi brülör kıvılcım elektrodu / ateşleme elektrot grubu |
| Ürün niteliği | Ariston orijinal yedek parça |
| Temel görevi | Ateşleme ünitesinden gelen yüksek gerilimin brülör bölgesinde kontrollü kıvılcıma dönüşmesine yardımcı olmak |
| Uyumlu ana platformlar | Clas HE, Clas HE EVO, Clas HE R, Clas HE System EVO, E-Combi, E-Combi EVO, E-System EVO ve Genus HE uygun cihaz revizyonları |
| Elektrot yapısı | Yüksek sıcaklığa dayanıklı seramik izolatör, metal elektrot çubuğu, bağlantı terminali ve sabitleme gövdesi |
| Elektrik bağlantısı | Uygun yüksek gerilim ateşleme kablosu üzerinden; terminal yapısı eski parça ve cihaz elektrik şemasıyla karşılaştırılarak |
| Elektrot uç konumu | Brülör geometrisine göre üretici servis verisi esas alınmalıdır; kullanıcı tarafından gelişigüzel bükülmemelidir |
| İyonizasyon işlevi | Bu ürün ateşleme elektrodu olarak listelenmektedir. Uygun cihazlarda alev algılama için ayrı 60000867-01 iyonizasyon elektrodu kullanılabilir |
| Elektrot contası | Uygun cihazlarda 60000286-01 referanslı elektrot contası ayrı parça olarak listelenebilir |
| Ateşleme kablosu | Cihaz revizyonuna göre ayrı ürün olabilir; paket görselinde bulunmuyorsa elektrotla birlikte gönderildiği varsayılmamalıdır |
| Paket içeriği | Güncel Ariston paket ve ürün görseli esas alınmalıdır. Conta, kablo ve montaj elemanları ayrıca gösterilmiyorsa dahil kabul edilmemelidir |
| Montaj sınıfı | Yetkin gaz yakıcı cihaz teknik servisi uygulaması |
Paket içeriği ayrıca doğrulanmalıdır
Ürün bazı kataloglarda elektrot kiti olarak tanımlanabilmektedir. Ancak
ateşleme kablosu, elektrot contası veya sabitleme elemanlarının her pakette
bulunduğu varsayılmamalıdır.
Ateşleme Elektrodu Nasıl Çalışır?
Kombi sıcak su veya kalorifer talebi aldığında elektronik kontrol ünitesi, gerekli güvenlik kontrollerinin ardından fan ve gaz valfiyle birlikte ateşleme sırasını yönetir. Ateşleme ünitesinin ürettiği yüksek gerilim kablo üzerinden elektrot grubuna iletilir.
Elektrot ucu ile brülörün referans yüzeyi arasında elektriksel atlama meydana gelir. Oluşan kıvılcım, brülör yüzeyindeki hazırlanmış gaz-hava karışımının tutuşmasını sağlar. Kıvılcımın doğru noktada oluşabilmesi için elektrot geometrisi, seramik yalıtım, kablo bağlantısı ve cihaz topraklaması uygun durumda olmalıdır.
Orijinal elektrot doğru kıvılcım noktasının korunmasına yardımcı olur
Metal uç uzunluğu ve açısı, seramik gövde ölçüsü ve montaj bağlantısı
brülör yapısıyla eşleştiğinde ateşleme kıvılcımı tasarlanan bölgeye
yönlendirilir.
Ateşleme Elektrodu ile İyonizasyon Elektrodu Arasındaki Fark
60000868-01 Ateşleme Elektrodu
- Brülörün ilk tutuşması için kıvılcım oluşturur.
- Yüksek gerilimli ateşleme ünitesiyle çalışır.
- Elektrot ucu ile brülör arasındaki konum önemlidir.
- Seramik çatlağı kıvılcım kaçağı oluşturabilir.
- Bu ürün kartındaki parça bu görev için kullanılır.
60000867-01 İyonizasyon Elektrodu
- Brülörde alev oluştuktan sonra alevi algılar.
- Kontrol kartına düşük seviyeli iyonizasyon sinyali iletir.
- Topraklama ve yanma kalitesi sinyali etkileyebilir.
- Birçok uyumlu cihazda ayrı parça olarak kullanılır.
- Ateşleme elektroduyla karıştırılmamalıdır.
Kıvılcım oluşması alev algılamasının doğru olduğunu göstermez
Kombi ateşleme yapmasına rağmen alevi algılayamıyorsa iyonizasyon elektrodu,
cihaz topraklaması, kablo bağlantıları, yanma kalitesi ve elektronik kart
ayrıca kontrol edilmelidir.
Resmî Kayıtlarda İlişkilendirilen Ariston Serileri
60000868-01 referanslı elektrot, farklı kapasite ve sistem tiplerindeki çok sayıda Ariston cihazıyla ilişkilendirilmektedir. Aşağıdaki seri grupları genel bir uyumluluk çerçevesi sunar; kesin eşleştirme cihazın tam ürün ve seri numarası üzerinden yapılmalıdır.
Clas HE ve Clas HE EVO
- Clas HE 18 FF System
- Clas HE 24 FF ve 24 FF System
- Clas HE 30 FF ve 30 FF System
- Clas HE 38 FF
- Clas HE EVO 24, 30 ve 38
- Clas HE R 12, 18 ve 24
- Clas HE System EVO 18, 24 ve 30
E-Combi, E-System ve Genus HE
- E-Combi 24 FF, 30 FF ve 38 FF
- E-Combi EVO 24, 30 ve 38 FF
- E-Combi EVO uygun doğalgaz ve LPG revizyonları
- E-System EVO 24 ve 30
- Genus HE 24, 30 ve 38
- Genus HE 24 ve 30 System uygun revizyonları
Model adı yerine cihaz ürün kodu önceliklidir
Aynı ticari model adı, farklı üretim yılı veya ülke versiyonlarında
değişen brülör ve elektrot düzenleriyle bulunabilir. Cihaz etiketindeki
altı veya yedi haneli ürün kodu ve uzun seri numarası mutlaka
karşılaştırılmalıdır.
Elektrot Arızasına İşaret Edebilecek Belirtiler
- Ateşleme talebi sırasında kıvılcım sesinin duyulmaması
- Kıvılcım bulunmasına rağmen brülörün düzenli biçimde tutuşmaması
- Kombinin art arda ateşleme denemesi gerçekleştirmesi
- Cihazın ateşleme başarısızlığı nedeniyle güvenlik duruşuna geçmesi
- Kıvılcımın elektrot ucundan farklı bir metal yüzeye atlaması
- Seramik izolatörde çatlak, kırık veya yanık izi bulunması
- Metal elektrot ucunda eğilme, aşınma veya oksitlenme görülmesi
- Yüksek gerilim terminalinde gevşeklik veya temas kaybı oluşması
- Ateşlemenin aralıklı, gecikmeli veya sert biçimde gerçekleşmesi
Ateşleme sorunu her zaman elektrottan kaynaklanmaz
Ateşleme ünitesi, yüksek gerilim kablosu, elektronik kart, gaz valfi,
gaz giriş basıncı, fan, brülör, baca sistemi ve cihaz topraklaması benzer
belirtiler oluşturabilir.
Ateşleme Arızasında Ayırıcı Teknik Kontrol
Elektrotla İlişkili Olasılıklar
- Seramik yalıtımın çatlaması
- Metal ucun aşınması veya eğilmesi
- Elektrot ile brülör konumunun bozulması
- Yüzeyde yoğun yanma kalıntısı oluşması
- Terminal bağlantısında oksitlenme bulunması
- Sabitleme gövdesinin gevşemesi
Diğer Olası Nedenler
- Ateşleme ünitesinin yüksek gerilim üretmemesi
- Ateşleme kablosunda kopukluk veya izolasyon kaçağı
- Gaz valfinin açılmaması
- Gaz giriş basıncının cihaz değerine uygun olmaması
- Fan veya hava-gaz yolunda çalışma problemi
- Brülör yüzeyinde kirlenme veya deformasyon
- Elektronik kartın ateşleme sırasını tamamlayamaması
Kıvılcım yoksa doğrudan parça değişimi yapılmamalıdır
Elektrot sağlam olsa bile ateşleme ünitesi veya kablo yüksek gerilimi
iletmiyorsa kıvılcım oluşmaz. Arıza, yetkin servis tarafından ölçüm ve
çalışma testleriyle ayrıştırılmalıdır.
Seramik, Elektrot Ucu ve Terminal Kontrolleri
Seramik İzolatör
- Çatlak, kırık ve yüzeysel kaçak izi bulunmamalıdır.
- Yoğun nem, is veya iletken kalıntı görülmemelidir.
- Metal elektrot seramik içerisinde gevşek olmamalıdır.
- Seramik gövde darbeye ve yan kuvvete maruz bırakılmamalıdır.
- Hasarlı seramik yeniden kullanıma uygun kabul edilmemelidir.
Metal Uç ve Bağlantı
- Elektrot ucu erimiş veya aşırı incelmiş olmamalıdır.
- Uç geometrisi eski parçayla aynı olmalıdır.
- Terminal bağlantısı gevşek ve oksitli olmamalıdır.
- Sabitleme yüzeyinde eğilme bulunmamalıdır.
- Conta yüzeyi temiz ve hasarsız olmalıdır.
Elektrot ucu rastgele bükülmemelidir
Metal uca uygulanacak kontrolsüz kuvvet seramik gövdede gözle görülmeyen
çatlak oluşturabilir. Elektrot konumu yalnızca ilgili cihazın servis
verilerine göre değerlendirilmelidir.
Doğru Parça Seçimi İçin Kontrol Listesi
- Üretici parça kodunun 60000868-01 olduğunu doğrulayın.
- Eski kayıtlarda 60000868 kodunun bulunabileceğini dikkate alın.
- Cihazın Clas HE, E-Combi, E-System EVO veya Genus HE grubunu kontrol edin.
- Kombinin tam model, kapasite ve sistem tipini belirleyin.
- Cihaz etiketindeki ürün ve seri numarasını kaydedin.
- Eski elektrot ucunun biçimini ve uzunluğunu karşılaştırın.
- Seramik gövde uzunluğu ve yerleşimini inceleyin.
- Sabitleme yüzeyi ve bağlantı noktalarını kontrol edin.
- Yüksek gerilim terminalinin aynı yapıda olduğunu doğrulayın.
- Ateşleme ve iyonizasyon elektrotlarını birbirine karıştırmayın.
- 60000286-01 contanın ayrıca gerekip gerekmediğini kontrol edin.
- Kablo ve montaj elemanlarının paket içeriğini doğrulayın.
Model etiketi ve eski parça fotoğrafı seçim hatasını azaltır
Kombinin etiket bilgileriyle birlikte eski elektrodun metal ucu, seramik
gövdesi, terminali ve sabitleme bölgesi ayrı ayrı görüntülenmelidir.
Elektrot Contası ve Sızdırmazlık
Ateşleme elektrodu brülör ve yanma grubu üzerinde çalıştığından bağlantı bölgesindeki conta, yüzeyin tasarlanan biçimde kapanmasına yardımcı olur. İlgili cihazlarda 60000286-01 referanslı conta ayrı parça olarak listelenebilmektedir.
- Sertleşmiş veya şekli bozulmuş eski conta yeniden kullanılmamalıdır.
- Conta biçimi elektrot bağlantı yüzeyiyle eşleşmelidir.
- Eski conta kalıntıları montaj yüzeyinde bırakılmamalıdır.
- Sabitleme sırasında seramik gövdeye yan kuvvet uygulanmamalıdır.
- Montaj sonrasında yanma ve atık gaz güvenliği servis tarafından kontrol edilmelidir.
Conta ve kablo ayrı ürün olabilir
Ateşleme elektrodu, elektrot contası ve yüksek gerilim kablosu aynı cihazda
birlikte çalışsa da ayrı yedek parça kodlarıyla sunulabilir.
Montaj ve Yanma Güvenliği
Ateşleme elektrodu yüksek gerilim, gaz-hava karışımı ve yanma odasıyla doğrudan ilişkili bir güvenlik parçasıdır. Değişim işleminde elektrot konumu, elektrik bağlantısı, conta, cihaz topraklaması ve yanma davranışı birlikte değerlendirilmelidir.
- Cihaz elektrik ve gaz beslemesinden güvenli biçimde ayrılmalıdır.
- Brülör ve yanma grubunun tamamen soğuması beklenmelidir.
- Ateşleme kablosu ve terminal yalıtımı kontrol edilmelidir.
- Seramik bölüm pense veya sert aletle tutulmamalıdır.
- Elektrot ucu servis verisi dışında şekillendirilmemelidir.
- Hasarlı veya sertleşmiş conta yeniden kullanılmamalıdır.
- Elektrot brülöre göre doğru konumda sabitlenmelidir.
- Montaj sonrasında kıvılcım noktası ve ateşleme sırası kontrol edilmelidir.
- Yanma ve atık gaz güvenliği uygun servis ekipmanıyla doğrulanmalıdır.
Gazlı cihazlarda elektrot değişimi kullanıcı işlemi değildir
Yanlış elektrot geometrisi, çatlak seramik, eksik conta veya hatalı
elektrik bağlantısı; gecikmeli ateşleme, yüksek gerilim kaçağı ve yanma
güvenliği riski oluşturabilir. İşlem yetkin kombi teknik servisi
tarafından yapılmalıdır.
Sık Sorulan Sorular
60000868-01 neyi ifade eder?
Ariston’un belirli Clas HE, E-Combi, E-System EVO ve Genus HE cihazlarında kullanılan orijinal ateşleme elektrodu parça kodudur.
60000868 ile 60000868-01 aynı ürün müdür?
60000868 eski üretici referansıdır. Güncel yedek parça kayıtlarında ürün 60000868-01 koduyla listelenmektedir.
Ürün orijinal Ariston parçası mıdır?
Ürün Ariston orijinal yedek parça koduyla tanımlanmaktadır. Ambalaj, etiket ve güncel tedarik bilgisi sipariş sırasında kontrol edilmelidir.
Clas HE 24 ve 30 cihazlarda kullanılabilir mi?
Ürün bu serilerin uygun kombi ve sistem revizyonlarıyla ilişkilendirilmektedir. Cihazın tam ürün kodu ve seri numarası doğrulanmalıdır.
E-Combi EVO modellerine uyar mı?
24, 30 ve 38 kW E-Combi EVO cihazların uygun revizyonlarında listelenmektedir. Doğalgaz, LPG ve ülke versiyonu ayrımı kontrol edilmelidir.
Genus One kombiye uyar mı?
Resmî uyumluluk listesinde Genus HE serileri bulunmaktadır. Genus One için cihaz seri numarasıyla bağımsız doğrulama yapılmadan uyumlu kabul edilmemelidir.
İyonizasyon elektroduyla aynı parça mıdır?
Hayır. 60000868-01 ateşleme elektrodudur. Uygun cihazlarda 60000867-01 kodlu iyonizasyon elektrodu ayrı parça olarak kullanılır.
Elektrot kıvılcım oluşturuyorsa sağlam mıdır?
Her zaman değil. Kıvılcım yanlış noktadan atlayabilir veya elektrot geometrisi brülöre göre bozulmuş olabilir. Ateşleme sistemi birlikte kontrol edilmelidir.
Kombi ateşleme yapmıyorsa sorun kesin elektrot mudur?
Hayır. Ateşleme ünitesi, kablo, elektronik kart, gaz valfi, gaz beslemesi, fan veya brülör de aynı belirtiyi oluşturabilir.
Elektrot contası pakete dahil midir?
Güncel ürün görseliyle doğrulanmalıdır. 60000286-01 referanslı conta ayrı ürün olarak listelenebildiğinden pakete dahil olduğu varsayılmamalıdır.
Proser Kombi Parça Deposu Uyumluluk Desteği
Sipariş öncesinde kombinin model ve seri etiketini, eski elektrodun metal ucunu, seramik gövdesini, bağlantı terminalini ve brülör üzerindeki montaj konumunu gösteren fotoğrafları iletebilirsiniz. Proser ekibi; 60000868-01 orijinal kodu, cihaz ürün numarası ve fiziksel elektrot yapısı üzerinden parça karşılaştırmasına yardımcı olur.
Önemli Bilgilendirme
Ürünün ambalajı, seramik tonu, terminal ayrıntısı ve küçük üretim özellikleri tedarik partisine göre değişebilir. Doğru seçimde yalnızca “Ariston ateşleme elektrodu” başlığı değil; 60000868-01 orijinal kodu, cihazın tam model ve ürün numarası, seri bilgisi, elektrot uç geometrisi, sabitleme yapısı ve eski parçanın fiziksel özellikleri birlikte değerlendirilmelidir.
