Ürün ve Teknik Bilgiler

Mater XP600 Su Basınç Şalteri Ne İşe Yarar?

Mater XP600, kombinin kapalı devre su basıncını belirlenen çalışma aralığı içerisinde kontrol eden bir basınç anahtarıdır. Isıtma sistemindeki su basıncı şalterin iç mekanizmasına ulaştığında, basınca duyarlı diyafram veya hareketli mekanizma elektrik kontaklarının konumunu değiştirir.

Basınç yeterli seviyeye ulaştığında şalter, elektronik kontrol kartına sistemde çalışma için uygun miktarda su bulunduğunu bildiren elektriksel bağlantıyı oluşturur. Basıncın güvenli seviyenin altına düşmesi durumunda kontak konumu değişir ve cihazın susuz veya yetersiz suyla çalışmasının önlenmesine yardımcı olur.

Elektromekanik Çalışma Prensibi

Isıtma devresindeki hidrolik basınç, 1/4 inç bağlantı üzerinden şalterin algılama bölümüne iletilir. Basınç kuvveti, iç mekanizmadaki diyafram veya piston sistemini hareket ettirir. Bu hareket, yay kuvvetiyle dengelenerek elektrik kontaklarının belirlenen basınç noktalarında açılmasını veya kapanmasını sağlar.

Üç soketli yapı genellikle ortak, normalde açık ve normalde kapalı kontak düzeninin kullanılmasına imkân verir. Ancak terminal görevleri cihaz ve şalter revizyonuna göre değişebileceği için bağlantılar eski parça üzerindeki terminal düzeni esas alınarak yapılmalıdır.

• Tesisat suyunun yeterli basınçta bulunup bulunmadığını kontrol eder.
• Basınç durumunu elektrik kontağı üzerinden kontrol kartına iletir.
• Yetersiz su basıncında cihazın çalışmasını sınırlandırmaya yardımcı olur.
• Kazan ve kombi eşanjörünün susuz çalışmaya karşı korunmasını destekler.
• Mekanik basınç hareketini elektriksel açma-kapama sinyaline dönüştürür.

0,2–1,2 Bar Çalışma Aralığının Önemi

Mater XP600 üzerindeki 0,2–1,2 bar değeri, şalterin basınç değişimine tepki verdiği çalışma karakteristiğini ifade eder. Şalter, tesisat basıncının belirli bir seviyeye ulaşmasıyla elektrik kontaklarının durumunu değiştirerek kontrol sistemine bilgi verir.

Açma ve kapama noktaları arasında mekanik histerezis bulunabilir. Bu özellik, basıncın sınır değer çevresinde küçük dalgalanmalar göstermesi durumunda şalter kontaklarının sürekli açılıp kapanmasını önlemeye yardımcı olur.

3 Soketli Terminal Yapısı

XP600 basınç şalterinin 3 soketli bağlantı yapısı, kontrol sistemine farklı kontak durumlarının iletilmesine imkân verir. Soketler dış görünüş bakımından benzer olsa da terminal sıralaması ve kontak görevleri uygulamaya göre farklılık gösterebilir.

Ürünün Öne Çıkan Teknik Özellikleri

• Mater marka ve İtalya menşeli basınç kontrol bileşenidir.
• XP600 model ve XP72AM62.005 ürün koduna sahiptir.
• 0,2–1,2 bar basınç çalışma aralığına sahiptir.
• 3 soketli elektrik terminal yapısı kullanır.

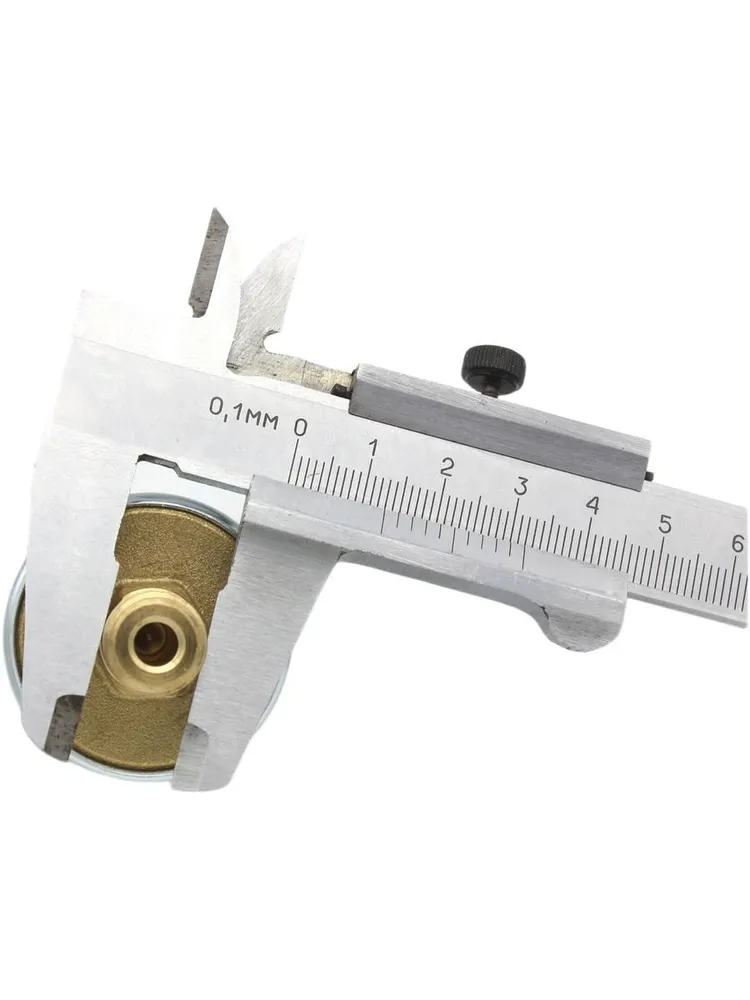

• 1/4 inç dişli hidrolik bağlantıya sahiptir.
• 250V AC ve 10(2)A kontak değerleriyle tanımlanmıştır.
• T125 sıcaklık sınıfına sahiptir.
• Kapalı devre ısıtma sisteminin su basıncı emniyetine katkı sağlar.
• Basınç bilgisini mekanik kontak sistemi üzerinden kontrol kartına iletir.

Basınç Şalteri Arızasında Görülebilecek Belirtiler

• Tesisat basıncı normal olduğu halde kombi düşük su basıncı arızası verebilir.
• Cihaz su basıncını uygun algılamadığı için çalışmayı başlatmayabilir.
• Basınç artırıldığında şalter kontakları konum değiştirmeyebilir.
• Kombi zaman zaman çalışıp zaman zaman basınç arızasına geçebilir.
• Soket hareket ettirildiğinde cihazın çalışma durumu değişebilir.
• Terminal bölgelerinde oksitlenme, kararma veya temas kaybı görülebilir.
• Şalterin 1/4 inç bağlantı bölgesinden su sızıntısı oluşabilir.
• İç mekanizmada tortu veya kireç birikmesine bağlı hareket problemi görülebilir.
• Basınç düşmesine rağmen cihaz korumaya geçmeyebilir.

Profesyonel Arıza Tespitinde Kontrol Edilmesi Gerekenler

• Tesisatın gerçek basıncı güvenilir bir manometre ile ölçülmelidir.
• Şalter kontaklarının basınca göre açılıp kapandığı ölçü aletiyle kontrol edilmelidir.
• Üç terminalin bağlantı görevleri teknik şemaya göre doğrulanmalıdır.
• Kablo soketinde gevşeme veya oksitlenme araştırılmalıdır.
• 1/4 inç dişli bağlantı kanalı tortu ve tıkanıklık açısından incelenmelidir.
• Şalter gövdesinde çatlak, deformasyon veya su izi bulunup bulunmadığı kontrol edilmelidir.
• Kablo grubunda kopukluk veya kısa devre ölçümü yapılmalıdır.
• Elektronik kartın şalter kontak bilgisini doğru okuyup okumadığı değerlendirilmelidir.
• Genleşme tankı ve sistem basınç kararlılığı birlikte kontrol edilmelidir.

Doğru Parça Seçimi İçin Nelere Dikkat Edilmelidir?

Su basınç şalteri seçiminde marka veya dış görünüş tek başına yeterli değildir. Basınç aralığı, kontak düzeni, diş ölçüsü ve soket yapısı cihazın kontrol sistemiyle uyumlu olmalıdır.

• Mater marka bilgisi doğrulanmalıdır.
• XP600 model kodu mevcut parçayla karşılaştırılmalıdır.
• XP72AM62.005 ürün kodu kontrol edilmelidir.
• 0,2–1,2 bar çalışma aralığı aynı olmalıdır.
• 1/4 inç dişli bağlantı yapısı doğrulanmalıdır.
• Ürünün 3 soketli terminal düzenine sahip olduğu kontrol edilmelidir.
• Terminal konumları ve kablo fişi eski parçayla karşılaştırılmalıdır.
• Şalter gövdesinin montaj alanına fiziksel olarak uyduğu doğrulanmalıdır.
• Eski parçanın ürün etiketi ve bağlantıları net biçimde fotoğraflanmalıdır.

Montaj ve Servis Bilgilendirmesi

Basınç şalteri değişiminden önce kombinin elektrik beslemesi kesilmeli, tesisat suyu soğutulmalı ve sistem basıncı sıfıra yakın güvenli seviyeye düşürülmelidir. Eski şalter sökülürken kablo soketinin yönü ve terminal bağlantısı kayıt altına alınmalıdır.

Yeni şalterin 1/4 inç dişli bağlantısı uygun sızdırmazlık yöntemiyle monte edilmeli, gövde aşırı kuvvet uygulanmadan sıkılmalı ve elektrik soketi doğru terminal düzeninde bağlanmalıdır. Sistem yeniden doldurulduktan sonra su kaçağı, kontak değişimi ve cihazın düşük basınç koruması test edilmelidir.

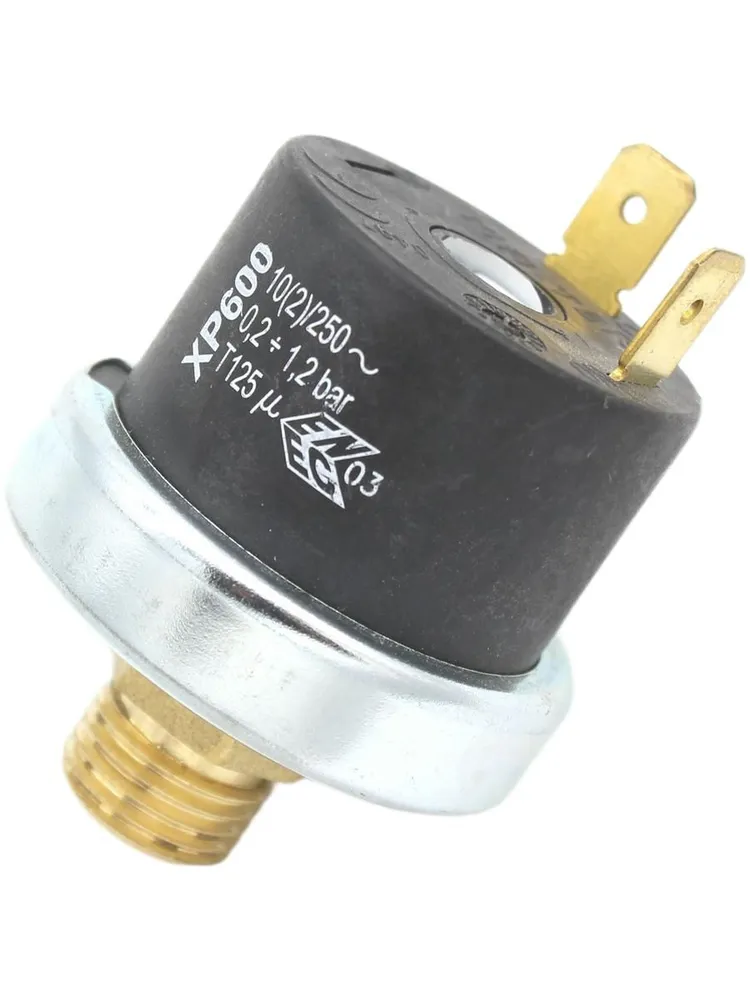

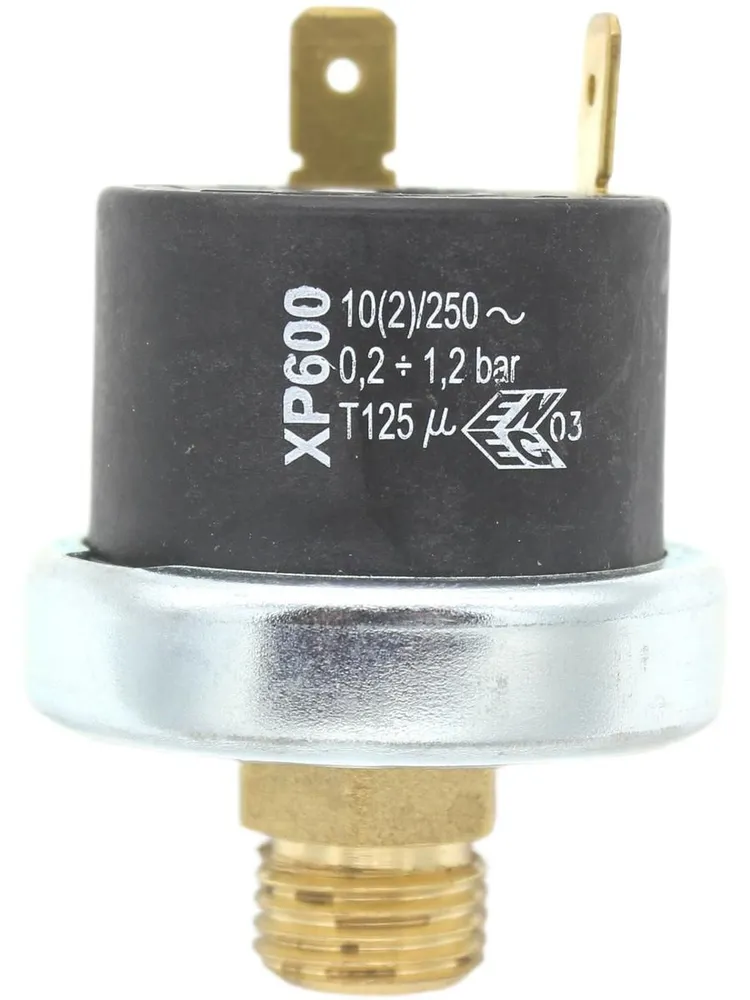

Mater XP600 Teknik Ürün Özeti

Mater XP600 kombi su basınç şalteri, kapalı devre ısıtma sisteminin su basıncını elektromekanik olarak kontrol eden 3 soketli bir basınç sondasıdır. 0,2–1,2 bar çalışma aralığı, 1/4 inç dişli bağlantısı, 250V AC kontak yapısı ve T125 sıcaklık sınıfı ürün seçimindeki temel teknik bilgilerdir.

Tesisat basıncı yeterli olduğunda kontrol kartına çalışma izni verilmesine, basınç uygun seviyenin altına indiğinde ise cihazın korunmasına yardımcı olur. Yanlış basınç algılama, kontak arızası, soket temassızlığı veya bağlantı kaçağı durumlarında uzman servis tarafından kontrol edilerek değişim için değerlendirilir.

Kombi Parça Deposu Proser Uyumluluk Desteği

Mater XP600 basınç şalterinin cihazınıza uygunluğunu doğrulamak için mevcut parçanın ürün kodunu, üç soketli terminal yapısını, 1/4 inç bağlantısını ve cihaz model etiketini bizimle paylaşabilirsiniz. Kombi Parça Deposu Proser olarak kombi su basınç şalteri seçiminde teknik karşılaştırma desteği sağlıyoruz.

Önemli Bilgilendirme

Su basınç şalteri, kombinin yetersiz su basıncıyla çalışmasını önlemeye yardımcı olan önemli bir emniyet bileşenidir. Uyumsuz basınç aralığına, farklı terminal yapısına veya yanlış bağlantı ölçüsüne sahip ürün kullanılması hatalı basınç algılamasına ve cihazın güvenlik fonksiyonlarının bozulmasına neden olabilir.

Sipariş öncesinde Mater XP600 model bilgisi, XP72AM62.005 ürün kodu, 0,2–1,2 bar çalışma aralığı, 1/4 inç dişli bağlantı ve 3 soketli terminal yapısı mutlaka kontrol edilmelidir. Montaj, sızdırmazlık ve kontak testleri uzman teknik servis tarafından gerçekleştirilmelidir.
