MARQUARDT • AB11 • Demirdöküm Neva • Vaillant • Elektronik Basınç Sensörü
Transducer Demirdöküm Neva – Vaillant
Marquardt AB11 transducer; Demirdöküm Neva ve aynı sensör bağlantı yapısını kullanan uygun Vaillant kombilerde kapalı kalorifer devresinin su basıncını algılayarak elektronik kontrol kartına ileten basınç sensörüdür. Mekanik manometreden farklı olarak basınç bilgisini elektriksel sinyale dönüştürür; böylece cihazın yeterli tesisat suyu bulunup bulunmadığını elektronik olarak değerlendirmesine yardımcı olur.
Ürün Kimliği ve Temel Yapısı
- Marka
- Marquardt
- Proser model kodu
- AB11
- Ürün tipi
- Su basınç sensörü
- Diğer adı
- Transducer / transdüser
- Ana uyumluluk
- Demirdöküm Neva
- İlişkili marka
- Vaillant
- Çalışma alanı
- Kalorifer su devresi
- Çalışma tipi
- Elektronik basınç ölçümü
AB11 bir Vaillant OEM parça numarası değildir AB11, Proser ürün/model tanımıdır. Vaillant cihazlarda farklı üretim nesillerinde farklı basınç sensörleri kullanılabildiğinden tam cihaz modeli, seri numarası, soket ve hidrolik bağlantı yapısı karşılaştırılmadan evrensel uyumluluk kabul edilmemelidir.
Elektronik Basınç Ölçümü
Kalorifer devresindeki fiziksel su basıncını algılar ve elektronik kartın değerlendirebileceği elektriksel bir sinyale dönüştürür.
Susuz Çalışma Kontrolü
Sistem basıncı yetersiz olduğunda cihazın güvenlik kontrolüne geçmesi için elektronik karta gerekli basınç bilgisinin sağlanmasına yardımcı olur.
Kompakt Hidrolik Bağlantı
Kombinin hidrolik grubu üzerinde küçük bir alanda çalışır; bağlantı yuvası, O-ring ve elektrik soketi eski sensörle aynı olmalıdır.
Teknik Ürün Özeti
| Teknik başlık | Ürün bilgisi |
|---|---|
| Ürün adı | Marquardt AB11 Demirdöküm Neva – Vaillant Uyumlu Su Basınç Sensörü Transducer |
| Marka | Marquardt |
| Model / stok tanımı | AB11 |
| Parça sınıfı | Elektronik kombi su basınç sensörü / pressure transducer |
| Temel görevi | Kapalı kalorifer devresindeki su basıncını ölçerek elektronik kontrol kartına basınç bilgisi iletmek |
| Ana uyumlu seri | Demirdöküm Neva serisinin aynı sensör yapısını kullanan uygun revizyonları |
| Vaillant uyumluluğu | Aynı elektrik ve hidrolik sensör yapısını kullanan seçili Vaillant cihaz revizyonlarında değerlendirilebilir; kesin cihaz modeli ayrıca doğrulanmalıdır |
| Ölçülen ortam | Kombinin kapalı primer kalorifer su devresi |
| Çalışma prensibi | Hidrolik basıncı elektronik kart tarafından okunabilen elektriksel sinyale dönüştüren sensör yapısı |
| Elektrik bağlantısı | Soketli bağlantı; pin sayısı, soket geometrisi ve kilit yönü mevcut parçayla karşılaştırılmalıdır |
| Besleme / sinyal değeri | Kesin çalışma gerilimi ve sinyal karakteristiği güncel ürün etiketi veya teknik doküman üzerinden doğrulanmalıdır |
| Hidrolik bağlantı | Sensörün üretim versiyonuna göre geçme, kilitlenen veya O-ringli bağlantı yapısı bulunabilir; eski ürün esas alınmalıdır |
| Basınç ölçüm aralığı | Kesin sensör ölçüm aralığı doğrulanmış teknik föy bulunmadan sabit bir değer olarak belirtilmemelidir |
| Mekanik manometre ilişkisi | Manometre basıncı kullanıcıya gösterir; transducer ise ölçüm bilgisini elektronik karta iletir |

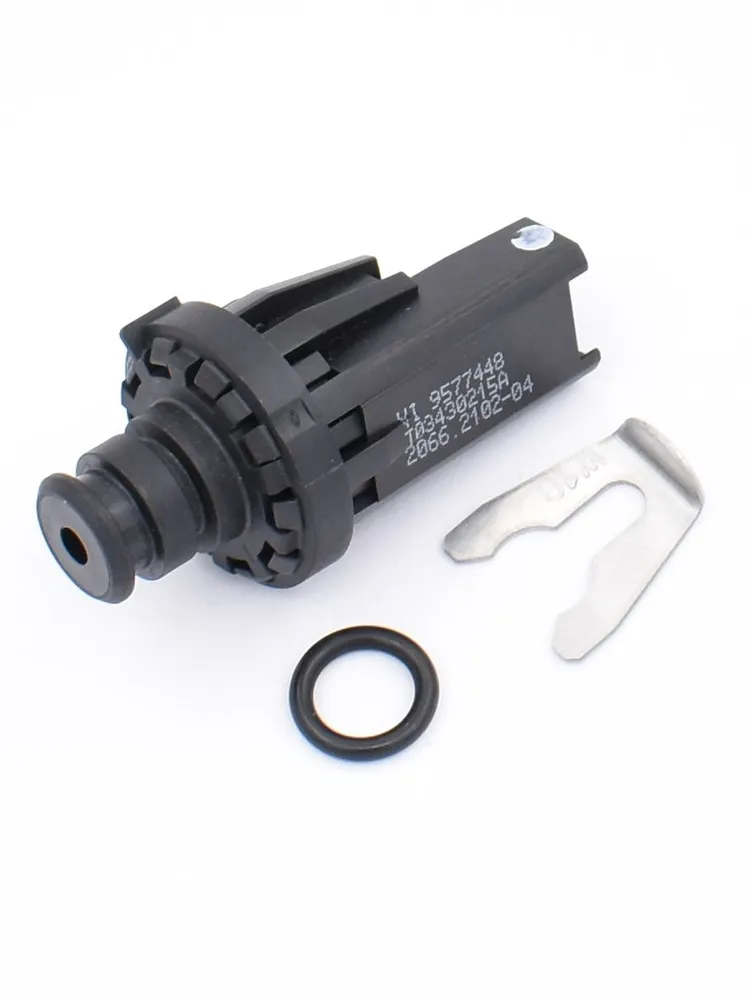

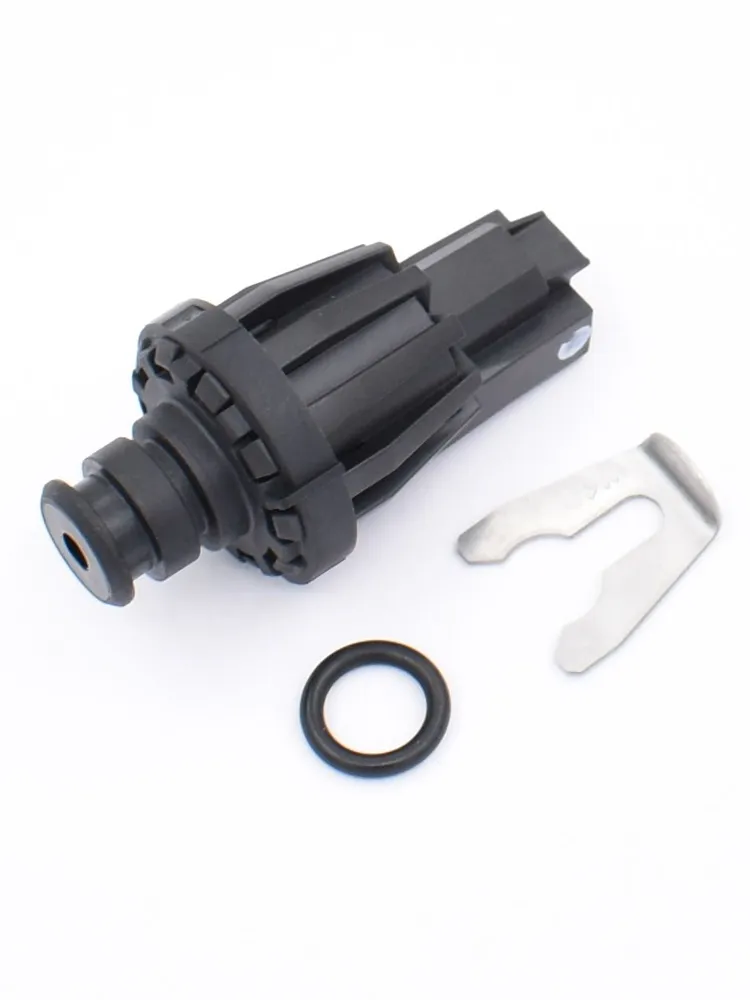

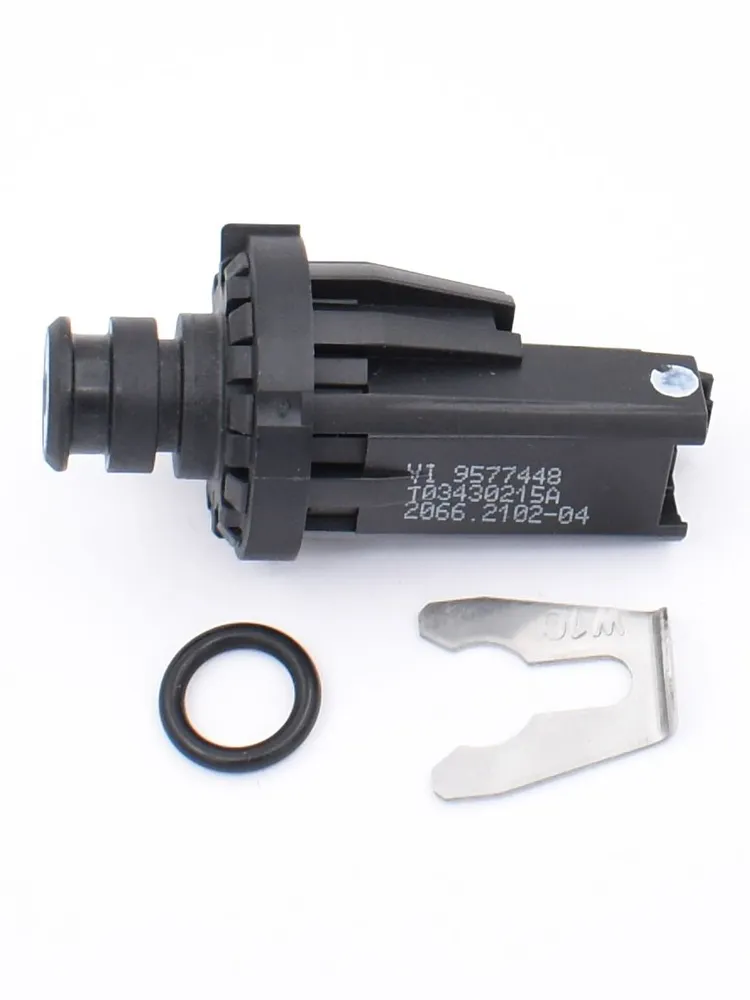

| Paket içeriği | 1 adet AB11 basınç sensörü; O-ring, klips veya diğer bağlantı parçaları güncel ürün görselinden doğrulanmalıdır |
| Montaj sınıfı | Elektronik kart ve basınçlı su devresiyle ilişkili olduğundan yetkin kombi teknik servisi uygulaması |
Transducer basıncı oluşturmaz veya düzenlemez Sensörün görevi mevcut sistem basıncını ölçmektir. Kombiye su ekleme işlemini doldurma musluğu, aşırı basınç tahliyesini ise emniyet ventili gerçekleştirir.
Transducer Nasıl Çalışır?
Kombinin kalorifer devresindeki su, sensörün hidrolik girişine basınç uygular. Sensör içerisindeki algılama yapısı bu basınç değişimini elektriksel bir çıkış sinyaline dönüştürür ve elektronik kontrol kartına iletir.
Kontrol kartı aldığı sinyal üzerinden sistem basıncını değerlendirir. Basınç cihazın güvenli çalışma koşullarının dışındaysa kombi kendi kontrol mantığına göre çalışmayı sınırlandırabilir veya basınç uyarısı oluşturabilir.
Elektronik sensör anlık basınç bilgisinin kontrol sistemine ulaşmasını sağlar Bu yapı, mekanik basınç anahtarlarından farklı olarak yalnızca açık-kapalı bilgisi yerine basınç seviyesinin elektronik olarak değerlendirilmesine imkân verebilir.
Transducer, Basınç Sivici ve Manometre Arasındaki Fark
Elektronik Transducer
- Su basıncını elektronik olarak algılar.
- Elektronik karta sinyal iletir.
- Soketli elektrik bağlantısına sahiptir.
- Dijital basınç bilgisinde rol oynayabilir.
- AB11 ürünü bu parça sınıfındadır.
Diğer Basınç Parçaları
- Basınç sivici belirli eşikte kontak değiştirebilir.
- Manometre basıncı mekanik olarak kullanıcıya gösterir.
- Doldurma musluğu sisteme su ekler.
- Emniyet ventili aşırı basıncı tahliye eder.
- Bu parçalar birbirinin yerine kullanılamaz.
“Basınç sensörü” ve “basınç sivici” ifadeleri piyasada karışık kullanılabilir Parça seçiminde isimden çok elektrik soketi, hidrolik bağlantısı ve mevcut sensörün fiziksel yapısı dikkate alınmalıdır.
Demirdöküm Neva ve Vaillant Uyumluluk Kontrolü
Demirdöküm Neva cihaz ailesi ile Vaillant'ın belirli kombi platformları benzer elektronik basınç sensörleri kullanabilir. Bununla birlikte Vaillant turboTEC, atmoTEC ve ecoTEC ailelerinde üretim nesline göre farklı sensör referansları bulunduğundan AB11 bütün Vaillant modellerine uygun kabul edilmemelidir.
Cihaz Üzerinden Kontrol
- Demirdöküm veya Vaillant marka bilgisi
- Tam cihaz modeli
- Cihaz kapasitesi
- Üretim ve seri numarası
- Hidrolik blok revizyonu
- Servis dokümanındaki sensör referansı
Eski Sensörden Kontrol
- Sensör gövdesinin genel geometrisi
- Elektrik soketinin pin ve kilit yapısı
- Hidrolik bağlantı tipinin biçimi
- O-ring ve conta yatağı
- Sabitleme klipsi veya kilit sistemi
- Gövde üzerindeki üretici işaretleri
Vaillant 0020059717 referansı otomatik olarak AB11 ile eşdeğer kabul edilmemelidir 0020059717, farklı Vaillant ecoTEC, turboTEC ve atmoTEC cihazlarda kullanılan bilinen bir su basınç sensörü referansıdır. AB11 ile birebir değiştirilebilirliği ancak soket, hidrolik bağlantı ve cihaz parça kaydı karşılaştırıldıktan sonra belirlenmelidir.
Basınç Sensörü Arızasına İşaret Edebilecek Belirtiler
- Tesisat basıncı normal olduğu hâlde cihazın düşük basınç uyarısı vermesi
- Dijital basınç değerinin gerçeğinden farklı görünmesi
- Gösterilen bar değerinin düzensiz biçimde değişmesi
- Sisteme su eklendiği hâlde elektronik basınç bilgisinin yükselmemesi
- Basınç göstergesinin belirli bir değerde takılı kalması
- Kombinin yeterli su bulunmasına rağmen çalışmayı sınırlandırması
- Sensör soketinde oksitlenme veya temas sorunu bulunması
- Sensör bağlantı noktasında su kaçağı görülmesi
- Hidrolik giriş kanalının tortuyla kirlenmesi
Yanlış basınç okuması sensörün kesin arızalı olduğunu kanıtlamaz Sensör girişinin tortuyla tıkanması, kablo-soket sorunu, elektronik kart, manometre veya gerçek tesisat basıncı problemi benzer belirtiler oluşturabilir.
Ayırıcı Teknik Değerlendirme
Sensörle İlişkili Olasılıklar
- Elektronik ölçüm devresinin arızalanması
- Sensör girişinin tortuyla daralması
- Soket terminalinde oksitlenme
- Kablo bağlantısında temas kaybı
- O-ring veya sensör gövdesinde kaçak
- Basınç değerinin sabit veya kararsız okunması
Diğer Hidrolik Olasılıklar
- Tesisatta gerçek su eksikliği bulunması
- Doldurma musluğunun arızalı olması
- Tesisatta veya kombide su kaçağı bulunması
- Genleşme tankının görevini yapmaması
- Emniyet ventilinin su tahliye etmesi
- Elektronik kontrol kartında ölçüm problemi bulunması
Hata kodu doğrudan sensör değişimi anlamına gelmez Düşük su basıncı veya dolaşım arızaları gerçek hidrolik problemden de kaynaklanabilir. Parça değişiminden önce gerçek sistem basıncı teknik olarak doğrulanmalıdır.
Doğru Transducer Seçimi İçin Kontrol Listesi
- Ürün markasının Marquardt olduğunu doğrulayın.
- Proser ürün/model kodunun AB11 olduğunu kontrol edin.
- Kombinin tam Demirdöküm Neva veya Vaillant modelini okuyun.
- Cihaz üretim ve seri numarasını kaydedin.
- Eski sensörün gövde geometrisini karşılaştırın.
- Elektrik soketinin pin sayısı ve kilit yönünü inceleyin.
- Hidrolik bağlantının geçme veya diğer bağlantı yapısını karşılaştırın.
- O-ring çapını ve conta yatağını kontrol edin.
- Sabitleme klipsi veya kilit yapısını doğrulayın.
- Eski parça üzerindeki referans numaralarını kaydedin.
- Paket içerisindeki O-ring ve klipsleri güncel görselden doğrulayın.
Eski sensörün farklı açılardan fotoğrafı doğru eşleşmeyi kolaylaştırır Soket tarafı, hidrolik bağlantı ucu, gövde üzerindeki kodlar ve cihaz model etiketi ayrı ayrı görüntülenmelidir.
Montaj ve Elektrik Güvenliği
Basınç transduceri, kombinin elektronik kontrol kartına bağlı olmakla birlikte doğrudan basınçlı kalorifer suyu devresinde çalışır. Bu nedenle sökme, değişim, sızdırmazlık kontrolü ve cihazın yeniden devreye alınması yetkin kombi teknik servisi tarafından gerçekleştirilmelidir.
- Enerji bulunan cihazda sensör soketine müdahale edilmemelidir.
- Sıcak ve basınçlı sistemde sensör sökülmemelidir.
- Soket pinlerine tahminle gerilim uygulanmamalıdır.
- Elektrik terminali su ve nemden korunmalıdır.
- O-ring hasarlı veya sertleşmiş durumda kullanılmamalıdır.
- Sensör gövdesi uygunsuz aletle zorlanmamalıdır.
- Montaj sonrasında bağlantı noktası kaçak açısından kontrol edilmelidir.
- Gerçek basınç ile elektronik gösterge değeri karşılaştırılmalıdır.
Sensör bağlantısındaki su kaçağı elektronik karta zarar verebilir Yanlış montaj, hasarlı O-ring veya uyumsuz gövde; basınçlı suyun cihazın elektronik parçalarına ulaşmasına neden olabilir. Servis işlemi güvenli şekilde yapılmalıdır.
Sık Sorulan Sorular
AB11 neyi ifade eder?
Marquardt marka Demirdöküm Neva – Vaillant uyumlu transducer için Proser ürün ve model tanımıdır.
Transducer ne işe yarar?
Kalorifer devresindeki su basıncını algılar ve bu bilgiyi elektronik kontrol kartına iletir.
Manometrenin yerine geçer mi?
Görevleri ilişkilidir ancak çalışma yöntemleri farklıdır. Manometre basıncı mekanik olarak gösterirken transducer elektronik karta sinyal gönderir.
Demirdöküm Neva ile uyumlu mudur?
Ürün Demirdöküm Neva'nın aynı sensör bağlantısını kullanan uygun revizyonları için listelenmektedir. Eski sensör yapısı kontrol edilmelidir.
Bütün Vaillant kombilere uyar mı?
Hayır. Vaillant'ın farklı cihaz nesillerinde farklı basınç sensörleri bulunmaktadır. Tam cihaz modeli ve mevcut sensör karşılaştırılmalıdır.
Vaillant 0020059717 ile aynı mıdır?
Doğrudan aynı kabul edilmemelidir. 0020059717 ayrı bir Vaillant basınç sensörü referansıdır; AB11 ile değiştirilebilirlik fiziksel ve elektriksel karşılaştırma sonucunda belirlenmelidir.
Kombi su dolu olduğu hâlde düşük basınç gösterebilir mi?
Sensör, sensör giriş kanalı, elektrik soketi veya elektronik kart problemi yanlış basınç bilgisine neden olabilir. Gerçek basınç ayrıca ölçülmelidir.
Sensör tıkanabilir mi?
Kalorifer devresindeki tortu ve çamur sensörün hidrolik girişini etkileyebilir. Kesin arıza servis kontrolüyle belirlenmelidir.
Ürün orijinal Vaillant veya Demirdöküm müdür?
Ürün Marquardt marka olarak tanımlanmaktadır. Vaillant veya Demirdöküm logolu fabrika ambalajı bulunmadıkça cihaz üreticisinin orijinal parçası olarak değerlendirilmemelidir.
O-ring ve klips ürünle birlikte gelir mi?
Güncel paket içeriğinden doğrulanmalıdır. Ürün görselinde ayrıca gösterilmeyen bağlantı elemanları dahil kabul edilmemelidir.
Proser Kombi Parça Deposu Uyumluluk Desteği
Sipariş öncesinde kombinin model-seri etiketini, mevcut transducerin elektrik soketini, hidrolik bağlantı ucunu, sabitleme sistemini ve gövde üzerindeki kodları gösteren fotoğrafları iletebilirsiniz. Proser ekibi; Marquardt AB11 ürün yapısı üzerinden fiziksel parça karşılaştırmasına yardımcı olur.
Önemli Bilgilendirme
Ürünün gövde rengi, soket tonu, O-ring rengi, üretici baskısı ve küçük fiziksel ayrıntıları tedarik partisine göre değişebilir. Doğru seçimde yalnızca “Demirdöküm Neva – Vaillant transducer” başlığı değil; Marquardt markası, AB11 kodu, elektrik soketi, hidrolik bağlantı, O-ring yuvası ve kombinin tam model-seri bilgisi birlikte değerlendirilmelidir.
