GTE Trustor • AB55 • Dişli Bağlantı • E.C.A. / Fellini

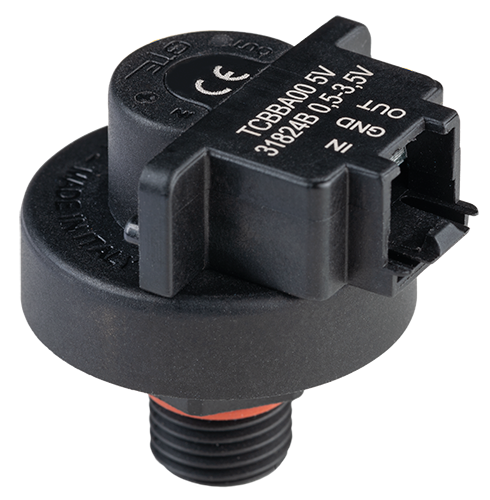

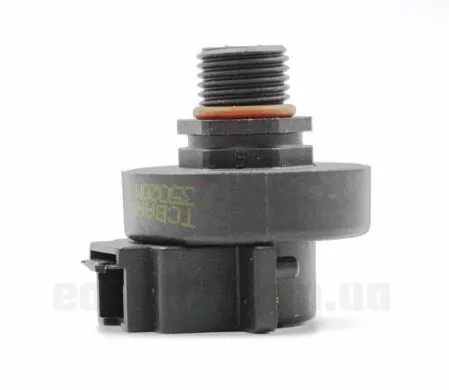

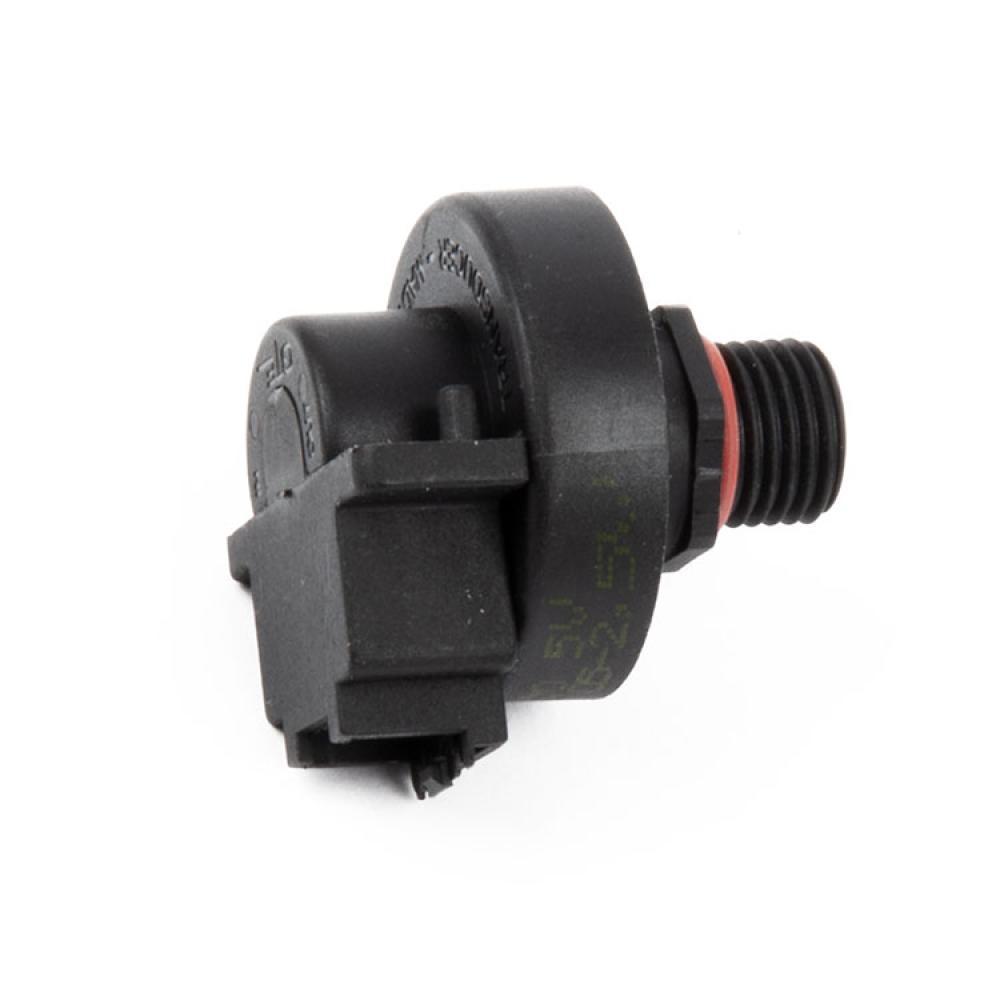

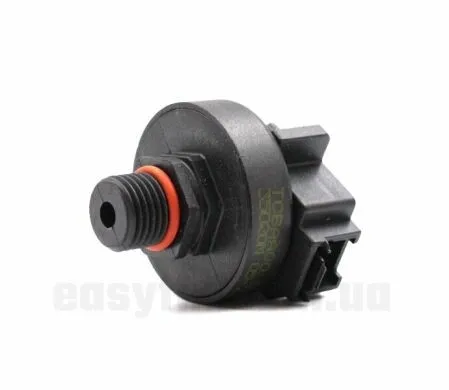

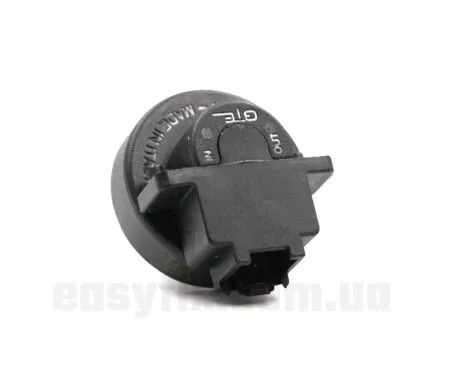

GTE Transdüser E.C.A. – Fellini Dişli
GTE Trustor AB55; uygun E.C.A. ve Fellini kombilerin kapalı kalorifer devresindeki su basıncını algılayarak elektronik karta sinyal ileten dişli bağlantılı basınç transdüseridir. Elektronik kart, sensörden gelen bilgiyi basınç göstergesi ve düşük basınç güvenlik kontrolünde kullanır. Kesin seçimde sensör gövdesi, diş yapısı, elektrik soketi ve eski parçanın işaretleri birlikte karşılaştırılmalıdır.
Ürün Kimliği ve Bağlantı Yapısı
- Marka
- GTE
- Ürün ailesi
- Trustor
- Model kodu
- AB55
- Ürün tipi
- Su basınç transdüseri
- Bağlantı
- Dişli
- Uyumlu grup
- E.C.A. / Fellini
- Kullanım devresi
- Kombi kalorifer suyu devresi
- Paket içeriği
- 1 adet sensör
E.C.A. ve Fellini ayrı uyumluluk gruplarıdır. Ürün başlığındaki ifade, Fellini’nin bir E.C.A. serisi olduğu anlamına gelmez. Parça, fiziksel ve elektriksel yapısı eşleşen seçili E.C.A. ve Fellini cihazlarda değerlendirilmelidir.
Sistem Basıncını Algılar
Kalorifer devresindeki hidrolik basıncı ölçerek elektronik karta basınçla ilişkili bilgi gönderir.
Düşük Basınç Kontrolünü Destekler
Kartın yetersiz sistem suyu koşulunu algılamasına ve cihazı koruma amacıyla durdurmasına yardımcı olur.
Dişli Gövde Bağlantısı
Hidrolik blok veya basınç hattındaki uygun dişli yuvaya bağlanarak sistem basıncının sensöre iletilmesini sağlar.
Teknik Ürün Özeti
| Teknik başlık | Ürün bilgisi |
|---|---|
| Ürün adı | GTE Trustor E.C.A. – Fellini Dişli Basınç Sensörü |
| Marka / seri | GTE Trustor |
| Stok/model kodu | AB55; kombi üreticisinin OEM kodu olarak doğrulanmamıştır |
| Parça tipi | Elektronik kombi su basınç transdüseri |
| Bağlantı biçimi | Dişli hidrolik bağlantı |
| Temel görev | Kalorifer devresi basıncını ölçmek ve elektronik karta iletmek |
| Uyumlu cihaz grubu | Fiziksel ve elektriksel yapısı eşleşen E.C.A. ve Fellini kombiler |
| Kesin model listesi | Doğrulanmış üretici tablosu bulunmadığından cihaz ve eski sensör üzerinden kontrol edilmelidir |
| Diş ölçüsü | AB55 için üretici teknik föyü doğrulanmadığından kesin ölçü belirtilmemiştir |
| Besleme gerilimi | AB55 etiketi veya teknik föyü doğrulanmadan voltaj değeri verilmemiştir |
| Çıkış sinyali | Kesin sinyal aralığı ve pin dizilimi doğrulanmadığından tahmin edilmemiştir |
| Elektrik bağlantısı | Eski sensörle aynı soket biçimi, pin sayısı ve yönlendirme kontrol edilmelidir |
| Montaj sınıfı | Yetkin kombi teknik servisi uygulaması |
Benzer GTE sensörler aynı değildir. GTE ürün grubunda geçme, diş adaptörlü ve farklı sinyal değerlerine sahip transdüserler bulunabilir. AB42, AB55 ve AB55D kodlu ürünler birbirinin yerine kullanılmamalıdır.
Çalışma Prensibi
Kalorifer devresindeki su basıncı sensörün hidrolik girişine ulaşır. Transdüser bu mekanik basıncı elektronik kartın değerlendirebileceği elektriksel sinyale dönüştürür. Kart, gelen bilgiye göre ekrandaki bar değerini oluşturabilir ve basınç yeterli değilse cihazın çalışmasını sınırlandırabilir.
Bu parça mekanik manometreden farklıdır. Manometre kullanıcıya görsel değer sunarken elektronik transdüser ana karta veri gönderir.
Transdüser, Basınç Switchi ve Manometre Farkı
Elektronik Transdüser
- Basıncı elektrik sinyaline dönüştürür.
- Elektronik karta soketle bağlanır.
- Ekrandaki basınç değerine veri sağlar.
- Gerilim ve çıkış eğrisi kartla uyumlu olmalıdır.
Switch / Manometre
- Switch belirli basınçta kontak açıp kapatabilir.
- Manometre basıncı mekanik olarak gösterir.
- Transdüserle aynı elektriksel görevi yapmazlar.
- Benzer diş yapısı parçaları eşdeğer yapmaz.
Parça tipi yanlış seçilmemelidir. Kartın analog basınç bilgisi beklediği cihazda farklı çıkışlı switch veya transdüser kullanılamaz.
Uyumluluk Kontrolü
Hidrolik Eşleşme
- Dişli çapı ve adımı
- Erkek veya adaptörlü bağlantı yapısı
- Sızdırmazlık yüzeyi
- Montaj derinliği
- Sensör gövdesinin çevre parçalara mesafesi
Elektriksel Eşleşme
- Soket biçimi ve kilitleme tırnağı
- Pin sayısı ve sıralaması
- Besleme gerilimi
- Çıkış sinyali aralığı
- Elektronik kartın sensör kalibrasyonu
Dişli uyumu elektriksel uyumluluk anlamına gelmez. Sensör yuvaya takılabilse bile farklı gerilim, pin dizilimi veya sinyal eğrisi yanlış basınç okumasına ve elektronik hasara neden olabilir.
Arıza Belirtileri ve Teşhis
- Sistemde su olduğu hâlde düşük basınç uyarısı görülmesi
- Ekrandaki bar değerinin sabit kalması veya gerçek dışı değişmesi
- Doldurma yapılmasına rağmen değerin yükselmemesi
- Cihazın basınç güvenliği nedeniyle çalışmaması
- Soket hareket ettiğinde değerin kesintili değişmesi
- Dişli bağlantı çevresinde su veya kireç izi
Her yanlış basınç değeri sensör arızası değildir. Soket oksidi, kablo kopukluğu, kart giriş arızası, tıkalı basınç kanalı veya gerçek tesisat basıncı problemi de aynı belirtileri oluşturabilir.
Montaj ve Servis Güvenliği
Transdüser basınçlı su devresine ve elektronik karta bağlıdır. Değişimden önce cihaz kapatılmalı, elektrik ve gaz güvenliği sağlanmalı, kombi soğutulmalı ve kalorifer devresi basıncı servis tarafından kontrollü biçimde sıfırlanmalıdır.
- Dişli yuva ve sızdırmazlık yüzeyi temizlenmelidir.
- Üretici torku bilinmeden sensör aşırı sıkılmamalıdır.
- Plastik gövde penseyle ezilmemelidir.
- Elektrik soketi enerjisiz durumda takılmalıdır.
- Montaj sonrası soğuk ve sıcak kaçak testi yapılmalıdır.
- Ekrandaki basınç gerçek ölçümle karşılaştırılmalıdır.
Aşırı sıkma sensörü veya hidrolik bloğu kırabilir. Dişli bağlantı yetkin teknik servis tarafından uygulanmalıdır.
Sık Sorulan Sorular
Ürünün marka ve kodu nedir?
Ürün GTE Trustor olarak tanımlanır; Proser stok/model kodu AB55’tir.
AB55 bir E.C.A. OEM kodu mudur?
Hayır. AB55 mağaza stok/model kodudur; E.C.A. fabrika parça numarası olarak doğrulanmamıştır.
Fellini bir E.C.A. modeli midir?
Ürün başlığındaki E.C.A. ve Fellini ayrı uyumluluk grupları olarak değerlendirilmelidir.
Diş ölçüsü kaçtır?
AB55 için doğrulanmış teknik föy bulunmadığından eski sensör üzerinden ölçülmelidir.
Sensör 5 V ile mi çalışır?
Benzer GTE sensörlerde farklı gerilim ve sinyal seçenekleri vardır. AB55 etiketi doğrulanmadan kesin değer verilmemelidir.
E.C.A. Confeo modellerine uyar mı?
Bazı piyasa kayıtlarında benzer dişli sensörler Confeo grubuyla ilişkilendirilir; AB55 için eski sensör ve cihaz etiketiyle kontrol gerekir.
Basınç yanlış görünüyorsa sensör kesin arızalı mıdır?
Hayır. Kablo, soket, kart veya tıkalı basınç portu da kontrol edilmelidir.
Proser Kombi Parça Deposu Uyumluluk Desteği
GTE Trustor AB55 siparişinden önce kombinin model etiketini ve eski transdüserin dişli bağlantı, soket ve üzerindeki kodlarını gösteren fotoğrafları iletebilirsiniz. Proser ekibi fiziksel ürün eşleştirmesine yardımcı olur.
Önemli Bilgilendirme
Ürün rengi, soket görünümü ve gövde baskıları üretim veya tedarik partisine göre değişebilir. Teknik seçimde AB55 kodu tek başına yeterli değildir; eski sensörün diş ölçüsü, soket yapısı, pin sıralaması ve elektriksel özellikleri esas alınmalıdır.
