Arcell VG42A • Proser 3GT1 • Ferroli Bluehelix Trio
Ferroli Trio Blok – Arcell VG42A
Ferroli Bluehelix Trio kombilerin uygun hidrolik platformlarında kullanılan Trio blok; kalorifer ve kullanım sıcak suyu devresine ait çoklu bağlantı kanallarını bir araya getiren, üç yollu vana sisteminin çalışmasına yardımcı olan kompozit hidrolik blok grubudur. Proser’de 3GT1, Arcell tedarik kayıtlarında VG42A koduyla izlenen ürün; cihazın 24 veya 28 kW olmasıyla birlikte üretim revizyonu, gövde formu, bağlantı portları ve paket içeriği kontrol edilerek seçilmelidir.
Ürün Kimliği ve Kod Karşılıkları
- Ürün markası
- Arcell olarak kayıtlı
- Arcell stok kodu
- VG42A
- Proser model kodu
- 3GT1
- Barkod
- 1025471045625
- Ürün tipi
- Hidrolik Trio blok grubu
- Kategori
- 3 yollu hidrolik gruplar
- Uyumlu cihaz
- Ferroli Bluehelix Trio
- Kapasite grubu
- 24 C / 28 C; revizyon kontrolüyle
“Orijinal” ifadesi kontrollü kullanılmalıdır
Ürün farklı satıcı kayıtlarında “Orijinal Ferroli Trio Blok” adıyla
sunulsa da tedarikçi marka alanında Arcell ve stok kodu VG42A görülmektedir.
Ferroli fabrika OEM numarası açık teknik belgelerde doğrulanamadığı için
ürün “Arcell VG42A, Ferroli Bluehelix Trio uyumlu hidrolik blok” şeklinde
tanımlanmıştır.
Çoklu Hidrolik Bağlantı
Kombi içindeki eşanjör, pompa, vana ve boru hatlarının uygun bağlantı kanallarını kompakt gövde üzerinde toplamaya yardımcı olur.
Üç Yollu Vana Altyapısı
Kalorifer ile kullanım sıcak suyu çalışma modları arasında hidrolik yönlendirme yapan vana mekanizmasının gövde ve bağlantı altyapısını taşır.
Bluehelix Trio Platformu
Ferroli’nin 24 ve 28 kW seçenekli Bluehelix Trio cihaz ailesindeki uygun hidrolik revizyonlarda fiziksel eşleşme kontrolüyle değerlendirilir.
Teknik Ürün Özeti
| Teknik başlık | Ürün bilgisi |
|---|---|
| Ürün adı | Ferroli Bluehelix Trio Hidrolik Blok Grubu |
| Arcell kodu | VG42A |
| Proser kodu | 3GT1 |
| Barkod | 1025471045625 |
| Ürün sınıfı | Kombi üç yollu hidrolik blok / çoklu su dağıtım gövdesi |
| Uyumlu seri | Ferroli Bluehelix Trio; cihaz ve hidrolik revizyon kontrolüyle |
| Resmî cihaz seçenekleri | Bluehelix Trio 24 kW ve 28 kW ısıtma kapasitesi seçenekleri |
| İlişkili sistem | Kalorifer ve kullanım sıcak suyu devreleri arasında çalışan üç yollu vana hidrolik altyapısı |

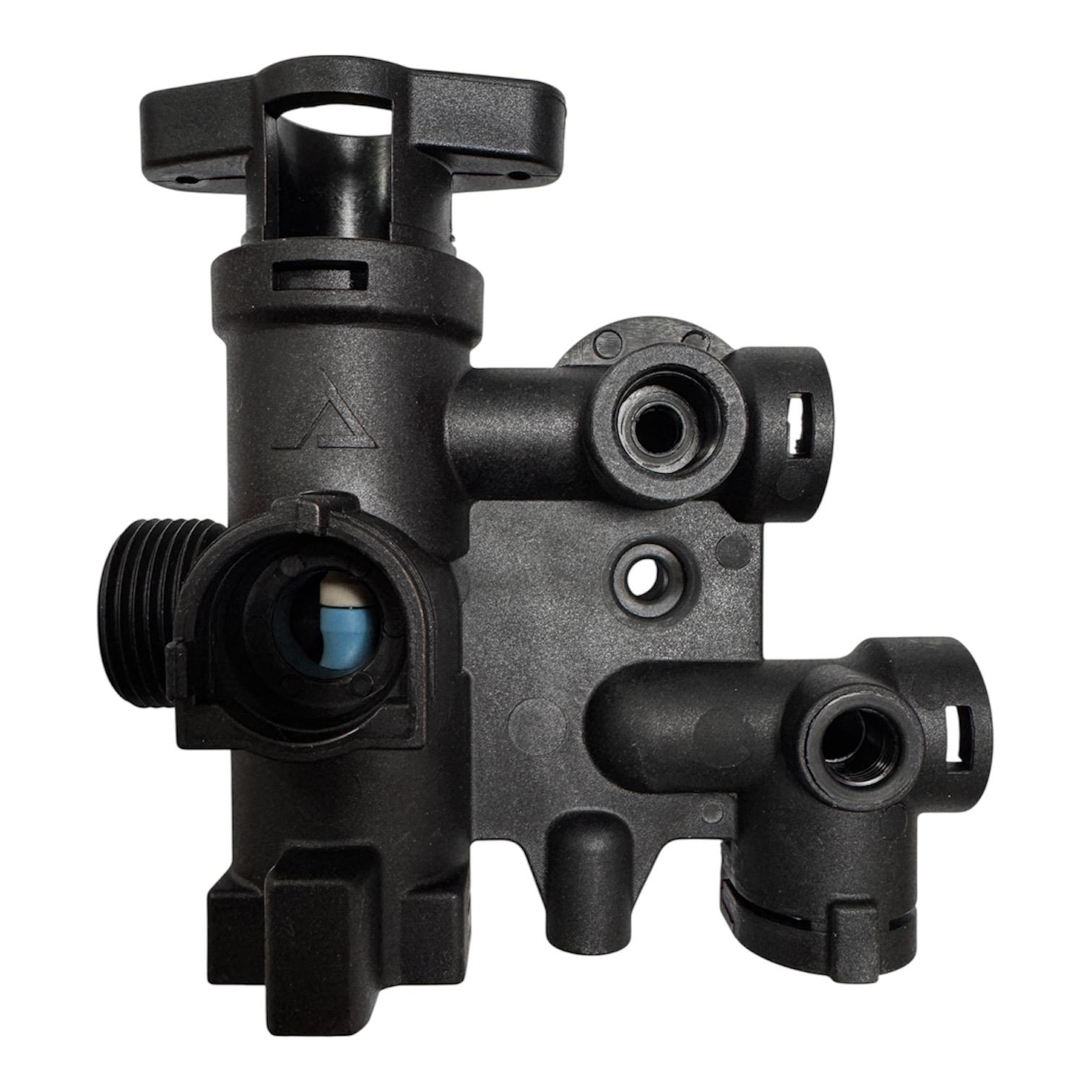

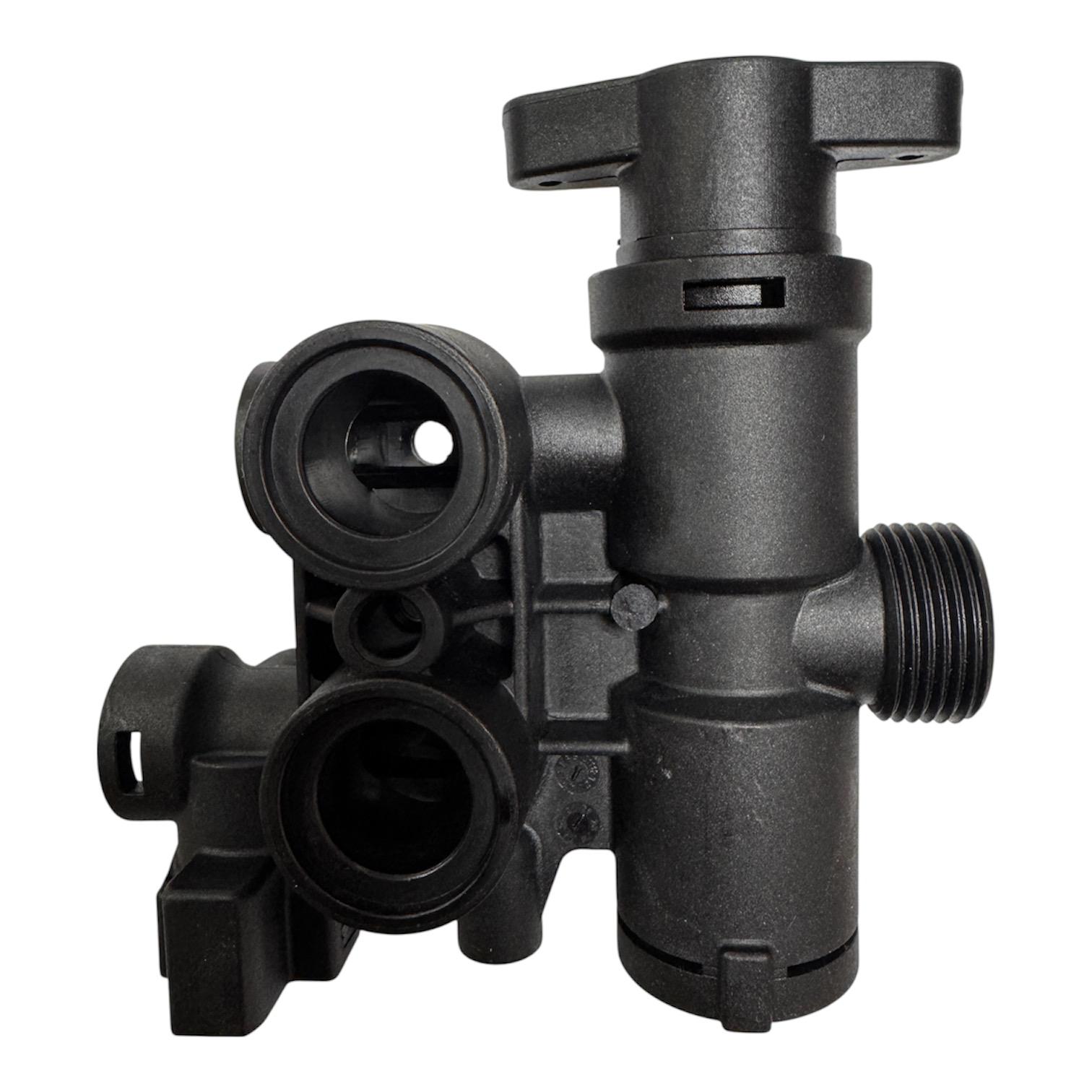

| Gövde yapısı | Ürün görsellerinde çok portlu siyah kompozit blok bölümleri görülür; kesin malzeme sınıfı doğrulanmamıştır |

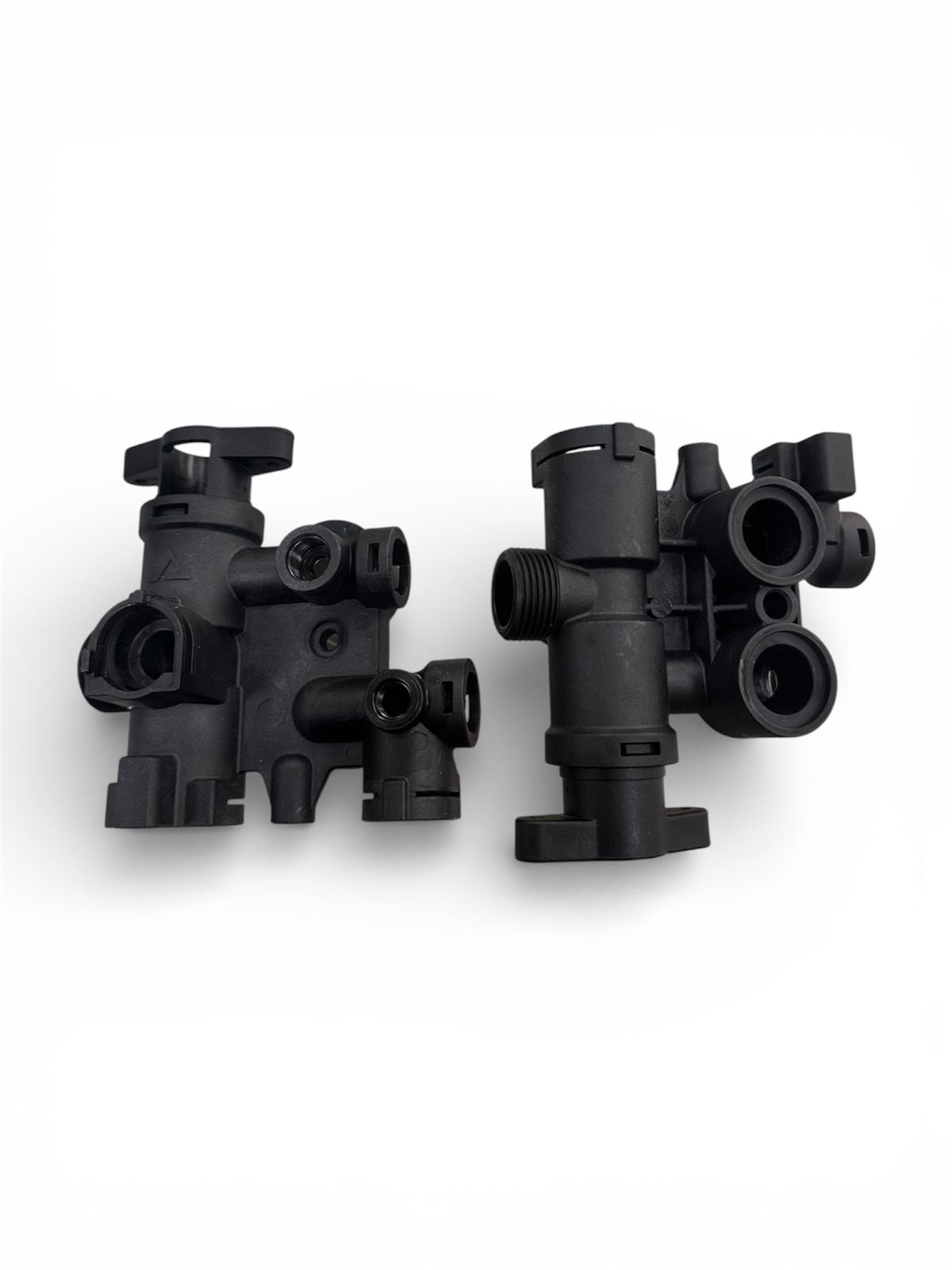

| Paket düzeni | Güncel görsellerde iki blok bölümü görülmektedir; teslim edilen set içeriği stokla doğrulanmalıdır |
| Vana kartuşu | Görsel ve paket listesinde açıkça belirtilmiyorsa dahil kabul edilmemelidir |
| Vana motoru | Ürünle birlikte gösterilmedikçe dahil değildir |
| Sensör ve ventiller | Basınç sensörü, türbin, purjör, emniyet ventili ve doldurma parçaları ayrıca doğrulanmalıdır |
| OEM durumu | Ferroli fabrika parça numarası bağımsız doğrulanmadığından kesin OEM iddiası verilmemiştir |
| Montaj | Yetkin kombi teknik servisi uygulaması |
Bluehelix Trio’da üç yollu vana sistemi bulunur
Ferroli Türkiye, Bluehelix Trio ürün özelliklerinde pompa ve üç yollu vana
blokaj koruma sistemini belirtmektedir. Bu bilgi cihazın üç yollu vana
altyapısını doğrular; VG42A parçanın her üretim revizyonuna otomatik olarak
uyduğu anlamına gelmez.
Trio Hidrolik Blok Ne İşe Yarar?
Kombinin hidrolik grubu; pompa tarafından dolaştırılan sistem suyunun ana eşanjör, kalorifer hattı ve plakalı eşanjör arasında doğru kanallardan ilerlemesini sağlar. Üç yollu vana mekanizması, elektronik karttan gelen çalışma talebine göre akış yönünü değiştirir.
Kullanım sıcak suyu talebinde birincil devre suyu plakalı eşanjör tarafına, kalorifer talebinde ise ısıtma devresine yönlendirilir. Trio blok, bu akış yollarının ve bağlantı yuvalarının önemli bir bölümünü gövde üzerinde toplar.
Bluehelix Trio 24 C ve 28 C Uyumluluğu
Ferroli’nin resmî Türkiye ürün sayfasında Bluehelix Trio ailesi 24 kW ve 28 kW ısıtma devresi kapasite seçenekleriyle tanımlanmaktadır. Kapasite bilgisi ürün ailesini daraltmaya yardımcı olsa da hidrolik blok seçiminde tek başına yeterli değildir.
Cihaz Etiketinden Kontrol
- Bluehelix Trio tam model adı
- 24 C veya 28 C kapasite bilgisi
- Üretim ve seri numarası
- Doğalgaz/LPG cihaz revizyonu değil, hidrolik revizyon bilgisi
- Eski blok üzerindeki marka ve üretim işaretleri
Fiziksel Gövde Kontrolü
- İki blok bölümünün genel geometrisi
- Giriş ve çıkış portlarının sayısı
- Klips ve O-ring yuvaları
- Üç yollu vana kartuşu bağlantısı
- Plakalı eşanjör bağlantı yüzeyleri
- Sensör, doldurma ve emniyet portları
Bluehelix Tech ve diğer Ferroli serileri otomatik olarak uyumlu değildir
Ferroli Bluehelix Tech, Bluehelix Hitech, Divatop ve diğer cihazlar benzer
üç yollu vana işlevine sahip olsa da hidrolik blok geometrileri farklı
olabilir. VG42A yalnızca doğrulanan fiziksel eşleşmeyle kullanılmalıdır.
Komple Blok ile Boş Gövde Arasındaki Fark
Hidrolik Blok Gövdeleri
- Su kanalları ve bağlantı portlarını oluşturur.
- Kartuş, sensör ve ventiller için yuvalar taşıyabilir.
- Gövde çatlağı veya conta kanalı hasarı su kaçağı oluşturur.
- Elektrik motoru ve sensör görevini kendi başına yapmaz.
Komple Donanımlı Hidrolik Grup
- Bloklarla birlikte vana kartuşu içerebilir.
- Motor, sensör, türbin veya doldurma parçaları bulunabilir.
- Conta ve klipslerle montaja hazır sunulabilir.
- Paket kapsamı ürün görseli ve listeyle doğrulanmalıdır.
VG42A kodu paket kapsamını tek başına açıklamaz
Bazı satış kanalları ürünü “komple hidrolik blok” olarak tanımlarken
görselde yalnızca blok gövdeleri bulunabilir. Motor, kartuş, sensör,
ventil, klips ve contalar tek tek kontrol edilmelidir.
Arıza Belirtileri ve Doğru Teşhis
- Blok gövdesinde çatlak, kırık veya kılcal su kaçağı
- Klipsli boru bağlantılarında sürekli nem ve kireç izi
- Plakalı eşanjör bağlantı yüzeylerinde sızıntı
- Üç yollu vana kartuşu yuvası çevresinde su kaçağı
- Conta kanallarında çizik, kırılma veya deformasyon
- Kombi sistem basıncının dış kaçak nedeniyle azalması
- Kalorifer ve sıcak su modları arasında hatalı hidrolik geçiş
- Gövde içindeki tortu nedeniyle dolaşım veya sıcak su performansının düşmesi
Her yönlendirme problemi blok arızası değildir
Üç yollu vana motoru, kartuş, mil, elektronik kart komutu veya conta
problemi de sıcak su-kalorifer geçişini bozabilir. Gövde değiştirilmeden
önce hareketli vana mekanizması ve elektriksel komut kontrol edilmelidir.
Doğru Parça Seçimi İçin Kontrol Listesi
- Proser 3GT1 ve Arcell VG42A kodlarını karşılaştırın.
- Barkodun 1025471045625 olup olmadığını kontrol edin.
- Cihazın Bluehelix Trio 24 C veya 28 C olduğunu doğrulayın.
- Eski blokların ön, arka ve yan görünümünü ürün fotoğrafıyla eşleştirin.
- Vana kartuşu ve motor bağlantı biçimini karşılaştırın.
- Plakalı eşanjör yüzeyleri ile delik aralıklarını inceleyin.
- Klips, boru, sensör ve ventil portlarının yerleşimini kontrol edin.
- Paketin iki blok, tek blok veya aksesuarlarla komple olup olmadığını öğrenin.
Eski blok fotoğrafı ve cihaz etiketi birlikte kullanılmalıdır
Yalnızca ürün adı veya kombinin kapasitesine göre sipariş vermek yerine
fiziksel gövde eşleşmesi yapılması yanlış parça riskini azaltır.
Montaj ve Hidrolik Güvenlik
Trio blok kombinin sıcak ve basınçlı su devresinde çalışır. Değişimden önce cihaz kapatılmalı, soğuması beklenmeli, elektrik ve gaz güvenliği sağlanmalı ve kalorifer devresi basıncı yetkin servis tarafından kontrollü biçimde boşaltılmalıdır.
- Tüm O-ring ve düz contalar sertleşme, ezilme ve kesik açısından kontrol edilmelidir.
- Klipsler eğilmiş veya gevşemişse yenilenmelidir.
- Conta kanalları keskin aletle çizilmemelidir.
- Kompozit gövde aşırı sıkma kuvvetiyle zorlanmamalıdır.
- Boru ve eşanjör bağlantıları eksen dışında gerilmemelidir.
- Montaj sonrasında sistem soğuk ve sıcak durumda kaçak testine alınmalıdır.
- Kalorifer ve kullanım sıcak suyu yönlendirmesi fonksiyon testinden geçirilmelidir.
Çatlak hidrolik blok yapıştırılarak kullanılmamalıdır
Sıcak ve basınçlı su taşıyan kompozit gövdedeki çatlak; silikon, epoksi
veya plastik kaynakla güvenli kalıcı onarım sayılmaz. Hasarlı blok uygun
parça ile değiştirilmelidir.
Sık Sorulan Sorular
3GT1 neyi ifade eder?
Proser mağazasındaki ürün model/stok kodudur; Ferroli fabrika OEM numarası olarak doğrulanmamıştır.
VG42A neyi ifade eder?
Arcell marka/tedarik kaydında kullanılan ürün kodudur. DGL kaydında aynı ürün VG42A ve 1025471045625 barkoduyla listelenmektedir.
Ürün Ferroli fabrikasının orijinal parçası mıdır?
Satış başlıklarında orijinal olarak tanımlansa da tedarikçi marka alanı Arcell’dir. Ferroli OEM parça numarası doğrulanmadan fabrika çıkışlı orijinal iddiası verilmemelidir.
Bluehelix Trio 24 ve 28 kW modellere uyar mı?
Ürün Bluehelix Trio grubu için değerlendirilir. Kapasiteye ek olarak üretim revizyonu ve eski blok geometrisi kontrol edilmelidir.
Bluehelix Tech modeline uyar mı?
Otomatik olarak uyumlu kabul edilmemelidir. Bluehelix Tech farklı hidrolik gövde kullanabilir.
Set içerisinde iki blok var mıdır?
Mevcut ürün görsellerinde iki gövde bölümü görülmektedir. Güncel paket içeriği sipariş öncesinde doğrulanmalıdır.
Üç yollu vana motoru ve kartuş dahil midir?
Görsel ve paket listesinde açıkça belirtilmiyorsa dahil kabul edilmemelidir.
Blok kaçağı yalnızca O-ring değişimiyle giderilebilir mi?
Gövde ve conta kanalları sağlamsa uygun O-ring çözüm olabilir. Çatlak veya yuva hasarı varsa blok değişmelidir.
Eski contalar yeniden kullanılabilir mi?
Sertleşmiş, yassılaşmış, şişmiş veya kesilmiş contalar yeniden kullanılmamalıdır.
Proser Kombi Parça Deposu Uyumluluk Desteği
Sipariş öncesinde Bluehelix Trio cihaz etiketini, eski blokların ön-arka görünümünü, vana kartuşu bağlantısını ve tüm portları gösteren fotoğrafları iletebilirsiniz. Proser ekibi 3GT1, Arcell VG42A ve barkod bilgileri üzerinden fiziksel eşleştirmeye yardımcı olur.
Önemli Bilgilendirme
Ürün rengi, gövde baskıları, aksesuarlar ve paket düzeni tedarik partisine göre değişebilir. Teknik seçimde “orijinal” satış ifadesinden önce Arcell VG42A, Proser 3GT1, barkod 1025471045625, cihazın Bluehelix Trio model etiketi, blok geometrisi, vana bağlantısı ve yardımcı portlar esas alınmalıdır.
