GENEROUS • 77890008078 • 320 MM • 28 KW • BOSCH / BUDERUS / WORCESTER / JUNKERS
Kombi Ana Eşanjör Generous Bosch Buderus U052 Worcester Junkers ZWA28 Uyumlu 320mm 28kW

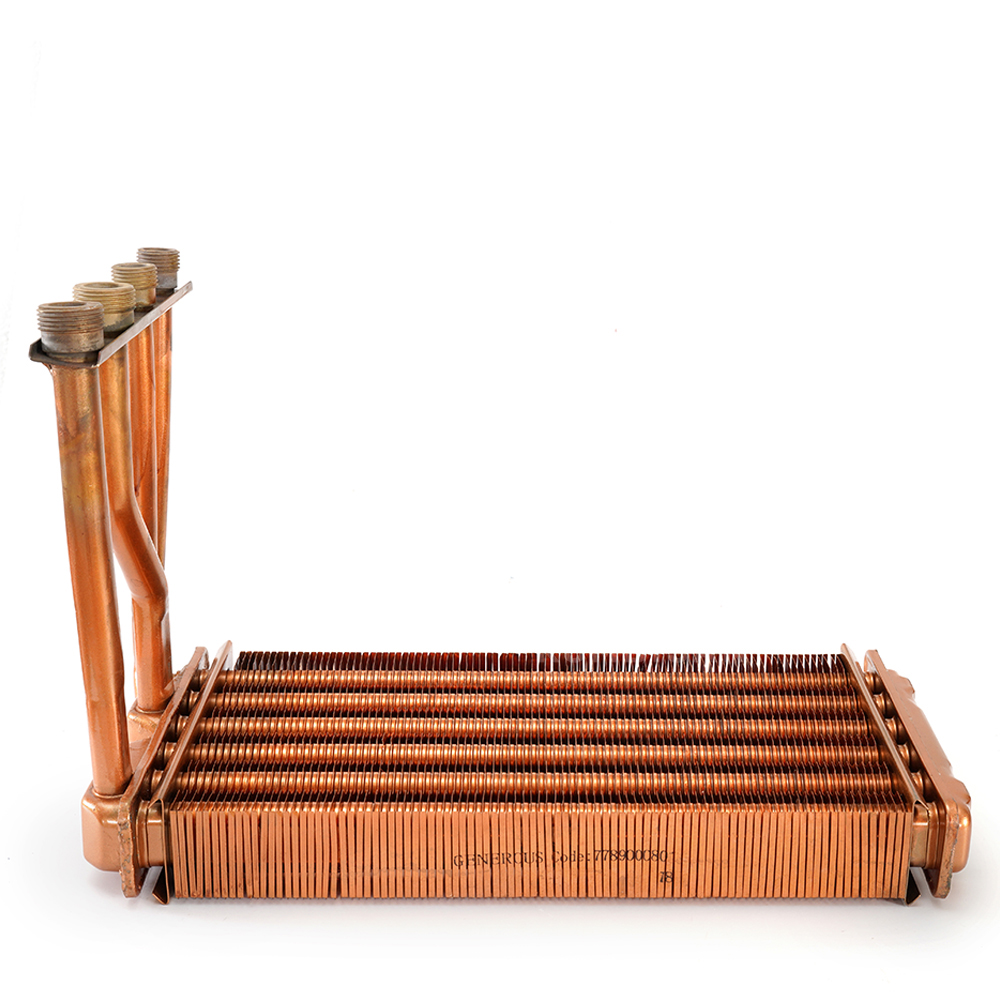

Generous 77890008078 ana eşanjör; Bosch, Buderus U052, Worcester ve Junkers'ın uygun 28 kW cihaz platformlarında kullanılan 320 mm sınıfı kombi ana eşanjörüdür. Brülörde oluşan ısının kombinin primer su devresine aktarılmasında görev yapan bu parça, cihazın ısı üretim zincirindeki en önemli ısı transfer elemanlarından biridir.
Ürün Kimliği ve Teknik Referans
- Marka
- Generous
- Katalog kodu
- 77890008078
- Uzunluk sınıfı
- 320 mm
- Kapasite
- 28 kW
- Uyumlu grup
- Bosch / Buderus
- Seri
- U052 / ZWA28
- Diğer uygulamalar
- Worcester / Junkers
- Menşei
- Çin
320 mm ve 28 kW bilgisi ürün seçiminde temel ayrımdır Aynı Bosch-Buderus cihaz ailesinde 24 kW ve yaklaşık 280 mm sınıfında farklı ana eşanjörler de bulunmaktadır. 24 kW kısa tip eşanjör ile bu 320 mm 28 kW ürün birbirinin doğrudan alternatifi olarak değerlendirilmemelidir.
28 kW Isı Transfer Sınıfı
28 kW cihaz platformlarında brülör tarafından üretilen ısının primer tesisat suyuna aktarılmasına yardımcı olacak yüzey yapısına sahiptir.
320 mm Eşanjör Yapısı
320 mm ölçü sınıfı, benzer görünümlü kısa eşanjörlerden ayrılmasında önemli fiziksel seçim kriterlerinden biridir.
Generous Uyumlu Yedek Parça
Generous üretimi uyumlu yedek parçadır. Bosch, Buderus, Worcester veya Junkers markalı fabrika parçası olduğu yalnızca bu marka isimlerinden hareketle varsayılmamalıdır.
Teknik Özellikler
| Teknik başlık | Ürün bilgisi |
|---|---|
| Ürün adı | Generous Bosch Buderus U052 Worcester Junkers Ana Eşanjör |
| Marka | Generous |
| Katalog kodu | 77890008078 |
| Ölçü sınıfı | 320 mm |
| Güç sınıfı | 28 kW |
| Katalog uyumluluğu | Bosch, Buderus U052, Worcester ve Junkers |
| İlgili model tanımı | ZWA28 ve 28 kW / 320 mm eşanjör kullanan ilgili cihaz revizyonları |
| Temel görevi | Brülör yanmasıyla oluşan ısıyı primer kombi suyuna aktarmak |
| Çalışma bölgesi | Yanma odası ve primer hidrolik devreyle ilişkili ana ısı transfer bölümü |
| Eşanjör yapısı | Bağlantı sayısı ve bitermik/monotermik kanal yapısı mevcut eşanjör üzerinden karşılaştırılmalıdır |
| OEM referansı | Generous 77890008078 katalog kaydında kesin OEM kodu belirtilmemektedir; cihaz servis kaydı veya eski eşanjör üzerinden doğrulanmalıdır |
| Bağlantı ölçüleri | Mevcut eşanjörün boru çapı, bağlantı konumu ve konsol geometrisi üzerinden doğrulanmalıdır |
| Menşei | Çin |
| Paket içeriği | 1 adet ana eşanjör esas alınmıştır. Conta, O-ring, bağlantı borusu, klips, braket veya vida ayrıca gösterilmedikçe dahil kabul edilmemelidir |
28 kW U052 ailesinde ürün kodu ve ölçü kontrolü özellikle önemlidir Benzer görünümlü ana eşanjörlerde uzunluk, bağlantı çıkışları ve cihaz kapasitesi farklı olabilir. 77890008078 kodu ile 320 mm / 28 kW bilgisi birlikte değerlendirilmelidir.
Ana Eşanjör Kombide Ne İşe Yarar?
Ana eşanjör, kombinin yanma odasında brülörden açığa çıkan ısı enerjisinin suya aktarılmasını sağlayan temel ısı transfer elemanıdır. Brülör alevi eşanjör yüzeyini ısıtır; eşanjör içerisindeki su ise bu enerjiyi alarak cihazın hidrolik sistemine taşır.
Sağlıklı bir ana eşanjörde su kanalları ve ısı transfer yüzeyleri cihazın tasarlandığı debi ve sıcaklık koşullarını destekler. Kireç, tortu, dolaşım problemi veya fiziksel hasar oluştuğunda ısı transferi olumsuz etkilenebilir.
Ana eşanjör ile plakalı eşanjör aynı parça değildir Ana eşanjör doğrudan yanma bölümünden aldığı ısıyı primer suya aktarır. Ayrı plakalı eşanjör kullanılan cihazlarda ise kullanım sıcak suyu için ikinci bir ısı transfer aşaması bulunur.
320 mm 28 kW ile 280 mm 24 kW Eşanjör Arasındaki Fark
320 mm / 28 kW Tip
- Generous katalog kodu 77890008078'dir.
- 28 kW cihaz sınıfı için tanımlanmıştır.
- 320 mm uzunluk sınıfındadır.
- U052 ve ilgili ZWA28 uygulamalarıyla ilişkilidir.
- Bağlantı geometrisi eski parçayla doğrulanmalıdır.
280 mm / 24 kW Tip
- Farklı katalog ve parça referansına sahiptir.
- 24 kW cihaz uygulamalarında görülür.
- Daha kısa eşanjör sınıfındadır.
- Yanma odasına oturma ölçüsü farklıdır.
- 320 mm ürün yerine kullanılmamalıdır.
Görünüş benzerliği eşanjör uyumluluğu için yeterli değildir Uzunluk, cihaz gücü, boru bağlantıları, konsol yapısı ve eşanjörün yanma odasına oturma noktaları birlikte karşılaştırılmalıdır.
Bitermik / Monotermik Yapı Kontrolü
Bosch-Buderus U052 ve ilgili 28 kW cihaz ailelerinde farklı pazar ve üretim revizyonlarına bağlı eşanjör düzenleriyle karşılaşılabilir. Bazı 28 kW uygulamalarda bitermik eşanjör referansları bulunmasına rağmen Generous 77890008078 katalog kaydında bu ürün ayrıca “bitermik” veya “monotermik” olarak belirtilmemektedir.
Bitermik Eşanjör
- Tek eşanjör gövdesinde iki farklı su geçişi bulunabilir.
- Primer ısıtma ve kullanım suyu işlevleri aynı ana gövdede gerçekleştirilir.
- Bağlantı sayısı ve kanal yapısı farklıdır.
- Plakalı eşanjörlü sistemle karıştırılmamalıdır.
Monotermik Ana Eşanjör
- Primer kalorifer suyunu ısıtır.
- Kullanım sıcak suyu ayrı plakalı eşanjörde hazırlanabilir.
- Bağlantı düzeni bitermik tipten farklıdır.
- Eski parça birebir kontrol edilmelidir.
Doğru yapı eski eşanjör üzerinden teyit edilmelidir Sipariş öncesinde mevcut eşanjörün bağlantı sayısı, boru çıkışları, konsol düzeni ve cihazın tam model-seri etiketi kontrol edilmelidir.
Ana Eşanjör Arızasına İşaret Edebilecek Belirtiler
- Eşanjör gövdesi veya boru bağlantılarından su kaçağı görülmesi
- Yanma odası çevresinde su veya kireç izi oluşması
- Cihaz sıcaklığının çok hızlı yükselmesi
- Kombi çalışırken kaynama, uğultu veya düzensiz ısı transferi sesi oluşması
- Kalorifer performansının belirgin şekilde düşmesi
- Primer su dolaşımında aşırı sıcaklık problemi yaşanması
- Eşanjör kanallarında tortu veya kireç kaynaklı daralma bulunması
- Isı transfer yüzeyinde fiziksel deformasyon veya hasar görülmesi
Aşırı ısınma veya düşük performans doğrudan eşanjör değişimi anlamına gelmez Sirkülasyon pompası, tesisat filtresi, hidrolik tıkanıklık, NTC sensörü, vana grubu veya yetersiz sistem dolaşımı da benzer belirtiler oluşturabilir.
Ayırıcı Teknik Arıza Değerlendirmesi
Ana Eşanjörle İlişkili Olasılıklar
- Eşanjör gövdesinde su kaçağı
- Su kanallarında kireç veya tortu
- Isı transfer yüzeyinde kirlenme
- Boru bağlantılarında fiziksel hasar
- Termal zorlanmaya bağlı deformasyon
- Bağlantı sızdırmazlığında problem
Diğer Olasılıklar
- Sirkülasyon pompasının yetersiz çalışması
- Kalorifer filtresinin tıkanması
- Tesisatta manyetit veya çamur birikmesi
- NTC sensörünün hatalı sıcaklık okuması
- Üç yollu vana veya hidrolik geçiş problemi
- Yanma ve baca sistemindeki başka bir teknik arıza
Doğru Generous 320 mm Ana Eşanjör Seçimi
- Ürün markasının Generous olduğunu kontrol edin.
- Katalog kodunu 77890008078 olarak doğrulayın.
- Eski eşanjörün 320 mm sınıfında olduğunu karşılaştırın.
- Cihaz kapasitesinin 28 kW uygulamayla eşleştiğini kontrol edin.
- Kombinin tam Bosch, Buderus, Worcester veya Junkers modelini doğrulayın.
- U052 / ZWA28 cihaz varyantını ve seri numarasını kontrol edin.
- Eski eşanjörün bağlantı sayısını karşılaştırın.
- Boru çıkışlarının yön ve çaplarını kontrol edin.
- Montaj konsolu ve sabitleme noktalarını karşılaştırın.
- Bitermik veya monotermik kanal yapısını doğrulayın.
- Eski parça üzerinde OEM kodu varsa servis kaydıyla karşılaştırın.
- Conta ve bağlantı aksesuarlarının paket içeriğini ayrıca kontrol edin.
77890008078 + 320 mm + 28 kW bilgileri birlikte kontrol edilmelidir Özellikle U052 ailesinde 24 kW kısa eşanjörle karışmaması için cihaz kapasitesi ve fiziksel uzunluk sipariş öncesinde teyit edilmelidir.
Montaj, Yanma ve Hidrolik Güvenlik
Ana eşanjör; sıcak ve basınçlı su devresinin yanında doğrudan kombinin yanma odasında görev yapan kritik bir parçadır. Değişimi sırasında hidrolik sızdırmazlık, yanma odası yerleşimi, baca sistemi ve cihazın genel çalışma güvenliği birlikte değerlendirilmelidir. Montaj işlemi yetkin kombi teknik servisi tarafından gerçekleştirilmelidir.
- Sıcak veya basınçlı cihazda eşanjöre müdahale edilmemelidir.
- Hasarlı conta veya bağlantı elemanları yeniden kullanılmamalıdır.
- Uyumsuz 24 kW veya farklı uzunlukta eşanjör monte edilmemelidir.
- Eşanjör bağlantıları mekanik olarak zorlanmamalıdır.
- Yanma odası ve baca güvenlik parçaları değiştirilmemeli veya devre dışı bırakılmamalıdır.
- Kimyasal temizlik işlemleri ürün ve cihaz üreticisinin servis koşullarına uygun olmalıdır.
- Değişim sonrasında su kaçağı ve cihaz çalışma güvenliği servis tarafından kontrol edilmelidir.
Ana eşanjör değişimi kullanıcı müdahalesine uygun değildir Parça hem yanma sistemi hem de sıcak-basınçlı primer su devresiyle ilişkilidir. Uygunsuz montaj su kaçağına, aşırı ısınmaya veya yanma güvenliği sorunlarına yol açabilir.
Sık Sorulan Sorular
Generous ana eşanjörün katalog kodu nedir?
Bu 320 mm 28 kW ürünün Generous katalog kodu 77890008078 olarak belirtilmektedir.
Eşanjör kaç mm'dir?
Ürün 320 mm ölçü sınıfında tanımlanmaktadır.
Kaç kW cihazlar için tasarlanmıştır?
Ürün 28 kW cihaz sınıfı için kataloglanmıştır.
Buderus U052 ile uyumlu mudur?
Generous katalog verisinde Buderus U052 uyumlu olarak belirtilmektedir. Ancak 24 kW ve 28 kW varyantlar karıştırılmamalı; bu ürün 320 mm / 28 kW tiptir.
Junkers ZWA28 için kullanılabilir mi?
320 mm 28 kW eşanjör kullanan ilgili ZWA28 uygulamalarında değerlendirilir. Cihaz seri numarası ve eski eşanjör fiziksel olarak doğrulanmalıdır.
24 kW 280 mm eşanjör yerine kullanılabilir mi?
Hayır. Güç ve uzunluk sınıfı farklıdır. Cihazın tasarlandığı eşanjör ölçüsü kullanılmalıdır.
Ürün Bosch veya Buderus orijinal midir?
Ürün Generous markalı uyumlu yedek parçadır. Bosch, Buderus, Worcester veya Junkers fabrika ambalajlı orijinal servis ürünü olduğu varsayılmamalıdır.
Conta ve bağlantı elemanları eşanjörle birlikte gelir mi?
Güncel satış paketinden doğrulanmalıdır. Ayrıca gösterilmeyen conta, O-ring, klips, braket veya bağlantı elemanları dahil kabul edilmemelidir.
Proser Kombi Parça Deposu Uyumluluk Desteği
Sipariş öncesinde cihazın tam model-seri etiketini ve mevcut ana eşanjörün ön-arka görünümünü, bağlantı çıkışlarını, konsol yapısını ve yaklaşık uzunluğunu gösteren fotoğrafları iletebilirsiniz. Özellikle U052 ailesinde 24 kW / 280 mm ile 28 kW / 320 mm eşanjör ayrımının doğru yapılması önemlidir.
Önemli Bilgilendirme
Generous katalog verisinde 77890008078 kodlu ürün 320 mm, 28 kW ve Bosch-Buderus U052 / Worcester-Junkers uyumlu ana eşanjör olarak tanımlanmaktadır. Cihaz üretim revizyonlarına bağlı farklılıklar bulunabileceğinden sipariş öncesinde katalog kodu, 320 mm ölçü sınıfı, 28 kW kapasite, bağlantı sayısı, boru çıkışları, eşanjör kanal yapısı ve kombinin tam model-seri bilgisi birlikte değerlendirilmelidir.
