PAKKENS HB-103 • E.C.A. Proteus • Sol Blok
PAKKENS Hidrolik Gruplar HB-103 E.C.A. Proteus Sol Blok

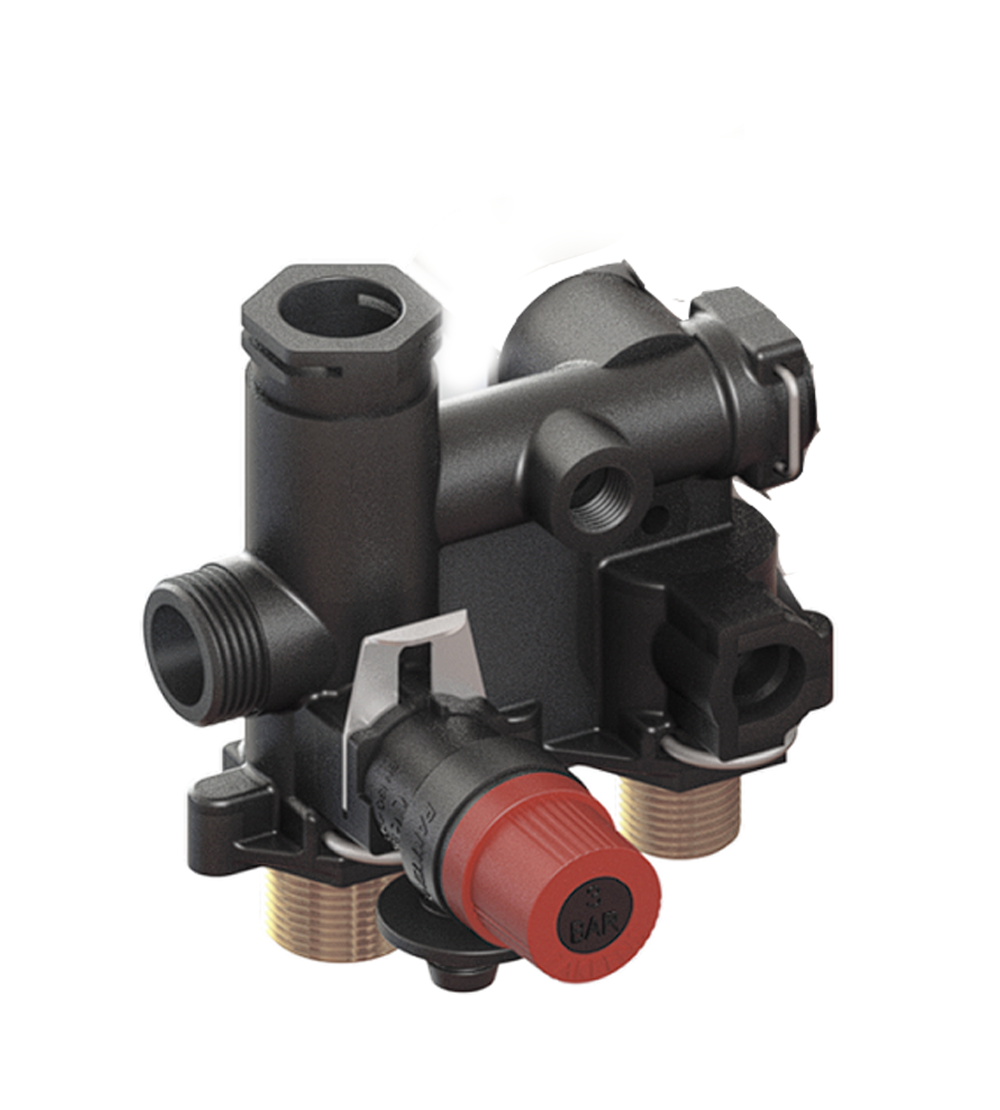

PAKKENS HB-103 platformuna ait E.C.A. Proteus sol hidrolik blok; kombinin kalorifer ve kullanım suyu devrelerinde bulunan bağlantıların bir bölümünü tek gövde üzerinde toplayan, sistem suyunun ilgili hidrolik hatlara yönlendirilmesine yardımcı olan servis parçasıdır. HB-103 ailesi yandan pompa bağlantılı kompozit hidrolik grup olarak geliştirilmiştir. Bu ürün kartı komple HB-103 takımını değil, Proser stok kodu 3G103 ile sunulan sol blok parçasını ifade eder.
Ürün Kimliği ve Kod Bilgileri
- Üretici marka
- PAKKENS
- Üretici ürün ailesi
- HB-103
- Proser stok kodu
- 3G103
- Ürün tipi
- Sol hidrolik blok
- Uyumlu marka
- E.C.A.
- Uyumlu seri
- Proteus; revizyon kontrolüyle
- Pompa bağlantısı
- Yandan
- Hidrolik grup tipi
- Monotermik kombi platformu
HB-103 ile 3G103 aynı kod türü değildir HB-103 PAKKENS’in hidrolik grup ailesidir. 3G103 ise Proser stok/model kodudur. 3G103, E.C.A. fabrika OEM numarası olarak doğrulanmamıştır.
Su Devrelerini Birleştirir
Kombi içindeki uygun boru, eşanjör, pompa ve kontrol parçalarının hidrolik bağlantılarını tek gövdede toplamaya yardımcı olur.
Akış Yollarını Düzenler
Kalorifer ve kullanım suyu çalışma koşullarında ilgili kanallardaki sistem suyunun doğru güzergâhta ilerlemesini destekler.
Servis Parçalarını Taşır
Ürün varyantına göre kartuş, bağlantı nipeli, filtre, doldurma veya güvenlik parçaları için yuvalar içerebilir; paket içeriği ayrıca doğrulanmalıdır.
Doğrulanmış Teknik Özellikler
| Teknik başlık | Ürün bilgisi |
|---|---|
| Ürün adı | PAKKENS HB-103 E.C.A. Proteus Sol Hidrolik Blok |
| PAKKENS kodu | HB-103 |
| Proser kodu | 3G103 |
| Ürün sınıfı | Kombi hidrolik grup sol blok / su dağıtım gövdesi |
| Hidrolik platform | Kombi tipi monotermik ısıtma cihazları için kompozit grup |
| Pompa bağlantısı | Yandan pompa bağlantılı yapı |
| Pompa uyumluluğu | PAKKENS, HB-103 platformunu farklı sirkülasyon pompası marka ve modellerine uygun olarak tanımlar; fiziksel montaj kontrolü gerekir |
| 3 yollu motor desteği | On/off veya step motorlu 3 yollu vana sistemleriyle kullanılabilen HB-103 platformu |
| Akış ölçüm yöntemi | Komple HB-103 grupta Hall effect sensörlü radyal türbin tipi akış ölçer |
| Akış düzenleyici aralığı | Komple grup konfigürasyonunda 6–22 litre/dakika seçenekleri |
| By-pass yöntemi | Plakalı eşanjör üzerinden |
| Emniyet ventili | Komple standart grup konfigürasyonunda plastik 3 bar, 1/2" ventil |
| Malzeme seçenekleri | PAKKENS teknik kaydında PA66 GF30 kompozit ve CuZn40Pb2 pirinç bileşen seçenekleri yer alır |
| Uyumlu seri | E.C.A. Proteus; cihaz etiketi ve eski blok üzerinden doğrulanarak |
| Paket içeriği | Satış başlığındaki sol blok; üzerindeki veya yanındaki ekipmanlar görsel ve paketle doğrulanmalıdır |
Teknik değerler HB-103 platform bilgisidir Akış ölçer, akış düzenleyici, 3 bar emniyet ventili ve diğer bileşenler PAKKENS’in komple HB-103 hidrolik grup tanımında yer alır. 3G103 olarak satılan tek sol blokta bu parçaların tamamının bulunacağı varsayılmamalıdır.

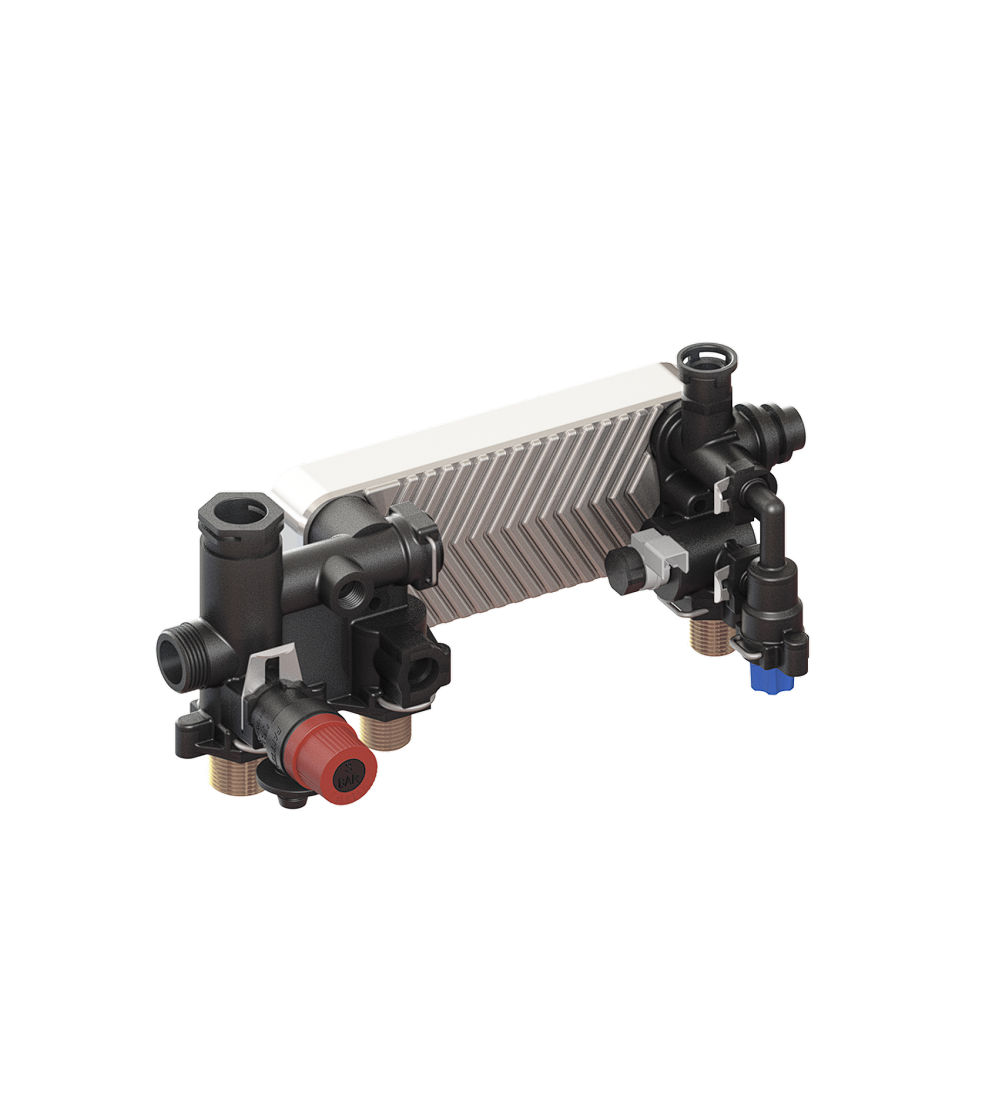

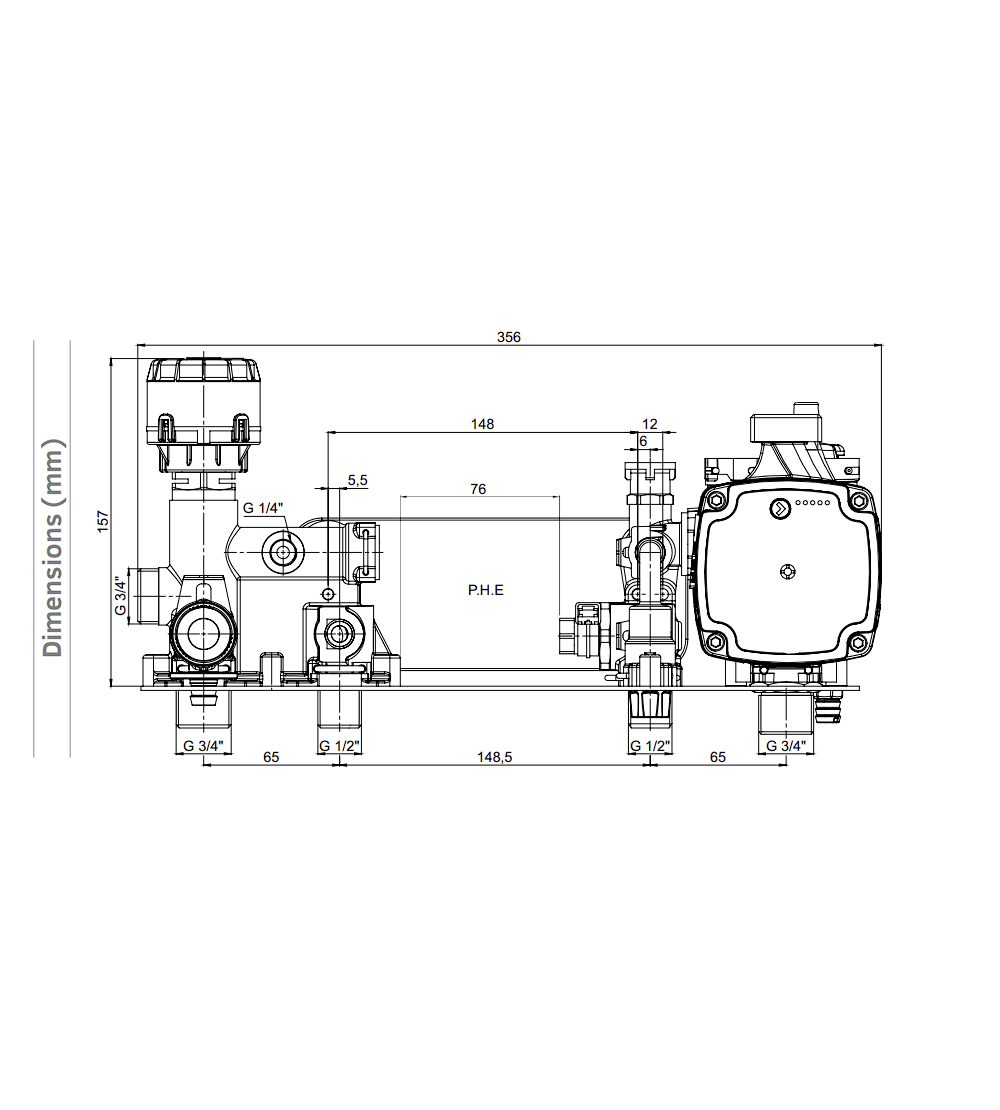

Komple HB-103 Grubu ile Sol Blok Arasındaki Fark
Komple HB-103 Standart Yapısı
- Gidiş ve dönüş blokları
- Kullanım suyu filtresi
- Akış düzenleyici
- Hall effect türbinli akış ölçer
- Manuel doldurma musluğu
- 3 yollu vana kartuşu
- 3 bar emniyet ventili
- 1/2" ve 3/4" bağlantı nipelleri
3G103 Sol Blok Ürünü
- Komple grubun yalnızca sol gövde bölümüdür.
- Sağ blok otomatik olarak dahil değildir.
- Plakalı eşanjör dahil kabul edilmemelidir.
- 3 yollu motor paketle kontrol edilmelidir.
- Sensör, türbin ve ventiller görselle doğrulanmalıdır.
- Conta, klips ve nipel kapsamı ayrıca sorulmalıdır.
Ürün görselindeki tüm parçalar paket içeriği olmayabilir Hidrolik blok fotoğrafında başka bir servis işleminden kalan sensör, kartuş, ventil veya bağlantı parçaları görülebilir. Siparişte ürün adı, paket listesi ve güncel stok fotoğrafı esas alınmalıdır.
HB-103 Hidrolik Grup Nasıl Çalışır?
Kombideki hidrolik grup; kalorifer suyu, kullanım suyu, pompa, plakalı eşanjör ve 3 yollu yönlendirme sisteminin bağlantı kanallarını düzenler. Isıtma talebinde sistem suyu kalorifer devresine gönderilir. Kullanım suyu talebinde ise uygun vana-kartuş yapısı su akışını plakalı eşanjör tarafına yönlendirir.
Sol blok, bu devrelerin bir kısmına ait kanal, conta yuvası ve bağlantı portlarını taşır. Gövdedeki çatlak, O-ring yatağı hasarı veya iç kanalda deformasyon; su kaçağına, basınç kaybına ve hatalı yönlendirmeye neden olabilir.
E.C.A. Proteus Uyumluluk Kontrolü
Proser stok kaydı ürünü E.C.A. Proteus sol blok olarak tanımlar. Ancak Proteus adı farklı üretim dönemlerinde ve farklı hidrolik revizyonlarda kullanılmış olabilir. Bu nedenle yalnızca ön paneldeki seri adına göre seçim yapılmamalıdır.
Cihaz Bilgileri
- Kombinin tam model ve tip etiketi
- Üretim ve seri numarası
- Monotermik veya farklı hidrolik yapı
- Mevcut pompa marka-modeli
- 3 yollu motorun on/off veya step motor tipi
Fiziksel Blok Karşılaştırması
- Blok gövdesinin genel geometrisi
- Pompa bağlantısının yandan olması
- Boru ve klips girişlerinin sayısı
- Plakalı eşanjör bağlantı noktaları
- 3 yollu kartuş ve motor yuvası
- Türbin, sensör, doldurma ve ventil portları
Proteus ile Proteus Premix aynı hidrolik grup değildir Bu ürün başlığı E.C.A. Proteus serisini belirtir. Güncel Proteus Premix, Citius Premix veya Confeo Premix cihazlara uyumluluk ayrıca üretici parça kataloğundan doğrulanmadan iddia edilmemelidir.
Değişim Gerektirebilecek Arıza Belirtileri
- Sol blok gövdesinde çatlak veya kırık görülmesi
- Klipsli boru bağlantılarında sürekli su kaçağı oluşması
- Plakalı eşanjör bağlantı yüzeylerinde sızıntı bulunması
- 3 yollu kartuş yuvası çevresinde su veya kireç izi oluşması
- Doldurma, türbin veya sensör portlarında gövde hasarı bulunması
- Conta kanallarında çizik, genişleme veya deformasyon görülmesi
- Dış su kaçağı nedeniyle kombi basıncının sürekli düşmesi
- Akış kanallarındaki tortu nedeniyle sıcak su veya kalorifer performansının bozulması
Her su kaçağı blok değişimi gerektirmez O-ring, klips, kartuş, doldurma musluğu, türbin kapağı veya eşanjör contası kaçırıyorsa sağlam gövde korunarak ilgili parça yenilenebilir. Gövde çatlamış veya conta yuvası bozulmuşsa blok değişimi gerekir.
Doğru Parça Seçimi İçin Kontrol Listesi
- PAKKENS HB-103 işaretini ve 3G103 stok kodunu kontrol edin.
- Eski parçanın gerçekten sol blok olduğunu doğrulayın.
- Kombiye önden bakıldığında yön tanımının aynı kullanıldığından emin olun.
- Pompa bağlantısının yönünü ve flanş yapısını karşılaştırın.
- Boru girişleri, klips yuvaları ve O-ring çaplarını kontrol edin.
- 3 yollu kartuş ve motor bağlantı geometrisini karşılaştırın.
- Plakalı eşanjör delik aralığı ve conta yüzeylerini inceleyin.
- Paket içeriğinde sensör, ventil, kartuş, klips ve conta olup olmadığını sorun.
Eski blok fotoğrafı seçim hatasını azaltır Bloğun cihaz içindeki genel görünümü, söküldükten sonraki ön-arka yüzeyi, tüm portları ve üzerindeki kodlar net biçimde görüntülenmelidir.
Montaj ve Hidrolik Güvenlik
Hidrolik blok kombinin sıcak ve basınçlı su devresinde çalışır. Değişimden önce cihaz kapatılmalı, elektrik ve gaz güvenliği sağlanmalı, kombinin soğuması beklenmeli ve kalorifer devresi basıncı yetkin servis tarafından kontrollü biçimde boşaltılmalıdır.
- Tüm O-ring ve düz contalar sertlik, şişme ve kesik açısından kontrol edilmelidir.
- Klipsler eğri, gevşek veya korozyonluysa yenilenmelidir.
- Conta kanalları keskin aletle çizilmemelidir.
- Plastik gövdeye aşırı sıkma torku uygulanmamalıdır.
- Boru ve eşanjör bağlantıları eksen dışı zorlanmamalıdır.
- Sistem doldurulduktan sonra soğuk ve sıcak çalışma kaçak testi yapılmalıdır.
- Kalorifer ve kullanım suyu geçişleri servis tarafından fonksiyon testine tabi tutulmalıdır.
Çatlak hidrolik blok yapıştırılarak kullanılmamalıdır Sıcak ve basınçlı su taşıyan kompozit gövdedeki çatlak; silikon, epoksi veya plastik kaynakla güvenli ve kalıcı onarım sayılmaz. Yapısal hasarlı blok uygun yeni parçayla değiştirilmelidir.
Sık Sorulan Sorular
HB-103 neyi ifade eder?
PAKKENS’in yandan pompa bağlantılı kompozit hidrolik grup ürün ailesidir.
3G103 bir E.C.A. OEM kodu mudur?
Hayır. Proser stok/model kodudur; E.C.A. fabrika parça numarası olarak doğrulanmamıştır.
Ürün komple HB-103 hidrolik grup mudur?
Hayır. Satış başlığı E.C.A. Proteus sol bloğu ifade eder. Sağ blok ve diğer ekipmanlar ayrıca kontrol edilmelidir.
Plakalı eşanjör pakete dahil midir?
PAKKENS, eşanjörü müşteri talebine göre sunulan seçenekler arasında belirtir. Bu sol blok paketinde ayrıca gösterilmiyorsa dahil kabul edilmemelidir.
3 yollu vana motoru dahil midir?
HB-103 platformu on/off veya step motorla çalışabilir; motor opsiyoneldir. Ürün görseli ve paket listesi kontrol edilmelidir.
Emniyet ventili ve doldurma musluğu dahil midir?
Komple HB-103 standart teslimat tanımında bu bileşenler bulunabilir. Tek sol blok ürününde ayrıca doğrulama gerekir.
E.C.A. Proteus Premix modeline uyar mı?
Otomatik olarak uyumlu kabul edilmemelidir. Proteus Premix farklı hidrolik platform kullanabilir.
Blok çatlağı yapıştırıcıyla onarılabilir mi?
Basınçlı sıcak su gövdesinde yapıştırma güvenli kalıcı onarım sayılmaz; hasarlı blok değiştirilmelidir.
Eski O-ringler yeniden kullanılabilir mi?
Sertleşmiş, yassılaşmış, şişmiş veya kesilmiş O-ringler yeniden kullanılmamalıdır.
Proser Kombi Parça Deposu Uyumluluk Desteği
Sipariş öncesinde E.C.A. kombinin model etiketini, eski sol bloğun ön-arka görünümünü, pompa bağlantısını, eşanjör yüzeyini ve tüm portları gösteren fotoğrafları iletebilirsiniz. Proser ekibi HB-103 ve 3G103 bilgileri üzerinden fiziksel eşleştirmeye yardımcı olur.
Önemli Bilgilendirme
Ürün rengi, kompozit gövde tonu, üzerindeki metal bağlantılar ve paket kapsamı üretim veya tedarik partisine göre değişebilir. Teknik seçimde ürün adından önce HB-103 platformu, 3G103 stok kodu, E.C.A. Proteus cihaz etiketi, yandan pompa bağlantısı, gövde geometrisi, eşanjör yüzeyi ve yardımcı portların konumu esas alınmalıdır.
