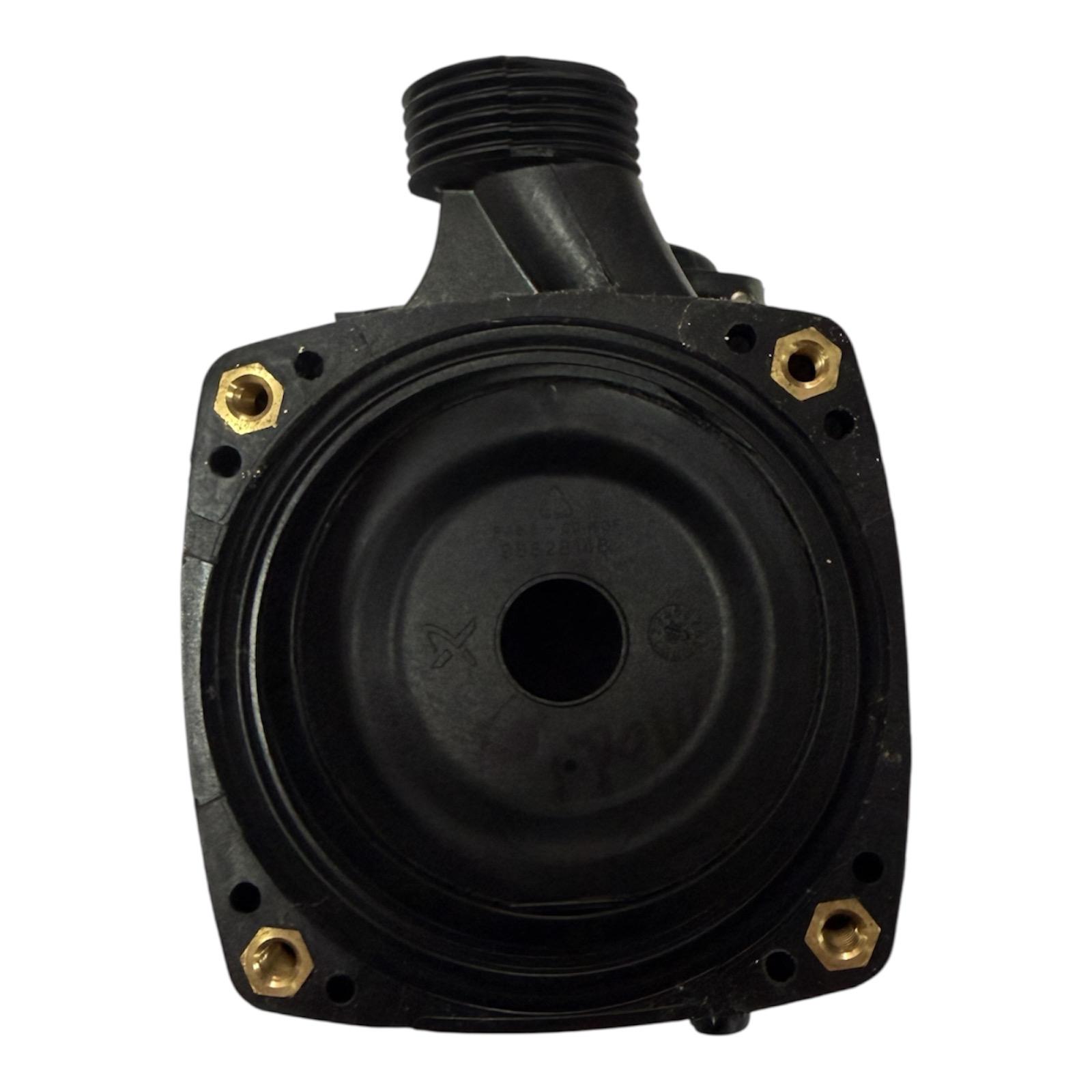

GRUNDFOS TYPE • UPM3 • UPM4 • MODÜLASYONLU POMPA • SALYANGOZ
Pompa Salyangozu Grundfos UPM3 UPM4 Modülasyonlu Pompa Uyumlu
Grundfos UPM3 ve UPM4 modülasyonlu sirkülasyon pompası uygulamalarıyla uyumlu pompa salyangozu; kombinin kalorifer devresinde kullanılan pompanın hidrolik gövde bölümüdür. Ürün komple pompa veya pompa motoru değildir. Doğru seçimde mevcut pompa modeli, salyangoz gövde formu ve bağlantı geometrisi birlikte kontrol edilmelidir.
Ürün Kimliği ve Temel Bilgiler
- Ürün tipi
- Pompa salyangozu
- Uyumlu pompa markası
- Grundfos Type
- Uyumlu seri
- UPM3
- Uyumlu seri
- UPM4
- Pompa yapısı
- Modülasyonlu pompa uygulaması
- Parça grubu
- Hidrolik pompa gövdesi
- Komple pompa
- Hayır
- Pompa motoru
- Hayır
UPM3 veya UPM4 ibaresi tek başına kesin uyumluluk garantisi değildir.
Pompanın tam etiketi, salyangozun bağlantı noktaları, gövde
geometrisi ve motor grubunun salyangoza oturma yapısı mevcut
parçayla karşılaştırılmalıdır.
UPM3 Uyumluluğu
Grundfos UPM3 pompa uygulamalarıyla uyumlu olarak belirtilen hidrolik salyangoz gövdesidir. Pompanın tam varyantı ayrıca kontrol edilmelidir.
UPM4 Uyumluluğu
Grundfos UPM4 pompa ailesiyle uyumluluk bilgisi taşır. Farklı revizyonlarda gövde ve bağlantı yapısı değişebileceğinden fiziksel karşılaştırma önemlidir.
Hidrolik Gövde Parçası
Pompa salyangozu, sirkülasyon pompasının suyla temas eden hidrolik gövde bölümüdür. Elektronik veya modülasyon kontrol ünitesi değildir.
Teknik Ürün Özeti
| Teknik özellik | Ürün bilgisi |
|---|---|
| Ürün adı | Grundfos UPM3 UPM4 Modülasyonlu Pompa Uyumlu Pompa Salyangozu |
| Parça tipi | Sirkülasyon pompası hidrolik salyangoz gövdesi |
| Uyumlu pompa grubu | Grundfos Type |
| Uyumlu seri | UPM3 UPM4 |
| Pompa tipi | Modülasyonlu sirkülasyon pompası uygulamaları |
| Temel görevi | Sirkülasyon pompasının hidrolik gövdesini oluşturarak kalorifer devresi suyunun pompa içerisindeki akış yolunu ve bağlantı yapısını oluşturmak |
| Komple pompa | Hayır; ürün pompa salyangozudur. |
| Pompa motoru / rotor | Ayrıca dahil olduğu belirtilmedikçe ürün kapsamında varsayılmamalıdır. |
| Elektronik modül | Pompanın elektronik kontrol ve modülasyon bölümü salyangozdan ayrı bir parçadır. |
| Bağlantı ölçüleri | Kesin giriş / çıkış veya montaj ölçüleri belirtilmediğinden tahmini ölçü eklenmemiştir. |
| Malzeme | Kesin gövde malzemesi belirtilmediğinden doğrulanmamış malzeme bilgisi kullanılmamıştır. |
| OEM / referans kodu | Kesin referans numarası belirtilmediğinden doğrulanmamış OEM kodu eklenmemiştir. |
| Paket kapsamı | Pompa salyangozu esas alınmalıdır. Motor, rotor, elektronik modül, bağlantı parçaları veya contaların ayrıca dahil olduğu belirtilmedikçe varsayılmamalıdır. |
Doğru ürün seçimi:
UPM3 / UPM4 pompa etiketi + mevcut salyangoz gövdesinin formu +
bağlantı geometrisi + pompa motorunun gövdeye oturma yapısı
birlikte kontrol edilmelidir.
Pompa Salyangozu Ne İşe Yarar?
Pompa salyangozu, kombi sirkülasyon pompasının hidrolik gövde bölümüdür. Kalorifer devresindeki suyun pompa içerisinde yönlendiği ve pompa motor / rotor grubunun hidrolik sisteme bağlandığı temel gövde yapısını oluşturur.
Sirkülasyon pompasının motor ve rotor bölümü mekanik hareketi oluştururken salyangoz gövdesi suyun pompa içerisindeki hidrolik yolunu sağlar. Bu nedenle salyangoz ile pompa motoru aynı parça değildir.
UPM3 ve UPM4 Pompa Uygulamaları
UPM3 ve UPM4, Grundfos pompa ailesinde kullanılan seri tanımlarıdır. Bu ürün, söz konusu modülasyonlu pompa uygulamalarına yönelik salyangoz gövdesi olarak belirtilmiştir.
Tüm UPM3 veya tüm UPM4 pompaların salyangozları aynı kabul edilmemelidir.
Pompa modeli, cihaz uygulaması ve gövde geometrisi üretim
varyantına göre farklılık gösterebilir.
Modülasyonlu Pompa ile Pompa Salyangozu Arasındaki Fark
Modülasyonlu Pompa
Motor / rotor ve elektronik kontrol bölümleriyle çalışma karakteristiği ayarlanabilen komple pompa yapısını ifade eder.
Pompa Salyangozu
Elektronik kontrol yapmayan, pompanın hidrolik gövdesini oluşturan ve su geçiş yolunu barındıran parçadır.
Önemli ayrım:
Bu ürün modülasyon yapan elektronik pompa ünitesi değildir;
UPM3 / UPM4 tipi pompa uygulamalarında kullanılan hidrolik
salyangoz gövdesidir.
Pompa Salyangozu ile Rotor Arasındaki Fark
Pompa Salyangozu
Sabit hidrolik gövde bölümüdür. Kalorifer suyunun pompa içerisindeki akış yolunu ve bağlantı noktalarını oluşturur.
Pompa Rotoru
Pompanın hareketli iç grubudur. Salyangoz içerisindeki hidrolik dolaşımın oluşmasına yardımcı olan mekanik bölümde görev yapar.
Rotor arayan kullanıcı ile salyangoz arayan kullanıcı aynı ürünü sipariş etmemelidir.
Arızalı bölümün hangisi olduğu teknik olarak belirlenmelidir.
Doğru UPM3 / UPM4 Pompa Salyangozu Nasıl Seçilir?
Pompa Bilgilerini Kontrol Edin
- Pompanın UPM3 veya UPM4 seri bilgisini doğrulayın.
- Pompa etiketi üzerindeki tam model kodunu kontrol edin.
- Varsa mevcut parçadaki referans numaralarını karşılaştırın.
- Yalnızca Grundfos marka adına göre seçim yapmayın.
- Benzer pompa serilerini otomatik eşdeğer kabul etmeyin.
Hidrolik Gövdeyi Karşılaştırın
- Mevcut salyangozun genel gövde formunu karşılaştırın.
- Giriş ve çıkış bağlantı konumlarını kontrol edin.
- Motor / rotor grubunun oturduğu bölümü karşılaştırın.
- Montaj bağlantı noktalarının aynı olduğunu doğrulayın.
- Komple pompa ile yalnızca salyangoz ürününü karıştırmayın.
Servis Kontrolünde Görülebilecek Durumlar
- Salyangoz gövdesinde fiziksel deformasyon görülmesi
- Bağlantı veya oturma bölgesinde hasar tespit edilmesi
- Pompa gövdesinde sızdırmazlık problemi şüphesi oluşması
- Motor / rotor grubunun gövdeye doğru oturmaması
- Mevcut pompa salyangozunda çatlak veya mekanik hasar görülmesi
Bu belirtiler tek başına salyangoz değişimini zorunlu kılmaz.
Conta, rotor, motor veya pompanın diğer bölümlerindeki sorunlar
da benzer servis bulgularına neden olabilir.
Grundfos Uyumlu Ürün Tanımı
Ürün Grundfos UPM3 ve UPM4 pompa uygulamalarıyla uyumlu salyangoz olarak belirtilmiştir. Grundfos ifadesi pompa uyumluluğunu tanımlar.
Ürünün Grundfos markalı orijinal / OEM fabrika çıkışlı parça olduğu ayrıca doğrulanmadıkça bu yönde bir varsayım yapılmamalıdır.
Montaj ve Servis Güvenliği
Pompa salyangozu kombinin sıcak ve basınçlı kalorifer devresinin bir parçasıdır. Ayrıca pompa motoru ve elektronik bölümle birlikte çalışan bir hidrolik gövde olduğundan uyumluluk ve montaj işlemleri teknik olarak değerlendirilmelidir.
Pompa salyangozu kontrolü ve değişimi yetkin teknik servis tarafından yapılmalıdır.
Pompa sökümü, elektriksel bağlantılar ve sıcak / basınçlı
hidrolik sistem üzerinde yapılacak işlemler kullanıcı
müdahalesine uygun değildir.
Sık Sorulan Sorular
Bu ürün hangi pompalarla uyumludur?
Ürün Grundfos UPM3 ve UPM4 modülasyonlu pompa uygulamalarıyla uyumlu olarak belirtilmiştir.
Bu ürün komple pompa mıdır?
Hayır. Ürün pompa salyangozu, yani hidrolik pompa gövdesidir.
Pompa motoru ürünle birlikte midir?
Motorun dahil olduğu ayrıca belirtilmediğinden ürün kapsamında yalnızca salyangoz gövdesi esas alınmalıdır.
UPM3 ve UPM4 salyangozları her zaman aynı mıdır?
Her uygulamada aynı kabul edilmemelidir. Pompanın tam modeli ve salyangozun fiziksel geometrisi kontrol edilmelidir.
Modülasyonlu pompa ne anlama gelir?
Modülasyon pompanın motor ve kontrol yapısıyla ilgili bir çalışma özelliğidir. Pompa salyangozunun kendisi elektronik modülasyon işlemi gerçekleştirmez.
Pompa rotoru ile salyangoz aynı parça mıdır?
Hayır. Rotor hareketli iç parçadır; salyangoz ise pompanın sabit hidrolik gövdesidir.
Grundfos orijinal ürün müdür?
Ürün Grundfos UPM3 / UPM4 uyumlu olarak belirtilmiştir. Kesin OEM bilgisi bulunmadan Grundfos orijinal ürün olarak değerlendirilmemelidir.
Doğru salyangozu nasıl kontrol edebilirim?
Pompanın tam etiketi, UPM3 / UPM4 seri bilgisi, mevcut salyangozun bağlantı noktaları ve gövde geometrisi yeni ürünle karşılaştırılmalıdır.
Proser Kombi Parça Deposu
Grundfos UPM3 / UPM4 modülasyonlu pompa salyangozu seçiminde pompanın tam modelini, mevcut salyangoz gövdesini, bağlantı geometrisini ve motor / rotor grubunun oturma yapısını birlikte karşılaştırmanız önerilir.
Önemli Bilgilendirme
Bu ürün Grundfos UPM3 ve UPM4 modülasyonlu pompa uygulamalarıyla uyumlu olarak belirtilen kombi pompa salyangozudur. Komple sirkülasyon pompası, pompa motoru veya rotor değildir. Kesin bağlantı ölçüleri, gövde malzemesi ve OEM referans kodu belirtilmediğinden tahmini teknik bilgi eklenmemiştir. Doğru seçim için pompanın tam modeli ve mevcut salyangoz gövdesinin fiziksel yapısı birlikte doğrulanmalıdır.
