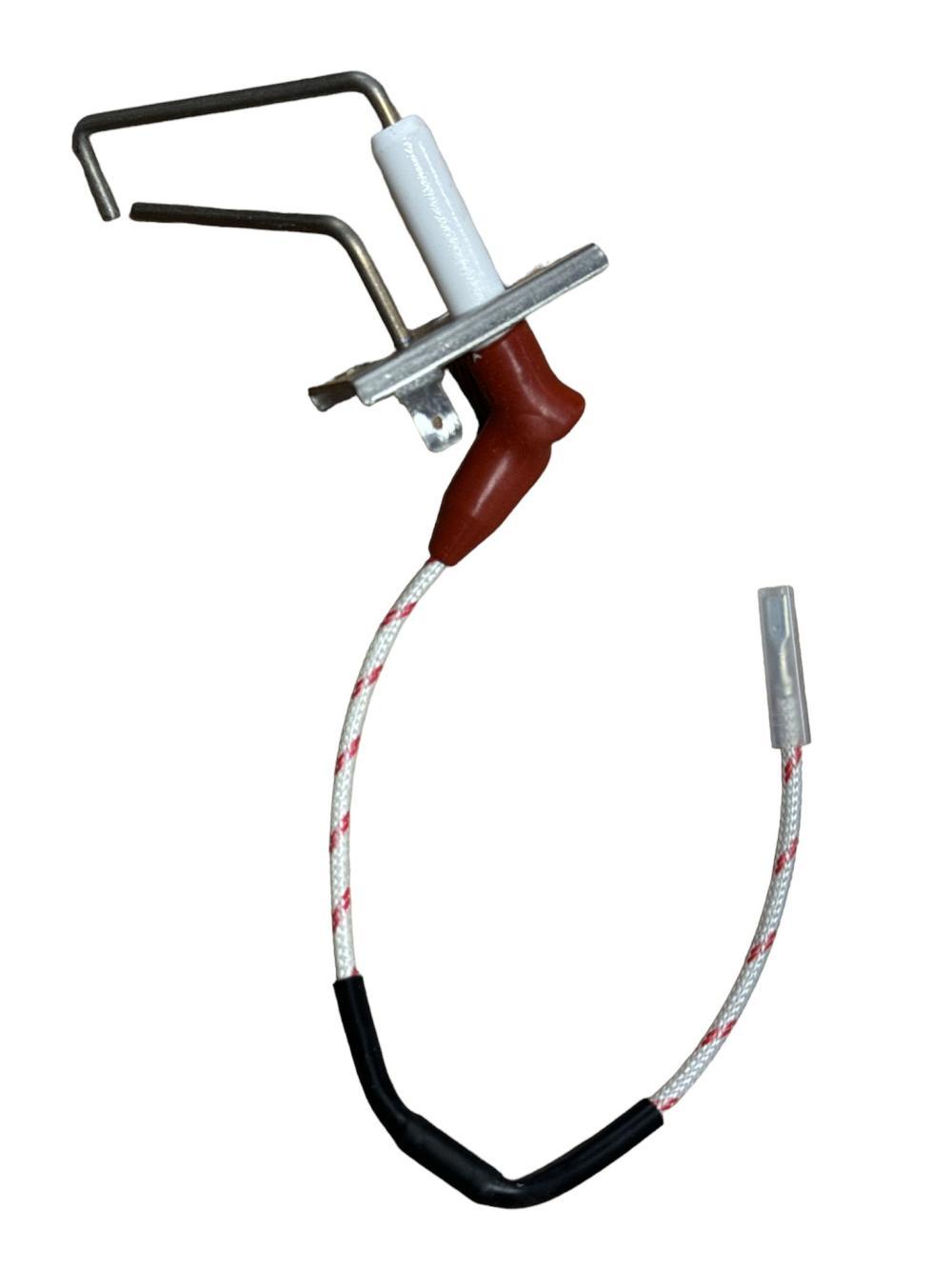

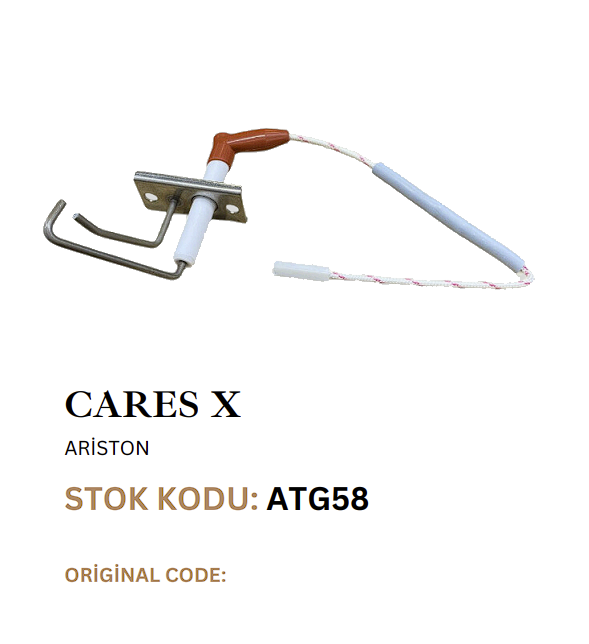

Ariston • ATG58 • 65116262-01 • Orijinal Ateşleme Elektrodu
Ateşleme Elektrodu Ariston Orijinal Kod 65116262-01
Ariston 65116262-01 ateşleme elektrodu; Cares Premium ve HS Premium ailesinin uygun yoğuşmalı kombi revizyonlarında, ateşleme ünitesinden gelen yüksek gerilimi brülör bölgesinde kontrollü kıvılcıma dönüştürerek gaz-hava karışımının güvenilir biçimde tutuşmasına yardımcı olan orijinal yanma sistemi parçasıdır. Parça birçok güncel katalogda 65122419 ardıl referansıyla da listelenmektedir. Sipariş öncesinde cihazın tam model kodu, seri numarası ve eski elektrodun fiziksel yapısı karşılaştırılmalıdır.
Ürün Kimliği ve Kod Güncellemesi
- Ürün markası
- Ariston
- Proser stok kodu
- ATG58
- Eski orijinal kod
- 65116262-01
- Güncel referans
- 65122419
- Ürün tipi
- Ateşleme elektrodu
- Cihaz ailesi
- Cares Premium / HS Premium
- Montaj bölgesi
- Brülör ve yanma odası
- Paket içeriği
- 1 adet elektrot grubu
65116262-01 ve 65122419 kod ilişkisi 65116262-01, ürünün eski referansı olarak kullanılmaktadır. Aynı elektrot grubu çok sayıda güncel yedek parça kataloğunda 65122419 koduyla listelenmektedir. Paket üzerindeki kod değişmiş olsa bile cihaz uyumluluğu tam model ve seri numarası üzerinden kontrol edilmelidir.
Güvenilir Kıvılcım Oluşumu
Ateşleme ünitesinden iletilen yüksek gerilimin brülör üzerinde tasarlanan noktada elektriksel atlama oluşturmasına yardımcı olur.
Seramik Yalıtım Yapısı
Elektrot milini çevredeki metal bileşenlerden yalıtarak kıvılcımın brülör dışındaki istenmeyen yüzeylere kaçmasını önlemeye yardımcı olur.
Ariston Brülör Geometrisi
Metal uç biçimi, sabitleme flanşı ve seramik uzunluğu ilgili Cares Premium ve HS Premium brülör düzeniyle eşleştirilmelidir.
Teknik Ürün Özeti
| Teknik başlık | Ürün bilgisi |
|---|---|
| Ürün adı | Ariston Cares Premium / HS Premium Ateşleme Elektrodu |
| Proser stok kodu | ATG58 |
| Orijinal referans | 65116262-01 |
| Yeni / ardıl referans | 65122419 |
| Parça sınıfı | Kombi brülör ateşleme elektrodu / kıvılcım elektrodu |
| Ürün niteliği | Ariston orijinal yedek parça olarak listelenen elektrot grubu |
| Temel görev | Ateşleme ünitesinin oluşturduğu yüksek gerilimi brülör bölgesinde kıvılcıma dönüştürerek yanma başlangıcına yardımcı olmak |
| Uyumlu ana seri | Ariston Cares Premium ve HS Premium uygun cihaz revizyonları |
| İlişkilendirilen kapasiteler | 24 ve 30 kW sınıfındaki uygun kombi ve sistem cihazları; tam ürün kodu ve seri numarası doğrulanarak |
| Yapısal bileşenler | Metal elektrot ucu, seramik yalıtım gövdesi, sabitleme flanşı ve yüksek gerilim bağlantısı |
| Elektrik bağlantısı | Cihazın ateşleme kablosuna uygun yüksek gerilim bağlantısı; soket yapısı eski ürün üzerinden kontrol edilmelidir |
| Elektrot uç ölçüsü | Kesin uç mesafesi ve brülöre göre konum ilgili cihazın servis dokümanından doğrulanmalıdır |
| Conta bilgisi | Elektrot bağlantı contası ürün görselinde ayrıca gösterilmiyorsa pakete dahil kabul edilmemelidir |
| Ateşleme kablosu | Ayrı yedek parçadır; ürün görselinde bulunmuyorsa elektrotla birlikte gönderildiği varsayılmamalıdır |
| Montaj sınıfı | Yetkin gaz yakıcı cihaz teknik servisi uygulaması |
Orijinal kod ile cihaz modeli birlikte değerlendirilmelidir Aynı Ariston ürün ailesinde üretim yılına, cihaz kapasitesine ve ülke versiyonuna göre farklı elektrot revizyonları bulunabilir. 65116262-01 kodu tek başına yeterli görülmemeli; cihazın etiket bilgileri de karşılaştırılmalıdır.
Ateşleme Elektrodu Nasıl Çalışır?
Kombi kalorifer veya sıcak su talebi aldığında elektronik kontrol sistemi ateşleme sırasını başlatır. Gerekli ön güvenlik kontrollerinin ardından ateşleme ünitesi elektrot grubuna yüksek gerilim gönderir.
Elektrot ucu ile brülörün referans yüzeyi arasında meydana gelen elektriksel atlama kıvılcım oluşturur. Gaz valfinden gelen ve fan sistemi tarafından hazırlanan gaz-hava karışımı bu kıvılcımla tutuşarak yanma sürecini başlatır.
Elektrot geometrisi ateşleme kalitesini doğrudan etkiler Metal ucun brülöre göre konumu, seramik yalıtımın sağlamlığı ve ateşleme kablosunun bağlantısı doğru değilse kıvılcım oluşsa bile yanma güvenilir biçimde başlamayabilir.
65116262-01 ile 65122419 Arasındaki Fark
65116262-01
- Ürünün eski Ariston referansı olarak kullanılır.
- Türkiye ve Avrupa yedek parça kayıtlarında yaygın biçimde görülür.
- Eski elektrot veya paket üzerinde bu kod bulunabilir.
- Proser ürün kartında temel orijinal kod olarak listelenir.
65122419
- Birçok güncel katalogda ardıl referans olarak listelenir.
- Eski 65116262-01 kodunun yerine gönderilebilen güncel ürün olabilir.
- Paket ve gövde üzerinde yeni kod yer alabilir.
- Fiziksel yapı ve cihaz seri numarası yine kontrol edilmelidir.
Kod değişimi tek başına ürünün farklı olduğu anlamına gelmez Üreticiler teknik veya lojistik nedenlerle parça referanslarını güncelleyebilir. Eski kodun yeni referansla değiştirilmesi durumunda ürünün cihaz etiketi ve güncel üretici kataloğuyla eşleştirilmesi gerekir.
Uyumlu Ariston Cihaz Grupları
65116262-01 ve 65122419 referansları; Ariston Cares Premium ve HS Premium ailesinin belirli 24 ve 30 kW cihazlarıyla ilişkilendirilmektedir. Aşağıdaki liste parça kataloglarında görülen cihaz gruplarını gösterir; cihazın tam ürün ve seri numarası görülmeden kesin uyumluluk iddiası oluşturmaz.
Cares Premium Grubu
- Cares Premium 24 EU
- Cares Premium 24 EU2
- Cares Premium 30 EU2
- Cares Premium System 24 EU
- Cares Premium 24 kW NG uygun revizyonları
HS Premium Grubu
- HS Premium 24 EU
- HS Premium 24 EU2
- HS Premium 30 EU2
- HS Premium 24 ve 30 kW uygun revizyonları
- Seri numarasıyla doğrulanmış cihaz versiyonları
Cares X, Cares One ve Cares Premium aynı seri değildir Benzer ticari ad taşıyan yeni nesil Ariston cihazlarda farklı elektrot kodları kullanılabilir. Yalnızca “Cares” adına göre ürün seçilmemeli; cihaz etiketindeki tam seri adı ve ürün kodu okunmalıdır.
Ateşleme Elektrodu ile İyonizasyon Elektrodu Arasındaki Fark
Ateşleme Elektrodu
- Brülörde ilk kıvılcımın oluşmasına yardımcı olur.
- Ateşleme ünitesinden gelen yüksek gerilimle çalışır.
- Metal uç ve brülör arasındaki konum kritik öneme sahiptir.
- Seramik çatlağı kıvılcım kaçağına neden olabilir.
- 65116262-01 bu ürün sınıfında listelenmektedir.
İyonizasyon Elektrodu
- Yanma başladıktan sonra alevin varlığını izler.
- Kontrol kartına düşük seviyeli alev sinyali iletir.
- Topraklama ve yanma kalitesi sinyali etkileyebilir.
- Ayrı bir elektrot veya farklı elektrot grubu olabilir.
- Ateşleme elektroduyla otomatik olarak aynı kabul edilmemelidir.
İki elektrot görevi karıştırılmamalıdır Kıvılcımın oluşması, cihazın alevi doğru algıladığı anlamına gelmez. Ateşleme ve alev algılama sorunlarında ilgili elektrotlar, kablolar, topraklama ve elektronik kontrol birlikte değerlendirilmelidir.
Elektrot Arızasına İşaret Edebilecek Belirtiler
- Ateşleme talebi sırasında kıvılcım sesinin duyulmaması
- Kıvılcım oluşmasına rağmen brülörün tutuşmaması
- Kombinin art arda ateşleme denemesi yapması
- Cihazın ateşleme başarısızlığı nedeniyle güvenlik duruşuna geçmesi
- Kıvılcımın elektrot ucundan değil farklı bir metal yüzeyden atlaması
- Seramik yalıtım üzerinde çatlak, kırık veya yanık izi görülmesi
- Metal elektrot ucunda eğilme, aşınma veya oksitlenme oluşması
- Ateşleme kablosu veya terminal çevresinde kaçak izi bulunması
- Brülörün gecikmeli veya sert biçimde tutuşması
Bu belirtiler yalnızca elektrot arızasını göstermez Ateşleme ünitesi, yüksek gerilim kablosu, gaz valfi, fan, gaz beslemesi, brülör, cihaz topraklaması ve elektronik kart da benzer çalışma sorunlarına neden olabilir.
Ateşleme Sorunlarında Ayırıcı Teşhis
Elektrotla İlişkili Olasılıklar
- Seramik yalıtımın çatlaması
- Elektrot ucunun eğilmesi veya aşınması
- Elektrot ile brülör mesafesinin bozulması
- Sabitleme flanşının gevşemesi
- Elektrot yüzeyinde yoğun yanma kalıntısı oluşması
- Yüksek gerilim bağlantısında temas kaybı bulunması
Diğer Olası Nedenler
- Ateşleme ünitesinin yüksek gerilim üretmemesi
- Ateşleme kablosunda kopukluk veya yalıtım kaçağı
- Gaz valfinin açılmaması
- Gaz giriş basıncının yetersiz olması
- Fan veya hava-gaz yolunda çalışma sorunu
- Brülör yüzeyinde kirlenme veya deformasyon
- Elektronik kartın ateşleme sırasını tamamlayamaması
Kıvılcım yoksa doğrudan elektrot değiştirilmemelidir Elektrot sağlam olsa bile ateşleme ünitesi veya yüksek gerilim kablosu arızalıysa kıvılcım oluşmayabilir. Kesin teşhis servis ölçümleriyle yapılmalıdır.
Doğru Parça Seçimi İçin Kontrol Listesi
- Proser stok kodunun ATG58 olduğunu doğrulayın.
- Eski ürün veya cihaz kaydında 65116262-01 kodunu kontrol edin.
- Güncel ürünün 65122419 referansıyla gelebileceğini dikkate alın.
- Cihazın Cares Premium veya HS Premium serisinde olduğunu doğrulayın.
- Kombinin tam 24 veya 30 kW model bilgisini okuyun.
- Cihaz etiketindeki ürün ve seri numarasını kaydedin.
- Metal elektrot ucunun biçimini eski parçayla karşılaştırın.
- Seramik gövdenin uzunluğunu ve yönünü inceleyin.
- Sabitleme flanşı ile vida deliklerinin konumunu kontrol edin.
- Ateşleme kablosu bağlantısının aynı yapıda olduğunu doğrulayın.
- Conta, kablo ve vidaların pakete dahil olup olmadığını inceleyin.
Cihaz etiketi ve eski elektrot fotoğrafı seçim hatasını azaltır Kombinin model etiketi, eski elektrodun metal ucu, seramik gövdesi, sabitleme flanşı ve elektrik bağlantısı ayrı ayrı görüntülenmelidir.
Seramik ve Metal Uç Kontrolleri
Seramik Yalıtım
- Çatlak veya kırık bulunmamalıdır.
- Yüzeyde yoğun is ve nem izi olmamalıdır.
- Metal elektrot seramik içerisinde gevşek olmamalıdır.
- Yüksek gerilim kaçağına işaret eden çizgiler incelenmelidir.
- Montaj sırasında darbeye ve yan kuvvete maruz bırakılmamalıdır.
Metal Elektrot ve Flanş
- Elektrot ucu eğilmiş veya erimiş olmamalıdır.
- Aşırı oksit ve malzeme kaybı bulunmamalıdır.
- Sabitleme flanşı düz ve sağlam olmalıdır.
- Vida delikleri cihaz bağlantısıyla aynı hizada olmalıdır.
- Conta yüzeyi temiz ve deformasyonsuz olmalıdır.
Çatlamış seramik güvenli biçimde onarılamaz Seramik yalıtım üzerinde çatlak bulunan veya metal ucu ciddi biçimde aşınmış elektrot yeniden şekillendirilerek kullanılmamalıdır. Uygun orijinal parça ile değiştirilmelidir.
Montaj ve Yanma Güvenliği
Ateşleme elektrodu; yüksek gerilim, gaz-hava karışımı ve kapalı yanma odasıyla doğrudan ilişkili bir güvenlik parçasıdır. Değişim sırasında elektrot konumu, elektrik bağlantısı, sızdırmazlık ve yanma davranışı birlikte kontrol edilmelidir.
- Cihaz elektrik ve gaz beslemesinden güvenli biçimde ayrılmalıdır.
- Yanma grubunun tamamen soğuması beklenmelidir.
- Ateşleme kablosu ve terminal yalıtımı kontrol edilmelidir.
- Seramik bölüm sert alet veya penseyle tutulmamalıdır.
- Elektrot ucu servis bilgisi dışında bükülmemelidir.
- Hasarlı veya sertleşmiş bağlantı contası yeniden kullanılmamalıdır.
- Elektrot brülöre göre doğru konumda sabitlenmelidir.
- Montaj sonrasında kıvılcım noktası ve ateşleme sırası kontrol edilmelidir.
- Gaz ve yanma güvenliği uygun servis ekipmanıyla doğrulanmalıdır.
Gazlı cihazlarda elektrot değişimi kullanıcı işlemi değildir Hatalı konum, çatlak seramik, eksik conta veya yanlış elektrik bağlantısı; gecikmeli ateşleme, yüksek gerilim kaçağı ve yanma güvenliği riski oluşturabilir. İşlem yetkin kombi teknik servisi tarafından yapılmalıdır.
Sık Sorulan Sorular
65116262-01 neyi ifade eder?
Ariston Cares Premium ve HS Premium cihazların uygun revizyonlarında kullanılan ateşleme elektrodunun eski orijinal parça referansıdır.
65122419 koduyla aynı ürün müdür?
65122419 birçok güncel katalogda 65116262-01 kodunun ardıl veya güncellenmiş referansı olarak listelenmektedir. Cihaz seri numarası yine kontrol edilmelidir.
Ürünün Proser stok kodu nedir?
Proser Kombi Parça Deposu ürün kartında ATG58 model/stok koduyla listelenmektedir.
Hangi Ariston modellerinde kullanılır?
Cares Premium ve HS Premium ailesinin uygun 24 ve 30 kW revizyonlarıyla ilişkilendirilir. Tam model ve seri numarası kontrol edilmelidir.
Cares One veya Clas One cihazlara uyar mı?
Kesin olarak kabul edilmemelidir. Bu cihazlarda farklı elektrot grupları kullanılabilir. Yalnızca benzer seri adına göre sipariş verilmemelidir.
Elektrot kıvılcım çıkarıyorsa sağlam mıdır?
Her zaman değil. Kıvılcım yanlış noktadan atlayabilir veya brülöre göre konumu bozulmuş olabilir. Ateşleme sistemi birlikte kontrol edilmelidir.
Kombi ateşleme yapmıyorsa sorun kesin elektrot mudur?
Hayır. Ateşleme ünitesi, kablo, gaz valfi, gaz beslemesi, fan, brülör veya elektronik kart da aynı belirtiye neden olabilir.
Elektrot temizlenerek tekrar kullanılabilir mi?
Hafif yüzey kirlenmesi teknik servis tarafından değerlendirilebilir. Seramik çatlağı, metal uç deformasyonu veya ciddi aşınma varsa ürün değiştirilmelidir.
Conta ve ateşleme kablosu pakete dahil midir?
Güncel ürün görseli üzerinden doğrulanmalıdır. Ayrıca gösterilmiyorsa conta ve kablo pakete dahil kabul edilmemelidir.
Ürün orijinal Ariston parçası mıdır?
Proser ürün kaydında Ariston orijinal ateşleme elektrodu olarak listelenmektedir. Gönderilen ürünün ambalaj ve güncel kod bilgisi teslimat öncesinde kontrol edilebilir.
Proser Kombi Parça Deposu Uyumluluk Desteği
Sipariş öncesinde kombinin tam model ve seri etiketini, eski elektrodun metal ucunu, seramik gövdesini, sabitleme flanşını ve ateşleme kablosu bağlantısını gösteren fotoğrafları iletebilirsiniz. Proser ekibi; ATG58 stok kodu, 65116262-01 eski referansı ve 65122419 güncel kodu üzerinden fiziksel ürün karşılaştırmasına yardımcı olur.
Önemli Bilgilendirme
Ürünün ambalajında eski 65116262-01 kodu yerine güncel 65122419 referansı bulunabilir. Seramik tonu, metal yüzey rengi, conta biçimi ve küçük üretim ayrıntıları partiye göre değişebilir. Doğru seçimde ATG58 stok kodu, eski ve yeni referanslar, cihazın tam Cares Premium veya HS Premium etiketi, seri numarası ve eski elektrodun fiziksel geometrisi birlikte değerlendirilmelidir.
