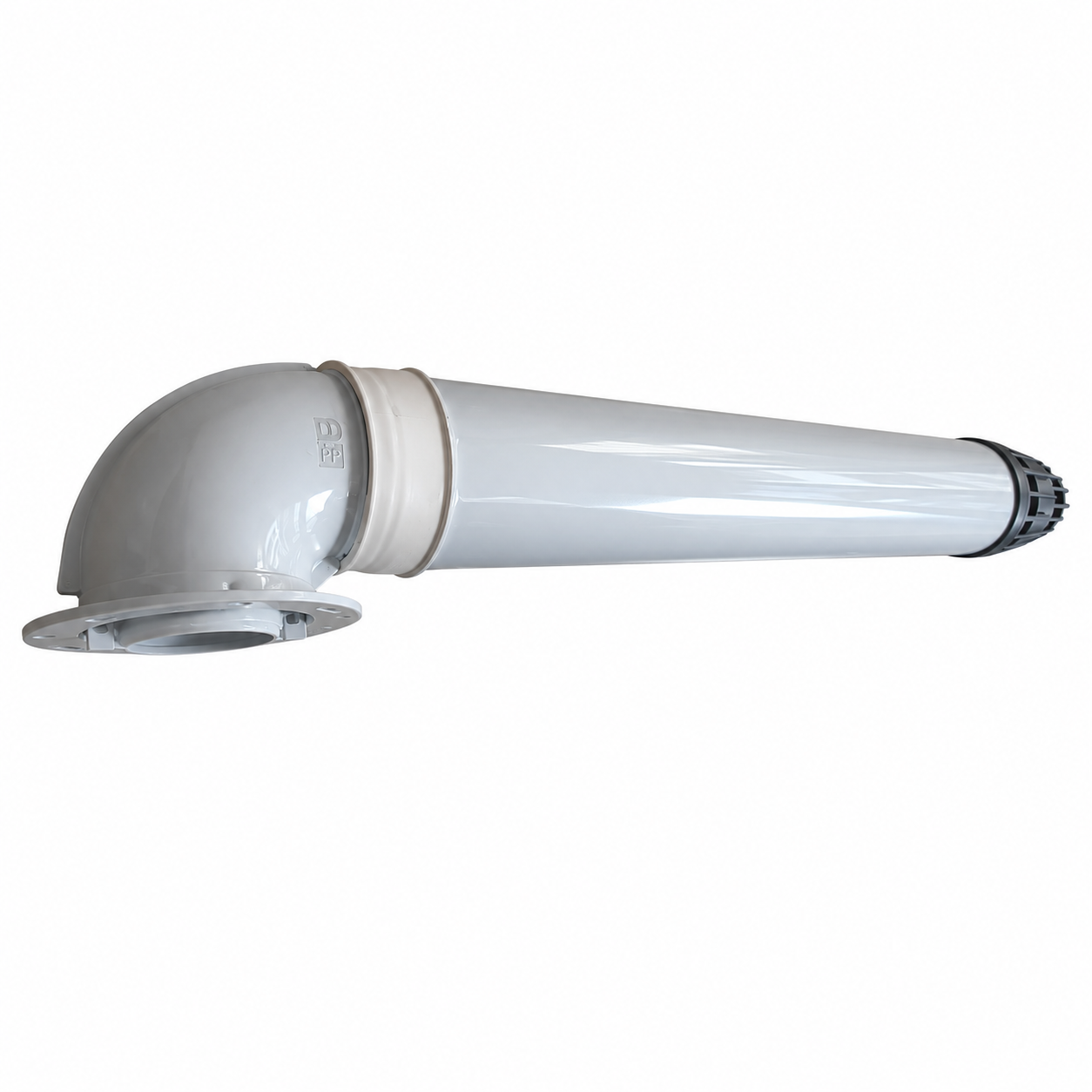

DEMİRDÖKÜM • 0020297309 • Ø60/100 • Yatay Şofben Baca Seti
Demirdöküm Şofben Baca Seti
Demirdöküm şofben baca seti; L 275 F ve L 350 F hermetik gazlı şofbenlerin uygun baca kurulumlarında, yanma için gerekli temiz havanın dış ortamdan alınmasına ve oluşan atık gazın ayrı bir iç kanal üzerinden bina dışına taşınmasına yardımcı olan konsantrik yatay geçiş sistemidir. Demirdöküm teknik dokümanlarında 0020297309 ürün numarasıyla, C12 bağlantı düzenine uygun 75 cm ve Ø60/100 mm duvar geçişi olarak tanımlanır. Güvenli seçimde yalnızca marka adı değil; şofben modeli, baca çıkış çapı, hat uzunluğu, dirsek sayısı ve mevcut bağlantı geometrisi birlikte değerlendirilmelidir.
Ürün Kimliği ve Referans Bilgileri
- Marka
- Demirdöküm
- Ürün numarası
- 0020297309
- Barkod kaydı
- 8690813229358
- Ürün tipi
- Yatay hermetik baca seti
- Baca çapı
- Ø60/100 mm
- Resmî tanım
- 75 cm duvar geçişi
- Bağlantı sınıfı
- C12 yatay sistem
- Ana cihaz grubu
- L 275 F / L 350 F
Şofben baca seti ile kombi baca seti aynı parça değildir
Çap değeri benzer görünse bile yoğuşmalı kombi, konvansiyonel kombi ve
hermetik şofben baca sistemlerinin bağlantı parçası, iç boru yapısı,
terminali ve sertifikalı kullanım alanı farklı olabilir. Bu ürün, uygun
Demirdöküm L tipi hermetik şofben uygulaması doğrulanmadan başka cihazda
kullanılmamalıdır.
Çift Kanallı Hermetik Yapı
Ø60 mm iç kanal atık gaz akışını, Ø100 mm dış gövde ile iç kanal arasındaki bölüm ise yanma havası girişini oluşturur.
C12 Yatay Duvar Geçişi
Şofbenin üst bağlantısından yatay hatta yönlenen sistem, temiz hava girişi ile atık gaz çıkışını dış ortam terminalinde birbirinden ayırır.
L Serisi Şofben Uyumu
0020297309 referansı Demirdöküm L 275 F ve L 350 F cihazların Ø60/100 mm sertifikalı yatay baca düzeniyle ilişkilendirilir.
Teknik Ürün Özeti
| Teknik başlık | Ürün bilgisi |
|---|---|
| Ürün adı | Demirdöküm L Tipi Hermetik Şofben Yatay Baca Seti |
| Demirdöküm ürün numarası | 0020297309 |
| Sektör barkod kaydı | 8690813229358; güncel kutu etiketi üzerinden doğrulanmalıdır |
| Teknik ürün sınıfı | Konsantrik yanma havası / atık gaz duvar geçiş sistemi |
| Bağlantı tipi | C12 yatay yanma havası ve atık gaz sistemi |
| Konsantrik çap | İç hat Ø60 mm, dış hat Ø100 mm |
| Doküman uzunluğu | Demirdöküm teknik kılavuzunda 75 cm yatay duvar/çatı kılavuzu olarak kayıtlıdır |
| Satış ölçüsü notu | Bazı piyasa kayıtlarında yaklaşık 80 cm yazılabilir; ürün numarası ve fiziksel ölçü birlikte kontrol edilmelidir |
| Uyumlu ana cihazlar | Demirdöküm L 275 F ve L 350 F hermetik gazlı şofbenler |
| L 275 F yatay sınırı | Ø60/100 mm C12 sistemde, uygun kısma halkasıyla 90° dirsek + azami 4,3 m |
| L 350 F yatay sınırı | Ø60/100 mm C12 sistemde, kısma halkası seçimine göre 90° dirsek + 3,0 m veya 4,0 m |
| İlave 90° dirsek etkisi | Her ilave 90° dirsek azami izin verilen hat uzunluğunu 1,0 m azaltır |
| İlave 45° dirsek etkisi | Her ilave 45° dirsek azami izin verilen hat uzunluğunu 0,5 m azaltır |
| Yatay montaj eğimi | Yoğuşmanın cihaza geri ulaşmaması için dış ortama doğru asgari %3 eğim |
| Montaj sınıfı | Yetkili gaz yakıcı cihaz teknik servisi uygulaması |
0020297309 resmî sistem referansıdır
Demirdöküm montaj ve bakım kılavuzu bu kodu Ø60/100 mm çaplı,
75 cm uzunlukta ve ölçüm açıklığı bulunmayan C12 yatay duvar geçişi
olarak tanımlar. Sipariş ve montaj planında bu referansın cihaz etiketiyle
birlikte kontrol edilmesi, yalnızca görsel benzerliğe göre seçim
yapılmamasını sağlar.
Hermetik Şofben Baca Seti Nasıl Çalışır?
Hermetik şofben yanma havasını kurulu olduğu odadan doğrudan çekmek yerine, dış ortamla bağlantılı kapalı baca sistemi üzerinden alır. Konsantrik yapının dış hava kanalı fana ve yanma bölümüne temiz hava taşırken, merkezde bulunan iç boru yanma sonucu oluşan atık gazı dışarı yönlendirir.
Bu iki akışın aynı eksende fakat birbirinden ayrılmış kanallarda ilerlemesi; bağlantı contalarının, boru ek yerlerinin, terminalin ve cihaz üzerindeki dirsek oturumunun eksiksiz olmasını gerekli kılar. Ezilmiş boru, yerinden çıkmış conta veya hatalı eğim hava–atık gaz dengesini bozabileceğinden baca sistemi cihazın güvenlik bütünlüğünün bir parçası olarak görülmelidir.
Ø60/100 Konsantrik Baca Yapısının Bölümleri
Ø60 mm İç Atık Gaz Kanalı
- Yanma ürünlerini cihazdan dış ortama taşır.
- Dirsek ve terminal iç hattıyla kesintisiz birleşmelidir.
- Ek yerlerindeki conta ve oturma derinliği korunmalıdır.
- Çökme, ezilme veya ayrılma akış kesitini daraltabilir.
Ø100 mm Dış Hava Kanalı
- Yanma için gerekli dış ortam havasının giriş yolunu oluşturur.
- İç boruyu merkezde ve korunaklı konumda tutar.
- Duvar geçişi ile cihaz bağlantısı arasındaki dış gövdeyi oluşturur.
- Rozet ve sabitleme elemanlarıyla geçiş yüzeyinde düzen sağlar.
60/100 ifadesi iki ayrı çapı belirtir
İlk değer iç atık gaz borusunun, ikinci değer dış hava kanalının nominal
çapıdır. Tek cidarlı Ø60 mm boru veya yalnızca Ø100 mm dış boru, komple
konsantrik setin yerine kullanılamaz.
Baca Seti, Uzatma Borusu ve Dikey Kit Farkı
Yatay Baca Seti 0020297309
- C12 yatay duvar geçiş düzeni için kullanılır.
- Resmî tanımı 75 cm Ø60/100 mm duvar geçişidir.
- Cihaz üstü bağlantı dirseğiyle çalışan başlangıç sistemidir.
- Dış ortam terminali yatay çıkış geometrisine sahiptir.
Uzatma ve Dikey Bağlantı Parçaları
- Uzatma borusu tek başına komple baca seti değildir.
- İlave dirsekler eşdeğer baca uzunluğunu değiştirir.
- Dikey çatı çıkışı ayrı bağlantı kiti ve proje gerektirir.
- Ø80/80 ayrık sistemler farklı adaptörlerle planlanır.
Paket kapsamı güncel ürün fotoğrafıyla doğrulanmalıdır
Sektörde “baca seti” ifadesi dirsek, yatay terminal borusu, contalar ve
rozetlerden oluşan paket için kullanılır. Üretim ve paketleme revizyonuna
göre küçük bağlantı elemanları değişebileceğinden kutu içeriğinde dirsek,
terminal, conta, kısma halkası, rozet ve sabitleme parçaları ayrı ayrı
kontrol edilmelidir.
Uyumluluk Kontrol Listesi
Cihaz ve Proje Bilgileri
- Demirdöküm marka ve tam şofben model etiketi
- L 275 F veya L 350 F seri bilgisi
- Cihaz üretim ve seri numarası
- Yakıt tipi ve cihazın kurulum revizyonu
- C12 yatay baca uygulamasının projeye uygunluğu
- Toplam gerçek ve eşdeğer baca uzunluğu
Fiziksel Baca Kontrolü
- İç ve dış çapın Ø60/100 mm olması
- Cihaz üstü bağlantı dirseğinin oturma geometrisi
- İç boru manşonu ile conta yuvasının yapısı
- Yatay terminalin uzunluğu ve dış uç formu
- Duvar kalınlığına uygun geçiş mesafesi
- İlave dirsek ve uzatma parçalarının referansları
Yalnızca “Demirdöküm” ve “60/100” bilgisi yeterli değildir
Aynı çapta üretilen kombi ve şofben baca parçaları görsel olarak
benzeyebilir. Sertifikalı sistem bileşenleri, bağlantı ağzı, terminal
yapısı ve cihaz modeli doğrulanmadan farklı ürün grupları birbirinin
yerine kullanılmamalıdır.
Baca Uzunluğu ve Dirsek Hesabı
L 275 F İçin
- C12 yatay baca çapı Ø60/100 mm’dir.
- 42 mm kısma halkasıyla sınır 90° dirsek + 4,3 m’dir.
- Her ilave 90° dirsek izin verilen boyu 1,0 m azaltır.
- Her ilave 45° dirsek izin verilen boyu 0,5 m azaltır.
L 350 F İçin
- C12 yatay baca çapı Ø60/100 mm’dir.
- 45 mm halkayla sınır 90° dirsek + 3,0 m’dir.
- 47 mm halkayla sınır 90° dirsek + 4,0 m’dir.
- Halka seçimi ve hat hesabı yetkili servisçe yapılmalıdır.
Eşdeğer uzunluk gerçek boru boyundan farklı olabilir
Düz boru mesafesine ilave dirseklerin akış direnci de eklenir. Bu nedenle
duvarla cihaz arasındaki gözle görülen mesafe tek başına yeterli hesap
değildir; tüm dirsekler, uzatmalar ve cihaz modeline ait kısma halkası
tablosu birlikte değerlendirilmelidir.
Hasar Belirtileri ve Teknik Kontrol Noktaları
- İç veya dış boruda ezilme, daralma, çatlak ya da delik oluşması
- Dirsek ile cihaz bağlantısında gevşeklik veya eksen kaçıklığı
- Conta yüzeyinde sertleşme, kesilme, yırtılma ya da yerinden çıkma
- Boru birleşim yerlerinde kararma, is veya pas izi görülmesi
- Dış terminalin darbe alması, kapanması veya yabancı maddeyle tıkanması
- Duvar geçişinde hatalı eğim nedeniyle cihaz yönünde nem birikmesi
- Baca bağlantısından olağan dışı ses, titreşim veya hava hareketi gelmesi
- Cihazın baca basıncı ya da hava akışıyla ilişkili emniyet uyarısı vermesi
Cihaz arızası ile baca sistemi birlikte değerlendirilmelidir
Fan, hava basınç algılama sistemi, elektronik bağlantı veya yanma ayarı
kaynaklı belirtiler baca hasarıyla benzer sonuçlar oluşturabilir. Buna
karşılık sızdırmazlığını kaybetmiş bir baca seti yalnızca cihaz parçası
değiştirilerek güvenli hâle gelmez. Teşhis, atık gaz ölçümü ve hat
kontrolüyle tamamlanmalıdır.
Montaj ve Atık Gaz Güvenliği
Şofben baca sistemi yanma havası ve atık gaz akışını doğrudan etkileyen güvenlik bileşenidir. Montaj; cihazın teknik kılavuzu, doğal gaz projesi, yürürlükteki mevzuat ve üreticinin izin verdiği baca elemanları dikkate alınarak yetkili servis tarafından yapılmalıdır.
- Baca hattı mümkün olduğunca kısa ve düz planlanmalıdır.
- Birden fazla dirsek veya kontrol parçası arka arkaya yerleştirilmemelidir.
- İç borunun her bağlantıda manşona tam oturduğu doğrulanmalıdır.
- Conta yüzeyleri kesilmeden, kıvrılmadan ve uygun yuvasında monte edilmelidir.
- Duvar geçişi dış ortama doğru asgari %3 eğimle hazırlanmalıdır.
- Terminal açıklığı kapatılmamalı ve üreticinin mesafe kuralları korunmalıdır.
- Hat, gerektiğinde kontrol ve temizlik yapılabilecek biçimde erişilebilir bırakılmalıdır.
- Montaj sonrasında sızdırmazlık, yanma ve atık gaz değerleri ölçülmelidir.
Hasarlı baca borusu bant, silikon veya macunla onarılmamalıdır
Atık gaz taşıyan iç borudaki delik, ayrılma ya da deformasyon geçici
malzemelerle güvenli şekilde giderilemez. Yapısal hasarlı veya sızdırmazlık
yüzeyi bozulmuş elemanlar uygun sertifikalı parça ile değiştirilmelidir.
Sık Sorulan Sorular
0020297309 neyi ifade eder?
Demirdöküm teknik kılavuzunda L tipi gazlı hermetik şofbenlere ait Ø60/100 mm, 75 cm C12 yatay duvar geçiş sistemi için kullanılan ürün numarasıdır.
Baca seti L 275 F ve L 350 F şofbene uyar mı?
Her iki cihazın resmî Ø60/100 mm baca sistemi içinde 0020297309 referansı yer alır. Bununla birlikte cihaz etiketi, mevcut bağlantı ve kurulum projesi sipariş öncesinde doğrulanmalıdır.
60/100 mm ne anlama gelir?
60 mm iç atık gaz kanalının, 100 mm ise dış yanma havası kanalının nominal çapını belirtir.
Ürün uzunluğu 75 cm mi, 80 cm mi?
Demirdöküm teknik dokümanındaki nominal tanım 75 cm’dir. Bazı satış kayıtlarında terminal ve manşon ölçüm yöntemine bağlı olarak yaklaşık 80 cm ifadesi görülebilir; ürün kodu ve fiilî ölçü birlikte kontrol edilmelidir.
Bu ürün baca uzatması mıdır?
Hayır. 0020297309 yatay duvar geçiş sistemidir. İlave uzunluk gereken kurulumlarda üreticinin izin verdiği Ø60/100 mm uzatma boruları ayrıca kullanılır.
Yoğuşmalı kombide kullanılabilir mi?
Şofben baca seti, çap benzerliğine bakılarak yoğuşmalı kombi seti yerine kullanılmamalıdır. Cihaz ailesine ait sertifikalı ürün kodu esas alınmalıdır.
İlave dirsek baca uzunluğunu etkiler mi?
Evet. Demirdöküm kılavuzuna göre her ilave 90° dirsek azami uzunluğu 1,0 m, her ilave 45° dirsek ise 0,5 m azaltır.
L 350 F cihazda kısma halkası neden önemlidir?
İzin verilen azami baca boyu kullanılan kısma halkasına göre değişir. 3 m üzerindeki kurulumlarda halka seçimi cihaz kılavuzuna göre yetkili servis tarafından yapılmalıdır.
Baca dışarı doğru eğimli mi olmalıdır?
Evet. Kılavuz, yoğuşmanın cihaza geri ulaşmaması için yatay duvar geçişinin dışarı doğru asgari %3 eğimle monte edilmesini ister.
Eski baca contaları tekrar kullanılabilir mi?
Sertleşmiş, yırtılmış, ezilmiş veya kesilmiş contalar tekrar kullanılmamalıdır. Sızdırmazlık elemanları uygun referans ve ölçüyle yenilenmelidir.
