Huba Basınç Transducerı Ne İşe Yarar?

Basınç transducerı, kazan içerisindeki kapalı devre ısıtma suyunun basıncını sürekli olarak izleyen elektronik ölçüm bileşenidir. Hidrolik devrede oluşan basınç, sensörün ölçüm elemanı üzerinde mekanik bir etki meydana getirir. Bu fiziksel değişim, sensör elektroniği tarafından elektronik kartın yorumlayabileceği elektriksel çıkış sinyaline dönüştürülür.

Elektronik kontrol kartı aldığı sinyali değerlendirerek sistem basıncının uygun çalışma aralığında bulunup bulunmadığını belirler. Basınç yetersiz olduğunda cihazın çalışmasını sınırlandırabilir; olağan dışı ölçüm veya sinyal kaybı algılandığında kazanı korumaya alabilir.

Elektronik Ölçüm Prensibi

Huba Type 505 basınç sensörlerinde su basıncı, sensör içerisindeki ölçüm elemanına aktarılır. Basınç arttıkça ölçüm elemanında kontrollü bir değişim meydana gelir. Entegre elektronik devre bu değişimi işleyerek tesisat basıncıyla orantılı bir çıkış sinyali oluşturur.

Kontrol kartı, bu sinyali yazılımındaki basınç değerine dönüştürür. Sağlıklı bir ölçüm için sensör beslemesinin, sinyal hattının, soket temasının ve hidrolik bağlantının sorunsuz olması gerekir. O-ring bölgesindeki kaçak veya sensör girişindeki tortu, ölçüm doğruluğunu etkileyebilir.

• Tesisat su basıncını elektronik olarak algılar.
• Ölçüm bilgisini kontrol kartına sürekli sinyal olarak iletir.
• Düşük su basıncına karşı cihaz korumasına destek olur.
• Kazan ekranında basınç bilgisinin gösterilmesine yardımcı olur.
• Isıtma sisteminin güvenli çalışma koşullarının izlenmesine katkı sağlar.

Baymak Lectus, De Dietrich ve Remeha Uyumluluğu

Huba 505.91590 basınç sensörü; Baymak Lectus, De Dietrich ve Remeha kazanlarda kullanılan geçme tip basınç ölçüm sistemiyle uyumluluk açısından değerlendirilir. Aynı cihaz ailesinde üretim yılına, elektronik kart revizyonuna veya hidrolik blok tasarımına göre farklı sensör kodları kullanılabilir.

Ürünün Öne Çıkan Teknik Avantajları

• Huba Control basınç ölçüm teknolojisine sahiptir.
• 505.91590 koduyla teknik parça doğrulaması yapılabilir.
• Kapalı devre tesisat basıncının elektronik olarak izlenmesine yardımcı olur.
• Geçme tip bağlantı yapısı uygun hidrolik bloklarda düzenli montaj sağlar.
• O-ring conta ile bağlantı bölgesinde sızdırmazlık oluşturur.
• Basınç değişimlerini elektronik kartın değerlendirebileceği sinyale dönüştürür.
• Düşük basınç nedeniyle oluşabilecek cihaz hasarlarının önlenmesine destek olur.
• Kazan basınç kontrol sisteminin kararlı çalışmasına katkı sağlar.

Basınç Sensörü Arızasında Görülebilecek Belirtiler

• Tesisat basıncı normal olduğu halde cihaz düşük basınç arızası verebilir.
• Ekranda gösterilen basınç değeri sabit kalabilir veya düzensiz değişebilir.
• Manometre ile ekran basınç değeri arasında belirgin fark oluşabilir.
• Kazan su basıncını algılayamadığı için çalışmayı başlatmayabilir.
• Sensör soketi hareket ettirildiğinde basınç değeri değişebilir.
• Elektronik kart sensör sinyalini kesintili olarak algılayabilir.
• Geçme bağlantı ve O-ring bölgesinden su sızıntısı oluşabilir.
• Sensör girişinde tortu veya kir birikmesine bağlı ölçüm hatası görülebilir.
• Cihaz basınçla ilişkili arıza kodu vererek korumaya geçebilir.

Profesyonel Arıza Tespitinde Kontrol Edilmesi Gerekenler

• Tesisatın gerçek basıncı kalibre edilmiş bir ölçüm cihazıyla doğrulanmalıdır.
• Sensörün elektrik besleme ve sinyal değerleri kontrol edilmelidir.
• Soket terminallerinde gevşeme, oksitlenme veya nem incelenmelidir.
• Kablo grubunda kopukluk veya kısa devre bulunup bulunmadığı ölçülmelidir.
• Sensör giriş kanalında tortu ve tıkanıklık kontrol edilmelidir.
• O-ring conta üzerinde ezilme, sertleşme veya deformasyon araştırılmalıdır.
• Hidrolik blok bağlantı yüzeyi çatlak ve kireç açısından incelenmelidir.
• Elektronik kartın sensör sinyalini doğru yorumlayıp yorumlamadığı değerlendirilmelidir.
• Genleşme tankı ve emniyet ventili birlikte kontrol edilmelidir.

Doğru Parça Seçimi İçin Nelere Dikkat Edilmelidir?

Basınç transducerı seçiminde yalnızca cihaz markasına göre karar verilmemelidir. Sensör kodu, soket bağlantısı, hidrolik oturma yapısı ve elektronik çıkış karakteristiği birlikte değerlendirilmelidir.

• 505.91590 kodu mevcut sensörle karşılaştırılmalıdır.
• Huba marka bilgisi kontrol edilmelidir.
• Geçme tip bağlantı formu doğrulanmalıdır.
• O-ring çapı ve conta oturma yüzeyi karşılaştırılmalıdır.
• Elektrik soketinin pin sayısı ve kilit yönü aynı olmalıdır.
• Baymak Lectus, De Dietrich veya Remeha cihazın tam modeli belirlenmelidir.
• Eski sensörün ön, arka ve soket bölümü net biçimde fotoğraflanmalıdır.
• Elektronik kart ve kablo bağlantı revizyonu kontrol edilmelidir.

Montaj ve Servis Bilgilendirmesi

Basınç sensörü değişiminden önce kazanın elektrik beslemesi kapatılmalı, sistem suyu soğutulmalı ve tesisat basıncı güvenli seviyeye düşürülmelidir. Eski sensör sökülürken soket kilidine zarar verilmemeli ve hidrolik blok bağlantı yüzeyi dikkatle kontrol edilmelidir.

Yeni sensör temiz ve uygun bir O-ring ile monte edilmeli, bağlantı yuvasına düzgün biçimde oturtulmalı ve sabitleme elemanı doğru konuma takılmalıdır. Sistem yeniden doldurulduktan sonra bağlantı bölgesinde kaçak kontrolü yapılmalı; ekrandaki basınç değeri fiziksel ölçümle karşılaştırılmalıdır.

Huba 505.91590 Teknik Ürün Özeti

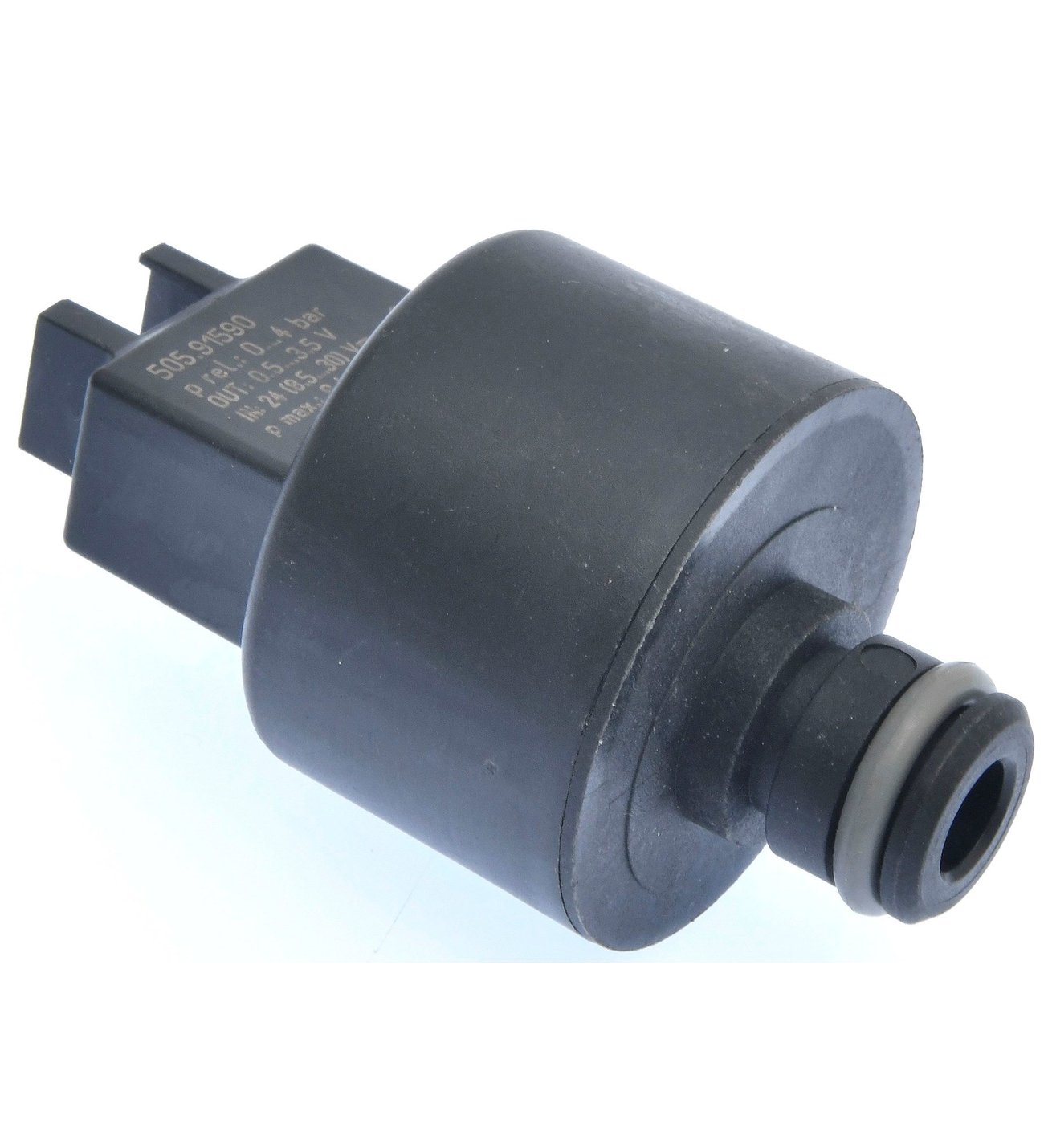

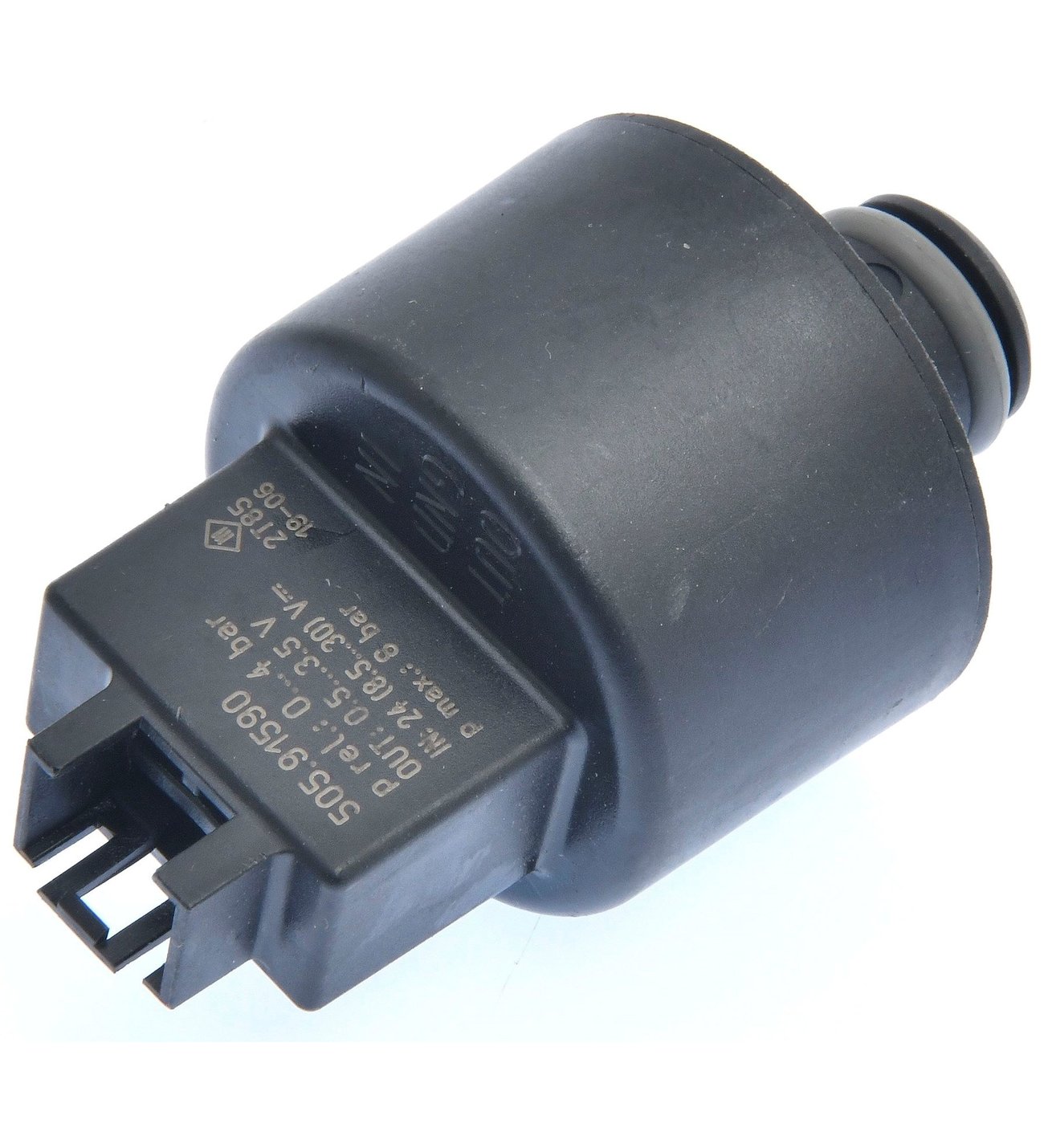

Huba Transducer 505.91590, Baymak Lectus, De Dietrich ve Remeha yoğuşmalı kazanlarda kapalı devre tesisat basıncını elektronik olarak ölçen bir basınç sensörüdür. Ölçtüğü hidrolik basıncı elektronik sinyale dönüştürerek kazan kontrol kartına iletir ve sistemin güvenli çalışma koşullarının izlenmesine yardımcı olur.

Geçme tip bağlantı, O-ring sızdırmazlık yüzeyi, elektrik soketi ve 505.91590 ürün kodu parça seçimindeki temel kontrol noktalarıdır. Yanlış basınç gösterimi, düşük basınç arızası, kesintili sensör sinyali veya bağlantı kaçağı durumlarında servis tarafından kontrol edilerek değişim için değerlendirilir.

Kombi Parça Deposu Proser Uyumluluk Desteği

Huba 505.91590 transducerın cihazınıza uygunluğunu doğrulamak için mevcut sensörün ürün kodunu, elektrik soketini, O-ring bağlantısını, hidrolik gövde yapısını ve kazan model etiketini bizimle paylaşabilirsiniz. Kombi Parça Deposu Proser olarak Baymak Lectus, De Dietrich ve Remeha kazan basınç sensörü seçiminde teknik destek sağlıyoruz.

Önemli Bilgilendirme

Basınç transducerı, kazanın kapalı devre su basıncını elektronik olarak takip etmesini sağlayan önemli bir emniyet ve kontrol bileşenidir. Uyumsuz sensör kullanılması hatalı basınç ölçümüne, cihazın çalışmamasına veya koruma fonksiyonlarının yanlış devreye girmesine neden olabilir.

Sipariş öncesinde 505.91590 ürün kodu, geçme tip bağlantı, O-ring yapısı, elektrik soketi ve cihaz modeli mutlaka kontrol edilmelidir. Montaj, sızdırmazlık testi ve sensör ölçüm kontrolü uzman teknik servis tarafından yapılmalıdır.
